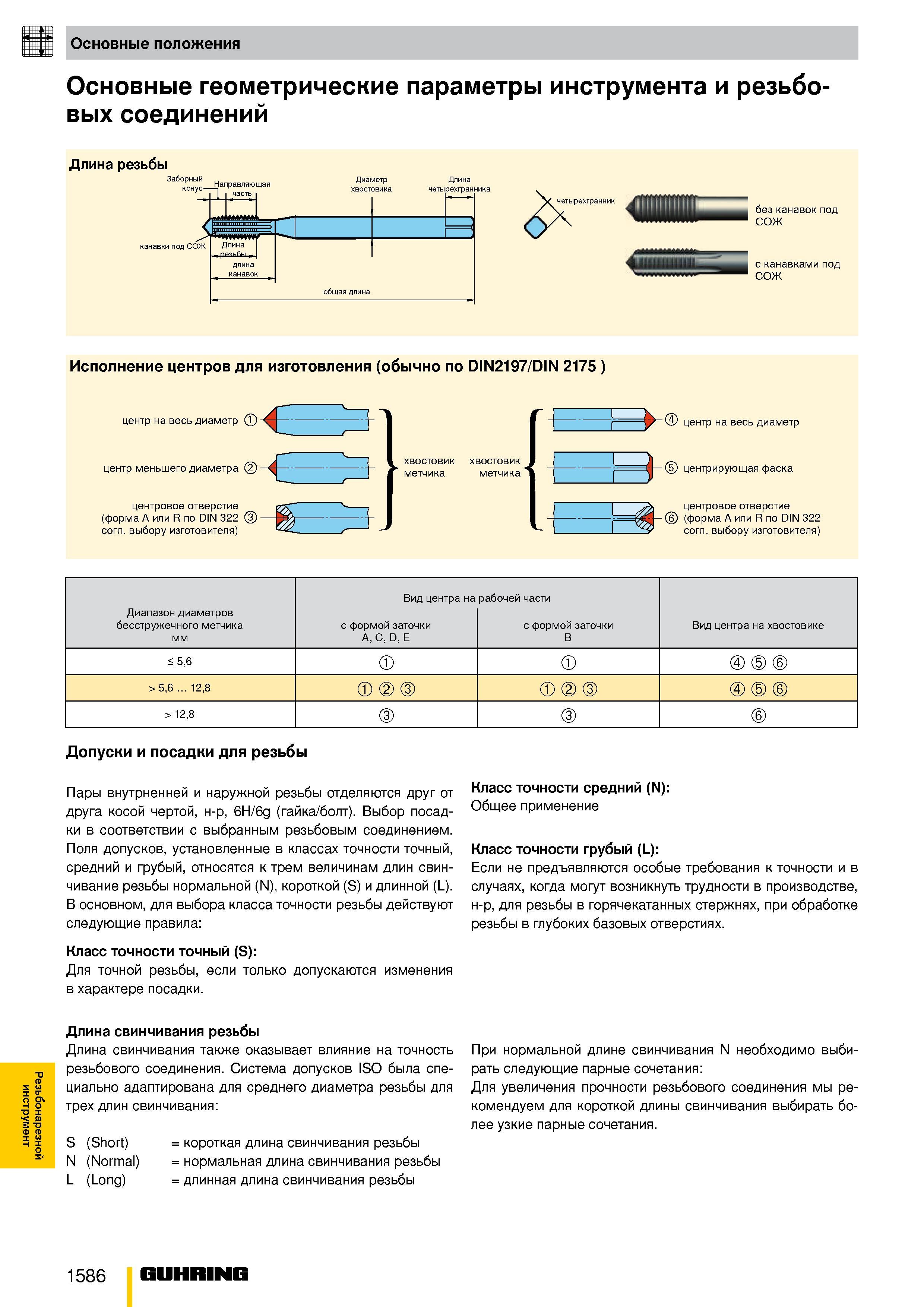

Резьбонарезной инструмент Основные положения Основные геометрические параметры инструмента и резьбовых соединений Длина резьбы четырехгранник dizzzz без канавок под СОЖ с канавками под СОЖ Вид центра на рабочей части Диапазон диаметров бесстружечного метчика мм с формой заточки A, C, D, E с формой заточки B Вид центра на хвостовике 5,6 > 5,6 12,8 > 12,8 Допуски и посадки для резьбы Пары внутрненней и наружной резьбы отделяются друг от друга косой чертой, н-р, 6H/6g (гайка/болт). Выбор посадки в соответствии с выбранным резьбовым соединением. Поля допусков, установленные в классах точности точный, средний и грубый, относятся к трем величинам длин свинчивание резьбы нормальной (N), короткой (S) и длинной (L). В основном, для выбора класса точности резьбы действуют следующие правила Класс точности точный (S) Для точной резьбы, если только допускаются изменения в характере посадки. Класс точности средний (N) Общее применение Класс точности грубый (L) Если не предъявляются особые требования к точности и в случаях, когда могут возникнуть трудности в производстве, н-р, для резьбы в горячекатанных стержнях, при обработке резьбы в глубоких базовых отверстиях. Длина свинчивания резьбы Длина свинчивания также оказывает влияние на точность резьбового соединения. Система допусков ISO была специально адаптирована для среднего диаметра резьбы для трех длин свинчивания S (Short) короткая длина свинчивания резьбы N (Normal) нормальная длина свинчивания резьбы L (Long) длинная длина свинчивания резьбы При нормальной длине свинчивания N необходимо выбирать следующие парные сочетания Для увеличения прочности резьбового соединения мы рекомендуем для короткой длины свинчивания выбирать более узкие парные сочетания. 1586 Guhring
