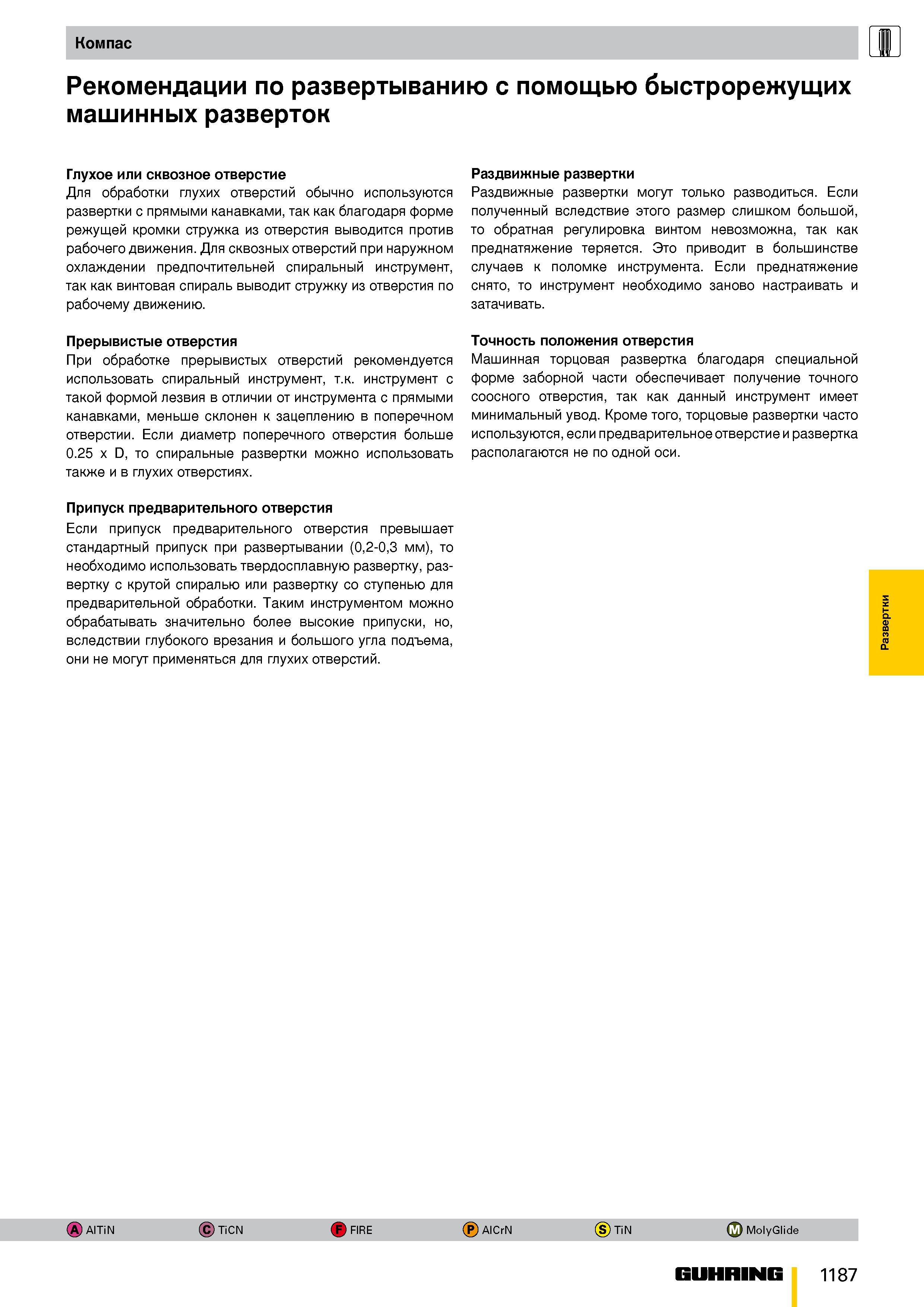

Компас Рекомендации по развертыванию с помощью быстрорежущих машинных разверток Глухое или сквозное отверстие Для обработки глухих отверстий обычно используются развертки с прямыми канавками, так как благодаря форме режущей кромки стружка из отверстия выводится против рабочего движения. Для сквозных отверстий при наружном охлаждении предпочтительней спиральный инструмент, так как винтовая спираль выводит стружку из отверстия по рабочему движению. Прерывистые отверстия При обработке прерывистых отверстий рекомендуется использовать спиральный инструмент, т.к. инструмент с такой формой лезвия в отличии от инструмента с прямыми канавками, меньше склонен к зацеплению в поперечном отверстии. Если диаметр поперечного отверстия больше 0.25 x D, то спиральные развертки можно использовать также и в глухих отверстиях. Припуск предварительного отверстия Если припуск предварительного отверстия превышает стандартный припуск при развертывании (0,2-0,3 мм), то необходимо использовать твердосплавную развертку, развертку с крутой спиралью или развертку со ступенью для предварительной обработки. Таким инструментом можно обрабатывать значительно более высокие припуски, но, вследствии глубокого врезания и большого угла подъема, они не могут применяться для глухих отверстий. Раздвижные развертки Раздвижные развертки могут только разводиться. Если полученный вследствие этого размер слишком большой, то обратная регулировка винтом невозможна, так как преднатяжение теряется. Это приводит в большинстве случаев к поломке инструмента. Если преднатяжение снято, то инструмент необходимо заново настраивать и затачивать. Точность положения отверстия Машинная торцовая развертка благодаря специальной форме заборной части обеспечивает получение точного соосного отверстия, так как данный инструмент имеет минимальный увод. Кроме того, торцовые развертки часто используются, если предварительное отверстие и развертка располагаются не по одной оси. (A) AlTIN TICN (F) FIRE (Р) AlCrN (S) TIN О MolyGlide Guhring 1187 Развертки
