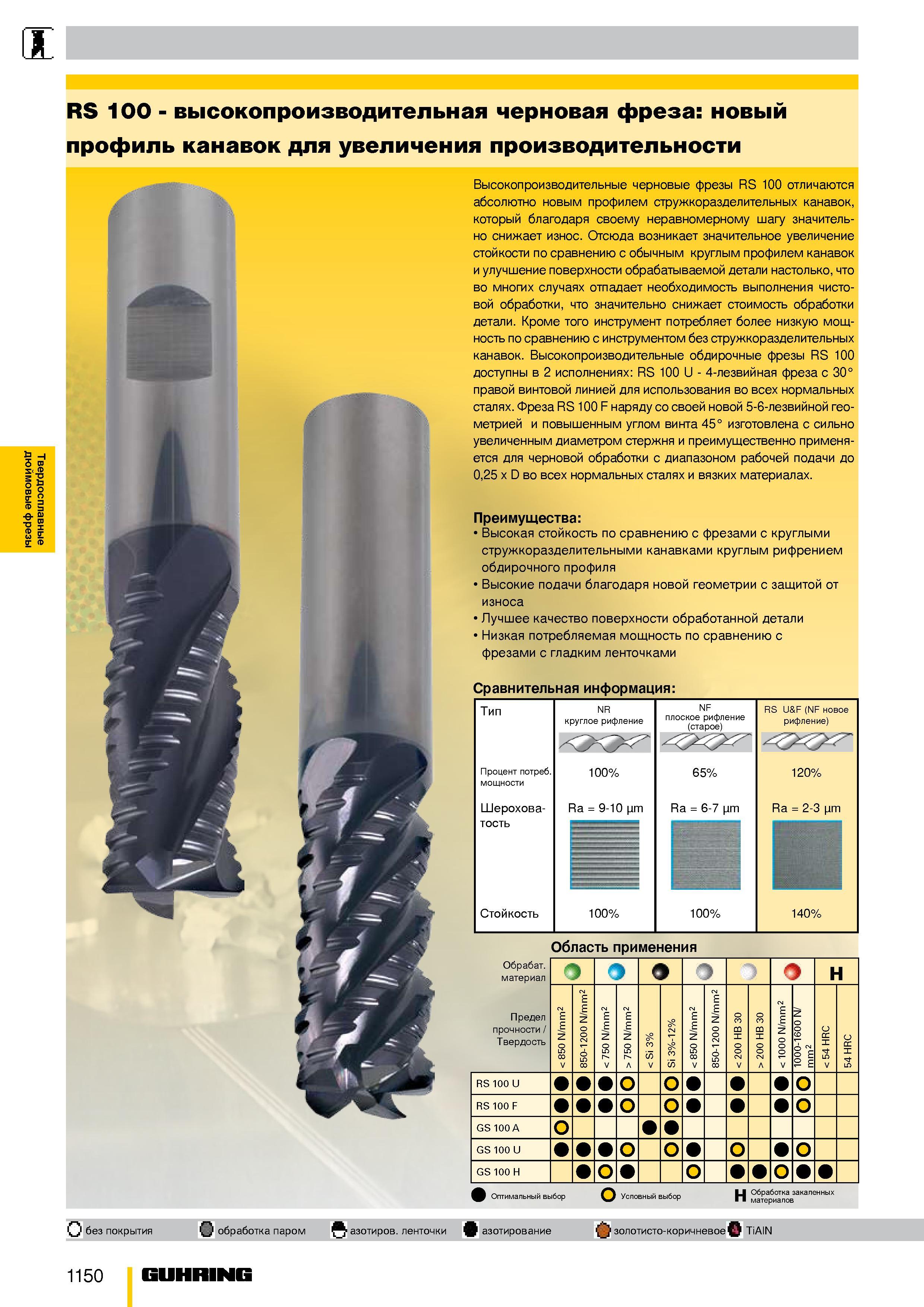

Твердосплавные дюймовые фрезы RS 100 высокопроизводительная черновая фреза новый профиль канавок для увеличения производительности Высокопроизводительные черновые фрезы RS 100 отличаются абсолютно новым профилем стружкоразделительных канавок, который благодаря своему неравномерному шагу значительно снижает износ. Отсюда возникает значительное увеличение стойкости по сравнению с обычным круглым профилем канавок и улучшение поверхности обрабатываемой детали настолько, что во многих случаях отпадает необходимость выполнения чистовой обработки, что значительно снижает стоимость обработки детали. Кроме того инструмент потребляет более низкую мощность по сравнению с инструментом без стружкоразделительных канавок. Высокопроизводительные обдирочные фрезы RS 100 доступны в 2 исполнениях RS 100 U 4-лезвийная фреза с 30° правой винтовой линией для использования во всех нормальных сталях. Фреза RS 100 F наряду со своей новой 5-6-лезвийной геометрией и повышенным углом винта 45° изготовлена с сильно увеличенным диаметром стержня и преимущественно применяется для черновой обработки с диапазоном рабочей подачи до 0,25 х D во всех нормальных сталях и вязких материалах. Преимущества Высокая стойкость по сравнению с фрезами с круглыми стружкоразделительными канавками круглым рифрением обдирочного профиля Высокие подачи благодаря новой геометрии с защитой от износа Лучшее качество поверхности обработанной детали Низкая потребляемая мощность по сравнению с фрезами с гладким ленточками Сравнительная информация Q Тип Процент потреб. мощности Шерохова- тость Стойкость NR круглое рифление 100% Ra 9-10 цт 100% NF плоское рифление (старое) 65% Ra 6-7 цт 100% RS U&F (NF новое рифление) 120% Ra 2-3 цт 140% Область применения Обрабат. материал Предел прочности/ Твердость 9 H 850 N/mm2 850-1200 N/mm2 750 N/mm2 > 750 N/mm2 Si 3% Si 3%-12% 850 N/mm2 850-1200 N/mm2 200 HB 30 > 200 HB 30 1000 N/mm2 1000-1600 N/ mm2 54 HRC 54 HRC RS 100 U О RS 100 F О GS 100 A О GS 100 U GS 100 H О Оптимальный выбор Условный выбор H Обработка закаленных материалов без покрытия 1 обработка паром 1 азотирование золотисто-коричневое О TiAIN 1150 Guhring
