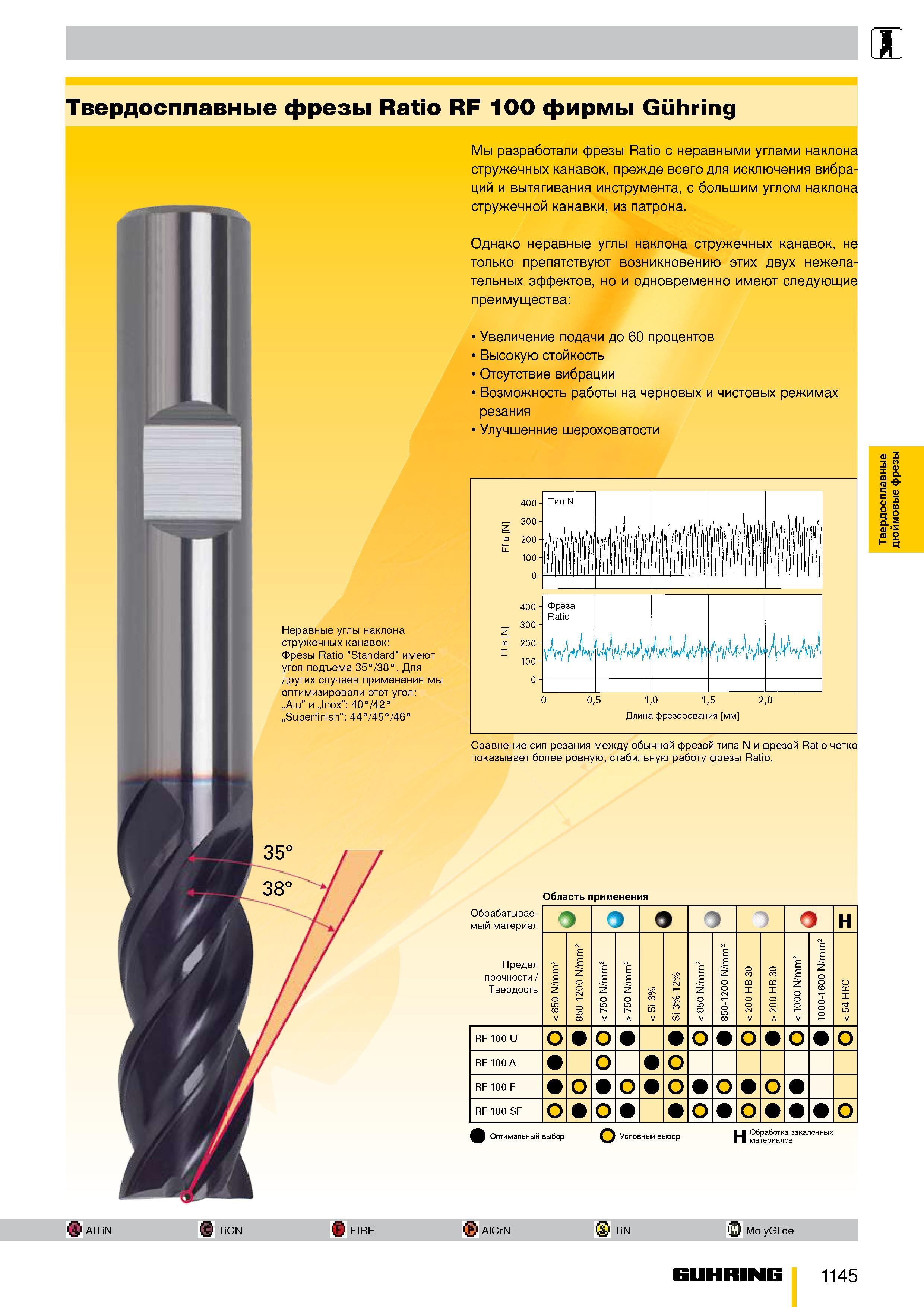

I твердосплавные фрезы Ratio RF 100 фирмы Guhring Неравные углы наклона стружечных канавок Фрезы Ratio "Standard" имеют угол подъема 35°/38°. Для других случаев применения мы оптимизировали этот угол „Alu” и „Inox” 40°/42° „Superfinish“ 44°/45°/46° Мы разработали фрезы Ratio с неравными углами наклона стружечных канавок, прежде всего для исключения вибраций и вытягивания инструмента, с большим углом наклона стружечной канавки, из патрона. Однако неравные углы наклона стружечных канавок, не только препятствуют возникновению этих двух нежелательных эффектов, но и одновременно имеют следующие преимущества Увеличение подачи до 60 процентов Высокую стойкость Отсутствие вибрации Возможность работы на черновых и чистовых режимах резания Улучшенние шероховатости Сравнение сил резания между обычной фрезой типа N и фрезой Ratio четко показывает более ровную, стабильную работу фрезы Ratio. Область применения Обрабатываемый материал Предел прочности/ Твердость 9 "5 О H 850 N/mm2 850-1200 N/mm2 750 N/mm2 > 750 N/mm2 Si 3% Si 3%-12% 850 N/mm2 850-1200 N/mm2 200 HB 30 > 200 HB 30 1000 N/mm2 1000-1600 N/mm2 54 HRC RF 100 U RF 100 A RF 100 F О RF 100 SF О I Оптимальный выбор Условный выбор Н Обработка закаленных материалов AlTiN TiCN '3 FIRE AlCrN TiN О MolyGlide Guhring 1145 Твердосплавные дюймовые фрезы
