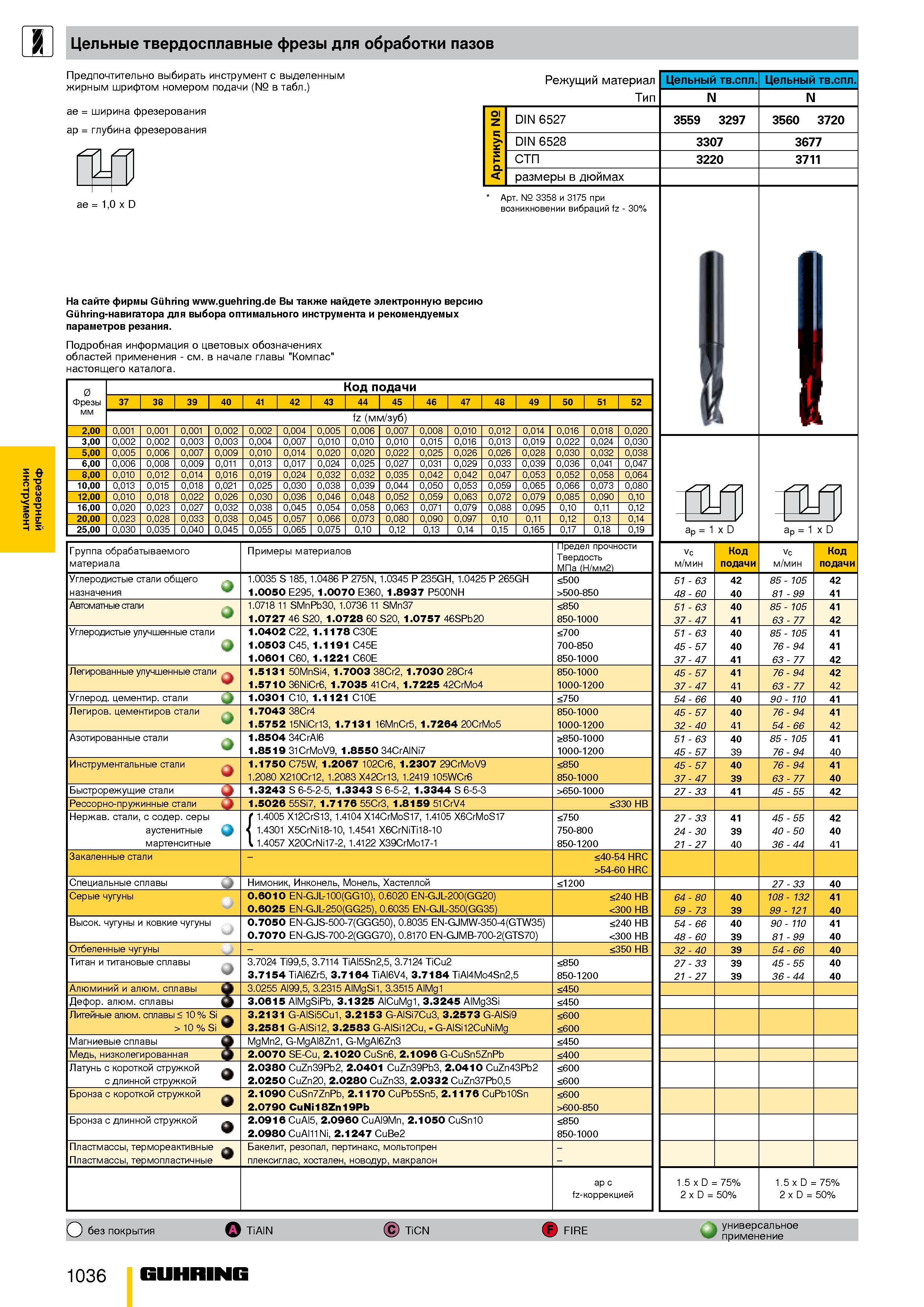

983 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1036

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1036 0983 Lab2u

Фрезерный инструмент Цельные твердосплавные фрезы для обработки пазов Предпочтительно выбирать инструмент с выделенным жирным шрифтом номером подаии (№ в табл.) ae ширина фрезерования ap глубина фрезерования Режущий материал Тип DIN 6527 DIN 6528 СТП размеры в дюймах ae 1,0 x D Урт. № 3358 и 3175 при возникновении вибраций fz 30% На сайте фирмы Guhring Вы также найдете электронную версию GUhring-навигатора для выбора оптимального инструмента и рекомендуемых параметров резания. Подробная информация о цветовых обознаиениях областей применения см. в начале главы "Компас" настоящего каталога. 0 Код подачи Фрезы 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 fz (мм/зуб) 2,00 0,001 0,001 0,001 0,002 0,002 0,004 0,005 0,006 0,007 0,008 0,010 0,012 0,014 0,016 0,018 0,020 3,00 0,002 0,002 0,003 0,003 0,004 0,007 0,010 0,010 0,010 0,015 0,016 0,013 0,019 0,022 0,024 0,030 5,00 0,005 0,006 0,007 0,009 0,010 0,014 0,020 0,020 0,022 0,025 0,026 0,026 0,028 0,030 0,032 0,038 6,00 0,006 0,008 0,009 0,011 0,013 0,017 0,024 0,025 0,027 0,031 0,029 0,033 0,039 0,036 0,041 0,047 8,00 0,010 0,012 0,014 0,016 0,019 0,024 0,032 0,032 0,035 0,042 0,042 0,047 0,053 0,052 0,058 0,064 10,00 0,013 0,015 0,018 0,021 0,025 0,030 0,038 0,039 0,044 0,050 0,053 0,059 0,065 0,066 0,073 0,080 12,00 0,010 0,018 0,022 0,026 0,030 0,036 0,046 0,048 0,052 0,059 0,063 0,072 0,079 0,085 0,090 0,10 16,00 0,020 0,023 0,027 0,032 0,038 0,045 0,054 0,058 0,063 0,071 0,079 0,088 0,095 0,10 0,11 0,12 20,00 0,023 0,028 0,033 0,038 0,045 0,057 0,066 0,073 0,080 0,090 0,097 0,10 0,11 0,12 0,13 0,14 25,00 0,030 0,035 0,040 0,045 0,055 0,065 0,075 0,10 0,12 0,13 0,14 0,15 0,165 0,17 0,18 0,19 Группа обрабатываемого материала Углеродистые стали общего назначения Автоматные стали Углеродистые улучшенные стали Легированные улучшенные стали Углерод. цементир. стали Легиров. цементиров стали Азотированные стали Инструментальные стали Быстрорежущие стали Рессорно-пружинные стали Нержав. стали, с содер. серы аустенитные мартенситные Закаленные стали Специальные сплавы Серые чугуны Высок. чугуны и ковкие чугуны Отбеленные чугуны Титан и титановые сплавы Алюминий и алюм. сплавы Дефор. алюм. сплавы Литейные алюм. сплавы 10 % Si > 10 % Si 1 Магниевые сплавы Медь, низколегированная Латунь с короткой стружкой с длинной стружкой Бронза с короткой стружкой Бронза с длинной стружкой Пластмассы, термореактивные Пластмассы, термопластичные Примеры материалов 0035 S 185, 1.0486 P 275N, 1.0345 P 235GH, 1.0425 P 265GH .0050 E295, 1.0070 E360, 1.8937 P500NH 0718 11 SMnPb30, 1.0736 11 SMn37 .072 7 46 S20, 1.0728 60 S20, 1.0757 46SPb20 .0402 C22, 1.1178 C30E .0503 C45, 1.1191 C45E .0601 C60, 1.1221 C60E .5131 50MnSi4, 1.7003 38Cr2, 1.7030 28Cr4 .5710 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 .0301 C10, 1.1121 C10E .7043 38Cr4 .5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 .8504 34CrAl6 .8519 31CrMoV9, 1.855 0 34CrAlNi7 .1750 C75W, 1.2067 102Ctf, 1.2307 29CrMoV9 2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCi .3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 .5026 55Si7, 1.7 1 76 55Cr3, 1.8159 51CrV4 ' 1.4005 X12CrS13, 1.4104 X14CrMoS17, 1.4105 X6CrMoS17 1.4301 X5CrNi18-10, 1.4541 X6CrNiTi18-10 1.4057 X20CrNi17-2, 1.4122 X39CrMo17-1 Нимоник, Инконель, Монель, Хастеллой 0.6010 EN-GJL-100(GG10), 0.6020 EN-GJL-200(GG20) 0.6025 EN-GJL-250(GG25), 0.6035 EN-GJL-350(GG35) 0.7050 EN-GJS-500-7(GGG50), 0.8035 EN-GJMW-350-4(GTW35) 0.7070 EN-GJS-700-2(GGG70), 0.8170 EN-GJMB-700-2(GTS70) 3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 3.7154 TiAl6Zr5, 3.7164 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, G-AlSi12CuNiMg MgMn2, G-MgAl8Zn1, G-MgAl6Zn3 2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 2.1090 CuSn7ZnPb, 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn 2.0790 CuNi18Zn19Pb 2.0916 CuAl5, 2.0960 CuAl9Mn, 2.1050 CuSn10 2.0980 CuAl11Ni, 2.1247 CuBe2 Бакелит, резопал, пертинакс, мольтопрен плексиглас, хостален, новодур, макралон Предел прочности Твердость МПа (Н/мм2) <500 >500-850 <850 850-1000 <700 700-850 850-1000 850-1000 1000-1200 850-1000 1000-1200 >850-1000 1000-1200 <850 850-1000 <330 HB <750 750-800 850-1200 <40-54 HRC >54-60 HRC <240 HB <300 HB <240 HB <300 HB <350 HB <850 850-1200 <450 <600 <600 <450 <400 <600 <600 <600 >600-850 <850 850-1000 ap с fz-коррекцией Цельный твердый сплав N 3559 3297 3307 3220 ap 1 x D ap 1 x D vc м/мин Код подачи vc м/мин Код подачи 51 63 48 60 42 40 85 105 81 99 42 41 51 63 37 47 40 41 85 105 63 77 41 42 51 63 45 57 37 47 40 40 41 85 105 76 94 63 77 41 41 42 45 57 37 47 41 41 76 94 63 77 42 42 54 66 40 90 110 41 45 57 32 40 40 41 76 94 54 66 41 42 51 63 45 57 40 39 85 105 76 94 41 40 45 57 37 47 40 39 76 94 63 77 41 40 27 33 41 45 55 42 27 33 24 30 21 27 41 39 40 45 55 40 50 36 44 42 40 41 27 33 40 64 80 59 73 40 39 108 132 99 121 41 40 54 66 48 60 40 39 90 110 81 99 41 40 32 40 39 54 66 40 27 33 21 27 39 39 45 55 36 44 40 40 1.5 x D 75% 2 x D 50% 1.5 x D 75% 2 x D 50% Цельный твердый сплав N 3560 3720 3677 3711 01 i покрытия О TiAiN TiCN 0 FIRE универсальное применение 1 <750 <450 1036 Guhring
