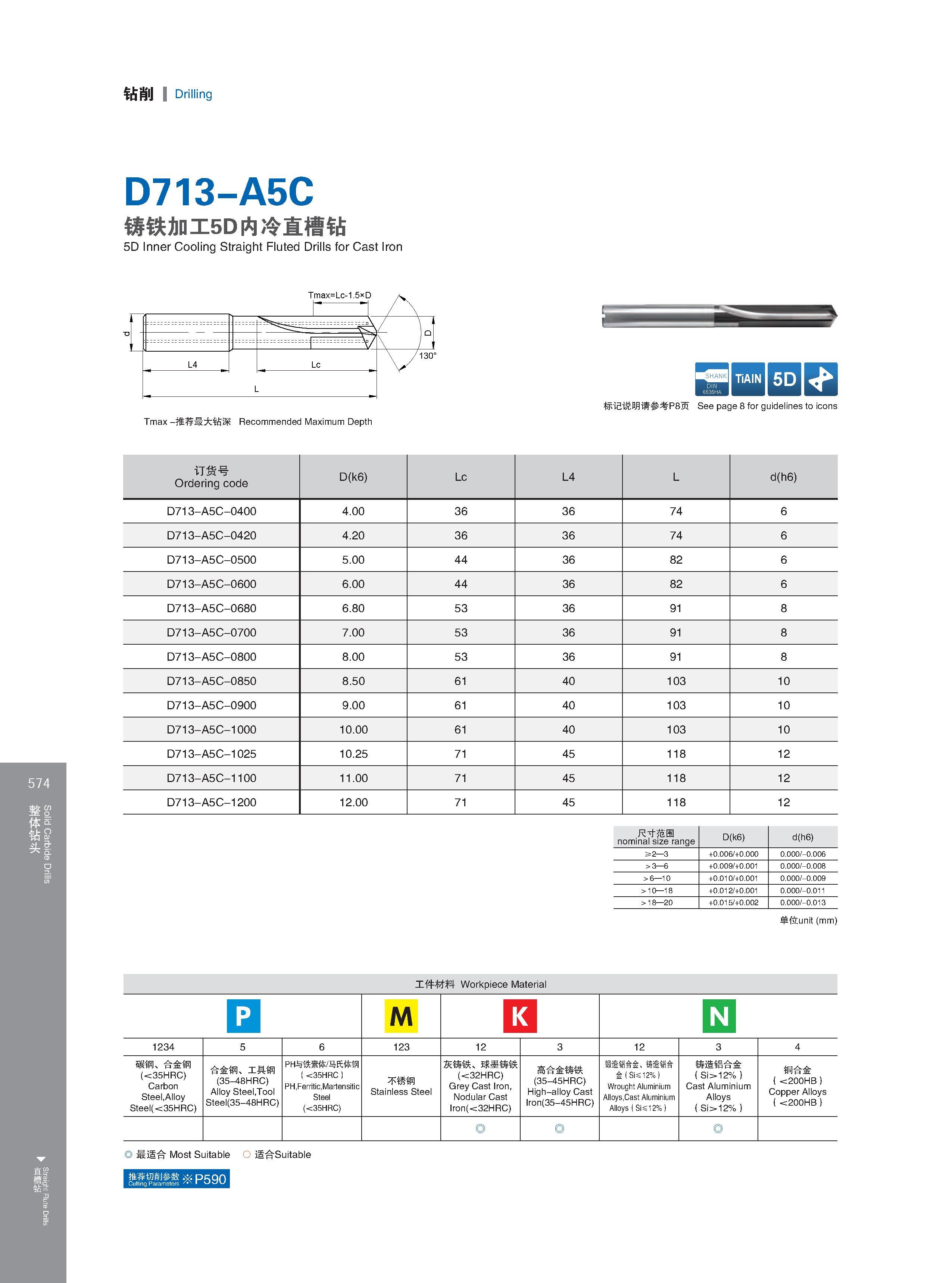

钻削 Drilling D713-A5C 铸铁加工5D内冷直槽钻 5D Inner Cooling Straight Fluted Drills for Cast Iron Чугун TiAIN 5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 订货号 Ordering code D(k6) Lc L4 L d(h6) D713-A5C-0400 4.00 36 36 74 6 D713-A5C-0420 4.20 36 36 74 6 D713-A5C-0500 5.00 44 36 82 6 D713-A5C-0600 6.00 44 36 82 6 D713-A5C-0680 6.80 53 36 91 8 D713-A5C-0700 7.00 53 36 91 8 D713-A5C-0800 8.00 53 36 91 8 D713-A5C-0850 8.50 61 40 103 10 D713-A5C-0900 9.00 61 40 103 10 D713-A5C-1000 10.00 61 40 103 10 D713-A5C-1025 10.25 71 45 118 12 D713-A5C-1100 11.00 71 45 118 12 D713-A5C-1200 12.00 71 45 118 12 工件材料 Workpiece Material Обрабатываемые материалы по ISO 尺寸范围 nominal size range D(k6) +0.006/+0.000 +0.009/+0.001 +0.010/+0.001 +0.012/+0.001 +0.015/+0.002 d(h6) 0.000/-0.009 单位unit (mm) M 1234 5 6 123 12 3 12 3 4 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢 (<35HRC) PH,Ferritic,Martensitic Steel (<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 锻造铝合金 铸造铝合 金（Sis12%) Wrought Aluminium Alloys,Cast Aluminium Alloys(Sis12%) 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) 最适合 Most Suitable O 适合Suitable 推荐切削参数 Cutting Parameters /,x 0.000/-0.006 0.000/-0.008 0.000/-0.011 0.000/-0.013 4 Solid CarbideDrills w 整体钻头 Straight Flute slls 直槽钻
