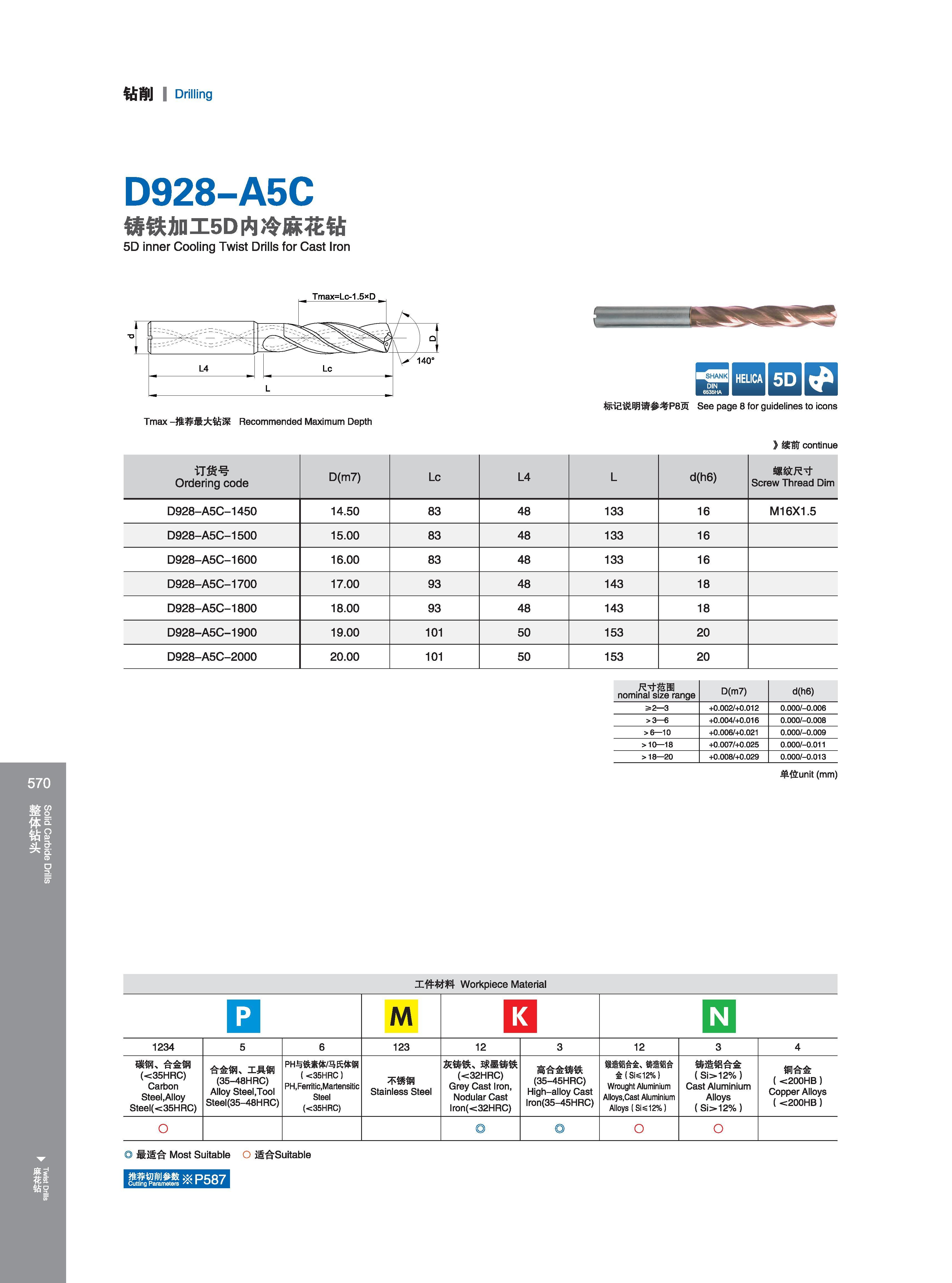

钻削 I Drilling D928-A5C 铸铁加工5D内冷麻花钻 5D inner Cooling Twist Drills for Cast Iron Чугун IQ 标记说明请参考P8页 See page 8 for guidelines to i Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 续前 continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D928-A5C-1450 14.50 83 48 133 16 M16X1.5 D928-A5C-1500 15.00 83 48 133 16 D928-A5C-1600 16.00 83 48 133 16 D928-A5C-1700 17.00 93 48 143 18 D928-A5C-1800 18.00 93 48 143 18 D928-A5C-1900 19.00 101 50 153 20 D928-A5C-2000 20.00 101 50 153 20 .尺Tl 范围 nominal size range D(m7) d(h6) 5 2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 >18 20 +0.007/+0.025 +0.008/+0.029 0.000/-0.011 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M 1234 5 6 123 12 3 12 3 4 碳钢，合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢 (<35HRC) PH，Ferritic，Martensitic Steel (<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁' 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast lron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast lron(35-45HRC) 锻造铝合金 铸造铝合 金（SI莓 12%I Wrought Aluminium Alloys,Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si忘 12%) 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) 最适合 Most Suitable 适合Suitable 推荐切削参数兴pco7 Cutting Parameters / 5D HELCA Solid cide Drills 整体钻头
