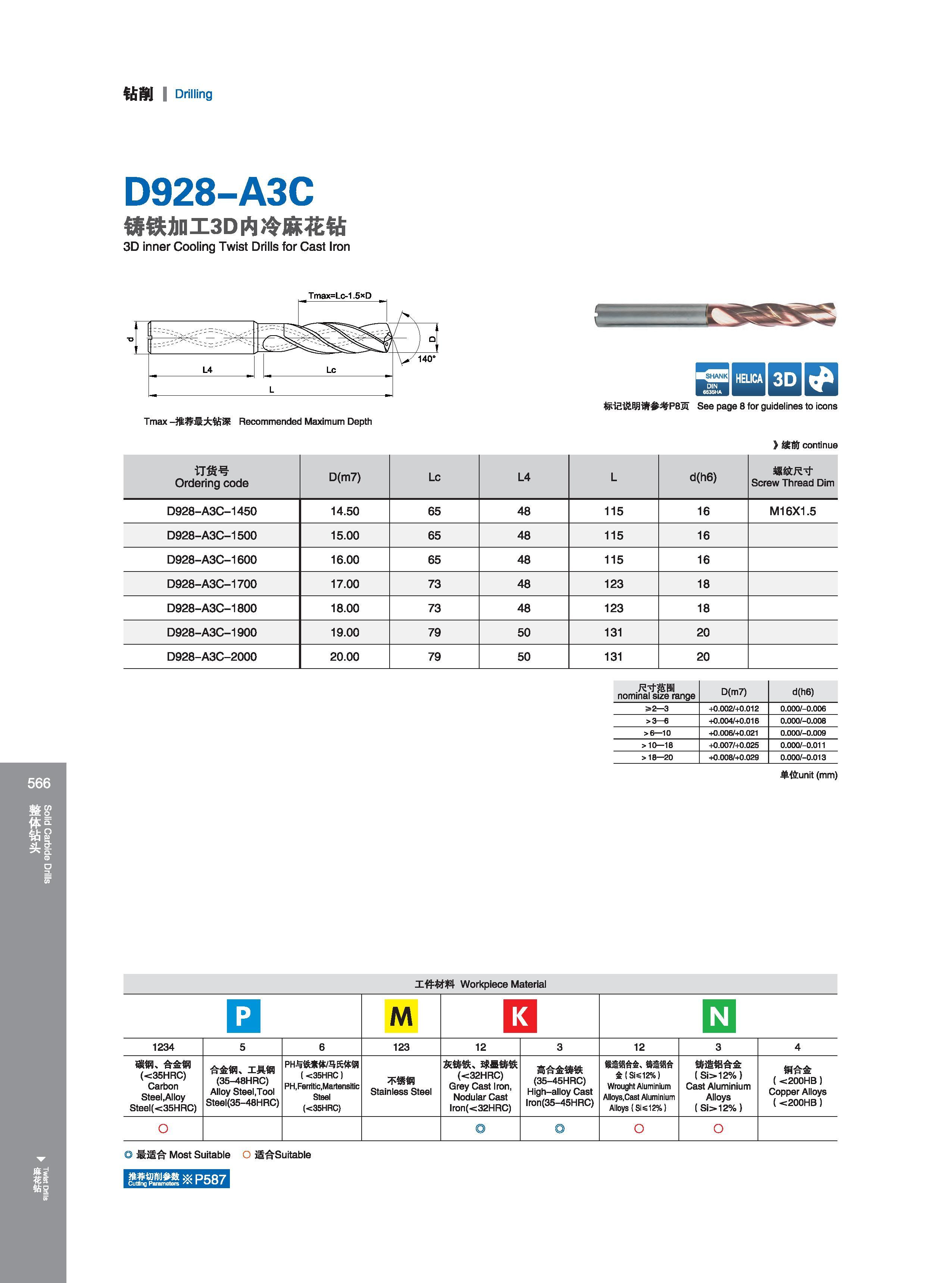

钻削 I Drilling D928-A3C 铸铁加工3D内冷麻花钻 3D inner Cooling Twist Drills for Cast Iron Чугун Tmax=Lc-1.5> D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D928-A3C-1450 14.50 65 48 115 16 M16X1.5 D928-A3C-1500 15.00 65 48 115 16 D928-A3C-1600 16.00 65 48 115 16 D928-A3C-1700 17.00 73 48 123 18 D928-A3C-1800 18.00 73 48 123 18 D928-A3C-1900 19.00 79 50 131 20 D928-A3C-2000 20.00 79 50 131 20 .尺寸范围 nominal size range D(m7) d(h6) >2 3 40.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 40.006/+0.021 0.000/-0.009 >10 18 40.007/+0.025 0.000/-0.011 >18 20 40.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M 1234 5 6 123 12 3 12 3 4 碳钢 合金钢 (<35HRC) Carbon Steel, Alloy Steel (<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel .Tool Steel(35-48HRC) PH与铁素体/马氏体钢 (<35HRC) RH.Ferritic.Martensitic Steel (<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast lron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast lron(35-45HRC) 锻造铝合金 铸造铝合 金（Si<12%) Wrought Aluminium Alloys, Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si 12% 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) 最适合 Most Suitable 适合Suitable
