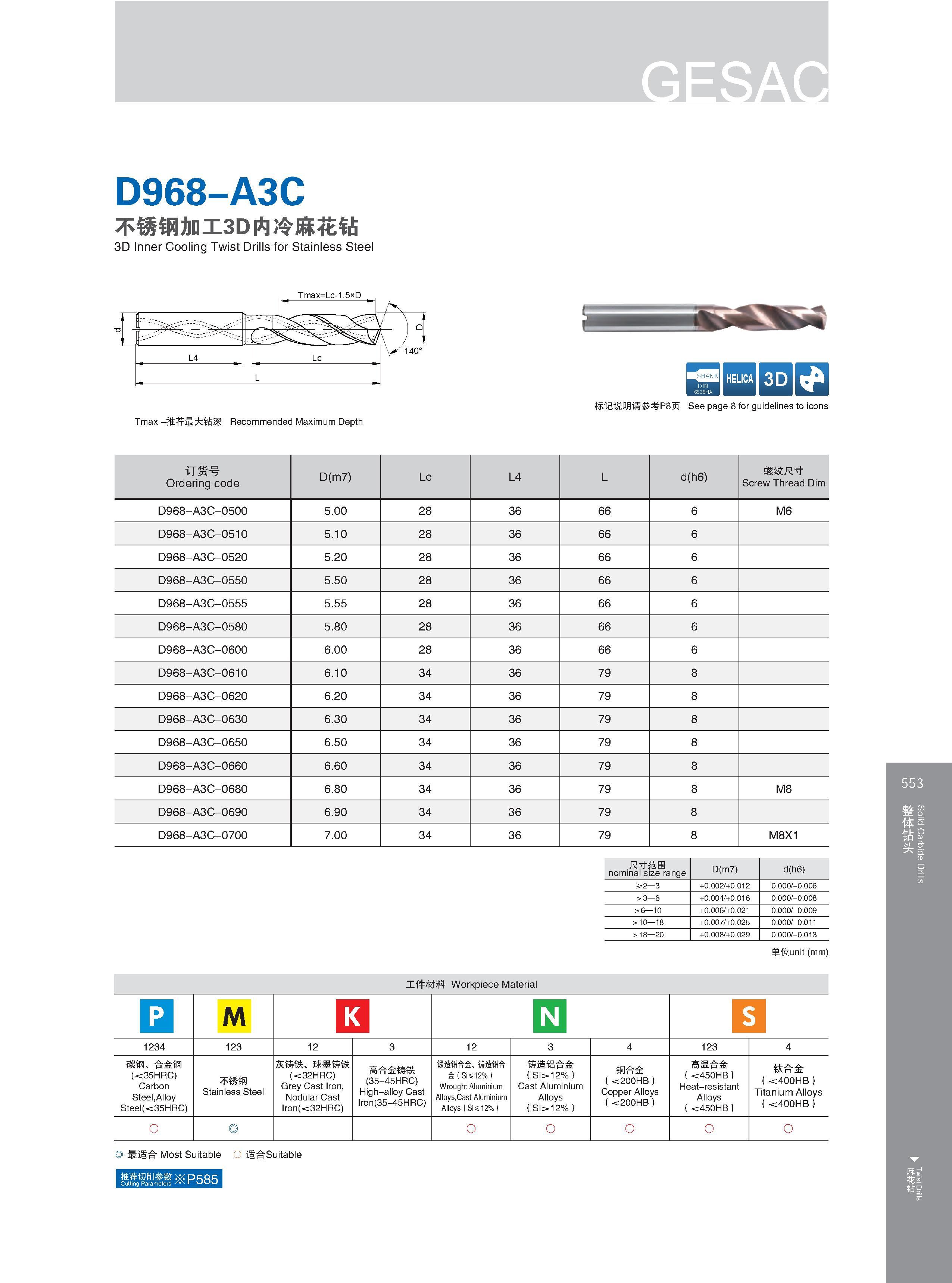

D968-A3C 不锈钢加工3D内冷麻花钻 3D Inner Cooling Twist Drills for Stainless Steel Нержавеющая сталь Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) HELICA 3D IQ 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D968-A3C-0500 5.00 28 36 66 6 M6 D968-A3C-0510 5.10 28 36 66 6 D968-A3C-0520 5.20 28 36 66 6 D968-A3C-0550 5.50 28 36 66 6 D968-A3C-0555 5.55 28 36 66 6 D968-A3C-0580 5.80 28 36 66 6 D968-A3C-0600 6.00 28 36 66 6 D968-A3C-0610 6.10 34 36 79 8 D968-A3C-0620 6.20 34 36 79 8 D968-A3C-0630 6.30 34 36 79 8 D968-A3C-0650 6.50 34 36 79 8 D968-A3C-0660 6.60 34 36 79 8 D968-A3C-0680 6.80 34 36 79 8 M8 D968-A3C-0690 6.90 34 36 79 8 D968-A3C-0700 7.00 34 36 79 8 M8X1 尺寸范围 nominal size range D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M B 1234 123 12 3 12 3 4 123 4 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 锻造铝合金 铸造铝合 金（Sis12%) Wrought Aluminium Alloys,Cast Aluminium Alloys(Sis12%) 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) 宜么全 高胆 金 (<450HB) Heat-resistant Alloys (<450HB) 钛合金 (<400HB) Titanium Alloys (<400HB) O 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只。 Cutting Parameters /,x Solid Carbide Drills Twist Drills
