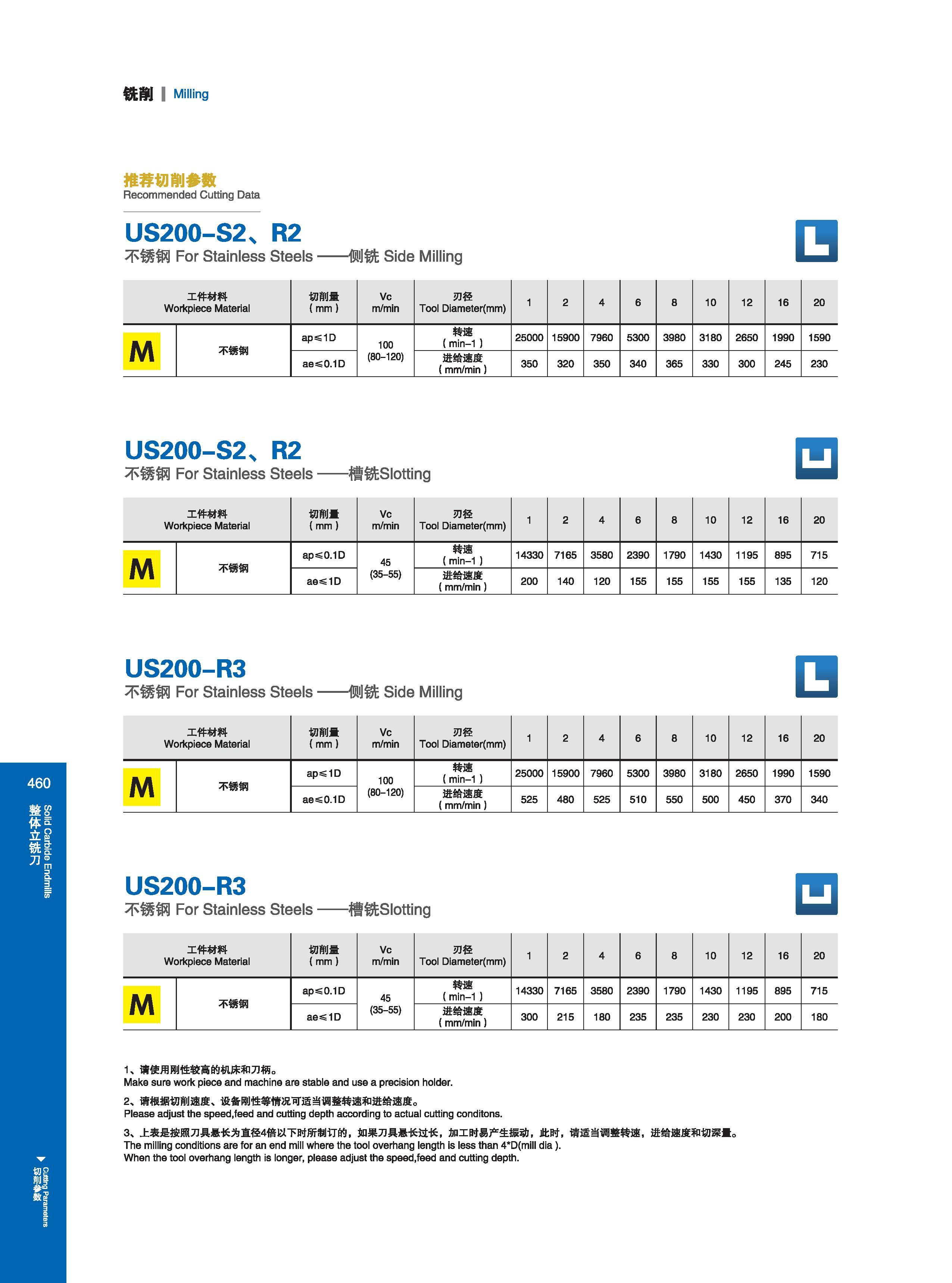

铣削 I Milling 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) US200-S2 R2 不绣钢 For Stainless Steels-侧铁 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 1 2 4 6 8 10 12 16 20 M 不锈钢 ap 1D 100 转速 (min-1 ) 25000 15900 7960 5300 3980 3180 2650 1990 1590 ae 0.1D (80-120) 进给速度 (mm/min) 350 320 350 340 365 330 300 245 230 US200-S2 R2 不绣钢 For Stainless Steels -槽铣 aotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削ft mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 1 2 4 6 8 10 12 16 20 M 不锈钢 ap O.ID 45 转速 (min-1 ) 14330 7165 3580 2390 1790 1430 1195 895 715 ae 1D (35-55) 进给速度 (mm/min) 200 140 120 155 155 155 155 135 120 US200-R3 不绣钢 For Stainless Steels-侧钱 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 mm ) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 1 2 4 6 8 10 12 16 20 M 不锈钢 ap彡 1D 100 转速 (min-1 ) 25000 15900 7960 5300 3980 3180 2650 1990 1590 ae O.ID (80-120) 进给速度 (mm/min) 525 480 525 510 550 500 450 370 340 US200-R3 不绣钢 For Stainless Steels -槽铣 Slotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 1 2 4 6 8 10 12 16 20 M 不锈钢 ap O.ID 45 转速 (min-1 ) 14330 7165 3580 2390 1790 1430 1195 895 715 ae 1D (35-55) 进给速度 (mm/min) 300 215 180 235 235 230 230 200 180 1 请使用刚性较高的机床和刀柄。 Make sure work piece and machine are stable and use a precision holder. 2 请根据切削速度 设备刚性等情况可适当调整转速和进给速度。 Please adjust the speed,feed and cutting depth according to actual cutting conditons. 3 上表是按照刀具悬长为直径4倍以下时所制订的，如果刀具悬长过长，加工时易产生振动，此时，请适当调整转速，进给速度和切深量。 The milling conditions are for an end mill where the tool overhang length is less than 4 D(mill dia). When the tool overhang length is longer, please adjust the speed,feed and cutting depth.
