413 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.407

Каталог GESAC 2015 Инструмент металлорежущий Стр. 407 0413 Lab2u

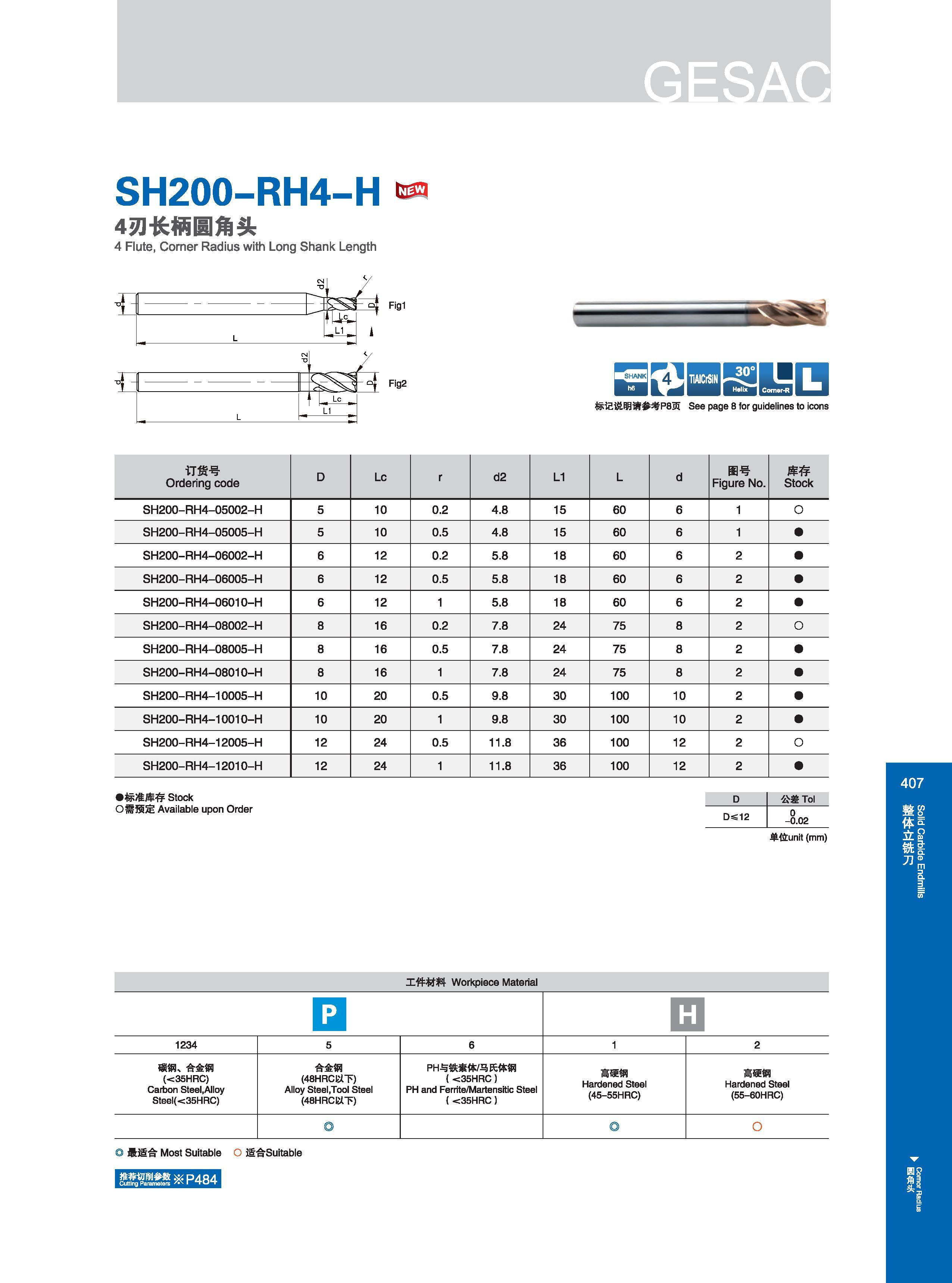

SH200-RH4-H 咖 4刃长柄固角头 4 Flute, Corner Radius with Long Shank Length h6 TiAICrSiN 駿關Q 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 订货号 Ordering code D Lc r 62 L1 L d 图号 Figure No. 库存 Stock SH200-RH4-05002-H 5 10 0.2 4.8 15 60 6 1 SH200-RH4-05005-H 5 10 0.5 4.8 15 60 6 1 SH200-RH4-06002-H 6 12 0.2 5.8 18 60 6 2 SH200-RH4-06005-H 6 12 0.5 5.8 18 60 6 2 參 SH200-RH4-06010-H 6 12 1 5.8 18 60 6 2 參 SH200-RH4-08002-H 8 16 0.2 7.8 24 75 8 2 SH200-RH4-08005-H 8 16 0.5 7.8 24 75 8 2 SH200-RH4-08010-H 8 16 1 7.8 24 75 8 2 SH200-RH4-10005-H 10 20 0.5 9.8 30 100 10 2 SH200-RH4-10010-H 10 20 1 9.8 30 100 10 2 SH200-RH4-12005-H 12 24 0.5 11.8 36 100 12 2 SH200-RH4-12010-H 12 24 1 11.8 36 100 12 2 标准库存Stock 需预定 Available upon Order Данная позиция инструмента доступна после заказа D D 12 公差Tol -0.02 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 6 1 2 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 (48HRC 以下） Alloy Steel,Tool Steel (48HRC 以下） PH与铁棄体/马氏体钢 (<35HRC) PH and Ferrite/Martensitic Steel (<35HRC) 高硬钢 Hardened Steel (45-55HRC) 高硬钢 Hardened Steel (55-60HRC) 最适合 Most Suitable 适合Suitable hkmmjm 7 Solid CarbidemndmE-s 40整体立铣刀 coir Had I us 圆角头
