319 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.313

Каталог GESAC 2015 Инструмент металлорежущий Стр. 313 0319 Lab2u

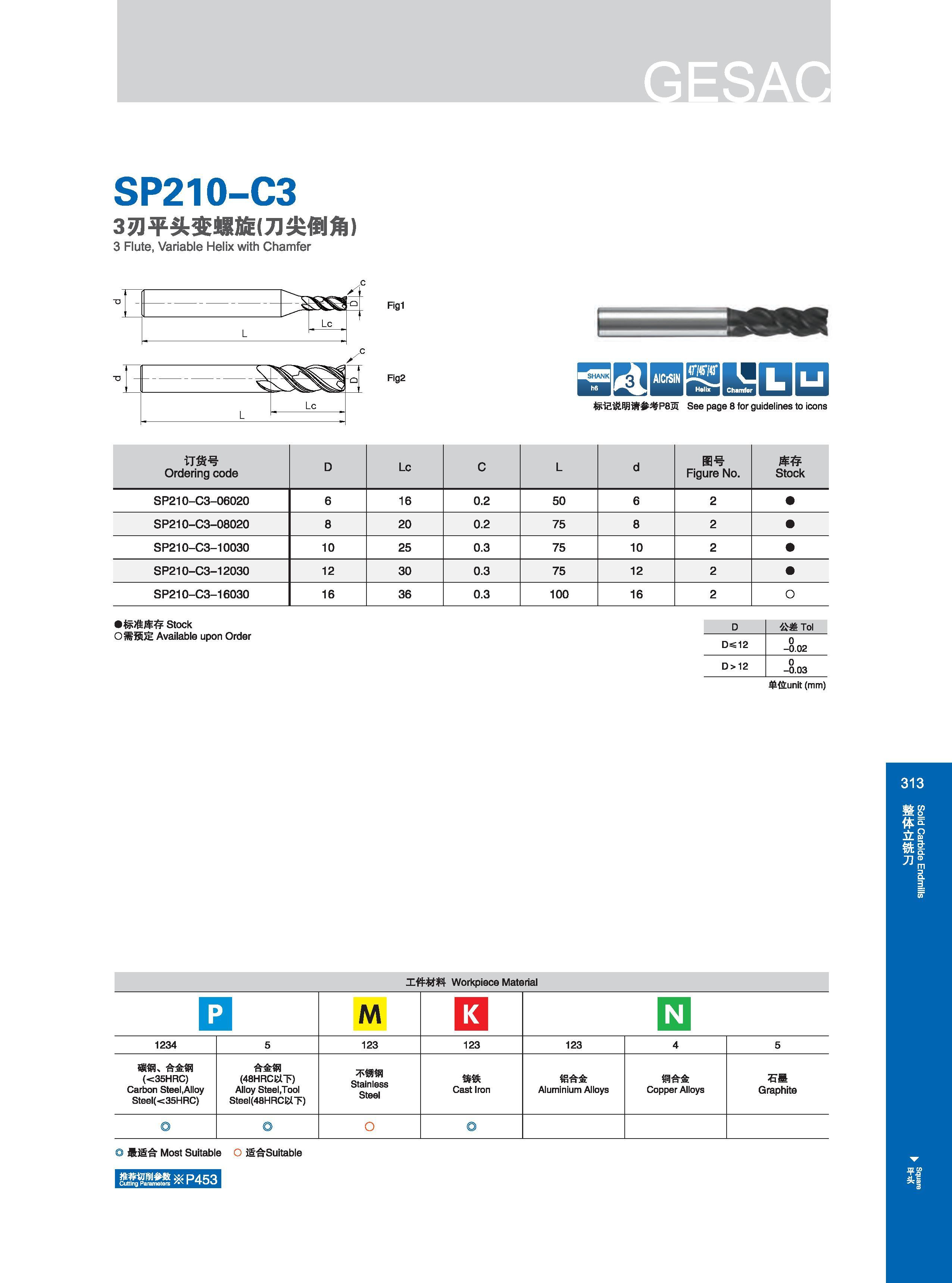

SP210-C3 3刃平头变螺旋(刀尖倒角 3 Flute, Variable Helix with Chamfer i- > SS 1 Lc L i- L Lc Fig1 Fig2 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 订货号 Ordering code D Lc C L d 图号 Figure No. 库存 Stock SP210-C3-06020 6 16 0.2 50 6 2 SP210-C3-08020 8 20 0.2 75 8 2 SP210-C3-10030 10 25 0.3 75 10 2 SP210-C3-12030 12 30 0.3 75 12 2 SP210-C3-16030 16 36 0.3 100 16 2 标准库存Stock O 需预定 Available upon Order Данная позиция инструмента доступна после заказа D 公差Tol D 12 0 -0.02 D>12 0 -0.03 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M 1234 5 123 123 123 4 5 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 (48HRC 以下） Alloy Steel,Tool Steel(48HRC 以下） 不锈钢 Stainless Steel Нержавеющая сталь 铸铁 Cast Iron Чугун 铝合金 Aluminium Alloys Алюминий и алюминиевые сплавы 铜合金 Copper Alloys Сплавы меди 石墨 Graphite Заготовки из графита 最适合 Most Suitable 适合Suitable
