215 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.209

Каталог GESAC 2015 Инструмент металлорежущий Стр. 209 0215 Lab2u

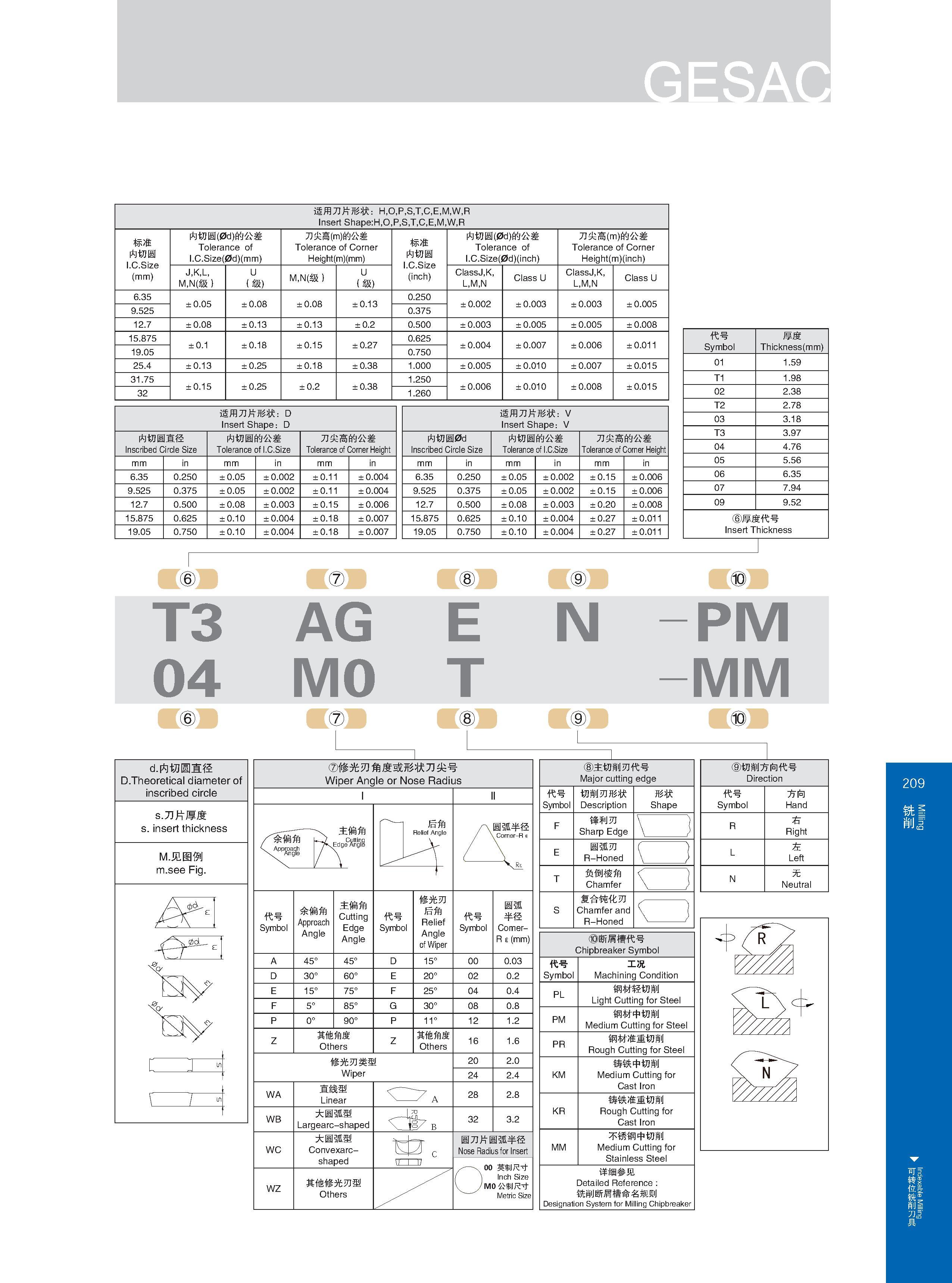

适用刀片形状：H,0,P,S,T,C,E,M,W,R Insert Shape:H,O,P,S,T,C,E,M,W,R 标准 内切圆 I.C.Size (mm) 内切圆(0d)的公差 Tolerance of I.C.Size(0d)(mm) 刀尖高(m)的公差 Tolerance of Corner Height(m)(mm) 标准 内切圆 I.C.Size (inch) 内切圆(0d)的公差 Tolerance of I.C.Size(0d)(inch) 刀尖高(m)的公差 Tolerance of Corner Height(m)(inch) J,K,L, M,N(级 U (级） M,N(级 U (级） ClassJ,K, L,M,N Class U ClassJ,K, L,M,N Class U 6.35 ±0.05 ±0.08 ±0.08 ±0.13 0.250 ±0.002 ±0.003 ±0.003 ±0.005 9.525 0.375 12.7 ±0.08 ±0.13 ±0.13 ±0.2 0.500 ±0.003 ±0.005 ±0.005 ±0.008 15.875 ±0.1 ±0.18 ±0.15 ±0.27 0.625 ±0.004 ±0.007 ±0.006 ±0.011 19.05 0.750 25.4 ±0.13 ±0.25 ±0.18 ±0.38 1.000 ±0.005 ±0.010 ±0.007 ±0.015 31.75 ±0.15 ±0.25 ±0.2 ±0.38 1.250 ±0.006 ±0.010 ±0.008 ±0.015 32 1.260 适用刀片形状：D Insert Shape:D 内切圆直径 内切圆的公差 刀尖高的公差 Inscribed Circle Size Tolerance of I.C.Size Tolerance of Corner Height mm in mm in mm in 6.35 0.250 ±0.05 ±0.002 ±0.11 ±0.004 9.525 0.375 ±0.05 ±0.002 ±0.11 ±0.004 12.7 0.500 ±0.08 ±0.003 ±0.15 ±0.006 15.875 0.625 ±0.10 ±0.004 ±0.18 ±0.007 19.05 0.750 ±0.10 ±0.004 ±0.18 ±0.007 适用刀片形状：V Insert Shape:V 内切圆0d 内切圆的公差 刀尖高的公差 Inscribed Circle Size Tolerance of I.C.Size Tolerance of Corner Height mm in mm in mm in 6.35 0.250 ±0.05 ±0.002 ±0.15 ±0.006 9.525 0.375 ±0.05 ±0.002 ±0.15 ±0.006 12.7 0.500 ±0.08 ±0.003 ±0.20 ±0.008 15.875 0.625 ±0.10 ±0.004 ±0.27 ±0.011 19.05 0.750 ±0.10 ±0.004 ±0.27 ±0.011 代号 厚度 Symbol Thickness(mm) 01 1.59 T1 1.98 02 2.38 T2 2.78 03 3.18 T3 3.97 04 4.76 05 5.56 06 6.35 07 7.94 09 9.52 厚度代号 Insert Thickness T3 04 G o AM E T N PM MM d.内切圆直径 D.Theoretical diameter of inscribed circle s.刀片厚度 s. insert thickness M.见图例 m.see Fig. ⑦修光刃角度或形状刀尖号 Wiper Angle or Nose Radius 主偏角 代号 Symbol 余偏角 Approach Angle 主偏角 Cutting Edge Angle 45° 其他角度 Others 后角 Relief Angle 代号 Symbol 修光刃 后角 Relief Angle of Wiper 15° 其他角度 Others 修光刃类型 Wiper 直线型 Linear 大圆弧型 Largearc-shaped 大圆弧型 Convexarcshaped 其他修光刃型 Others 圆弧半径 Corner-Rs 代号 Symbol 圆弧 半径 Corner- Re(mm 0.03 圆刀片圆弧半径 Nose Radius for Insert 00英制尺寸 Inch Size M0公制尺寸 Metric Size ⑧主切削刃代号 Major cutting edge 代号 Symbol 切削刃形状 Description 形状 Shape F 锋利刃 Sharp Edge i E 圆弧刃 R-Honed \ ) T 负倒棱角 Chamfer \ ) S 复合钝化刃 Chamfer and R-Honed \ \ ⑩断屑槽代号 Chipbreaker Symbol 代号 Symbol 工况 Machining Condition PL 钢材轻切削 Light Cutting for Steel PM 钢材中切削 Medium Cutting for Steel PR 钢材准重切削 Rough Cutting for Steel KM 铸铁中切削 Medium Cutting for Cast Iron Чугун KR 铸铁准重切削 Rough Cutting for Cast Iron Чугун MM 不锈钢中切削 Medium Cutting for Stainless Steel Нержавеющая сталь 详细参见 Detailed Reference : 铣削断屑槽命名规则 Designation System for Milling Chipbreaker ⑨切削方向代号 Direction 代号 方向 Symbol Hand R 右 Right L 左 Left N 无 Neutral A 45° D 00 D 30° 60° E 20° 02 0.2 E 15° 75° F 25° 04 0.4 F 5° 85° G 30° 08 0.8 P 0° 90° P 12 Z Z 16 20 2.0 24 2.4 WA 28 2.8 A W巳 32 3.2 WC WZ Indexable Milling
