168 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.162

Каталог GESAC 2015 Инструмент металлорежущий Стр. 162 0168 Lab2u

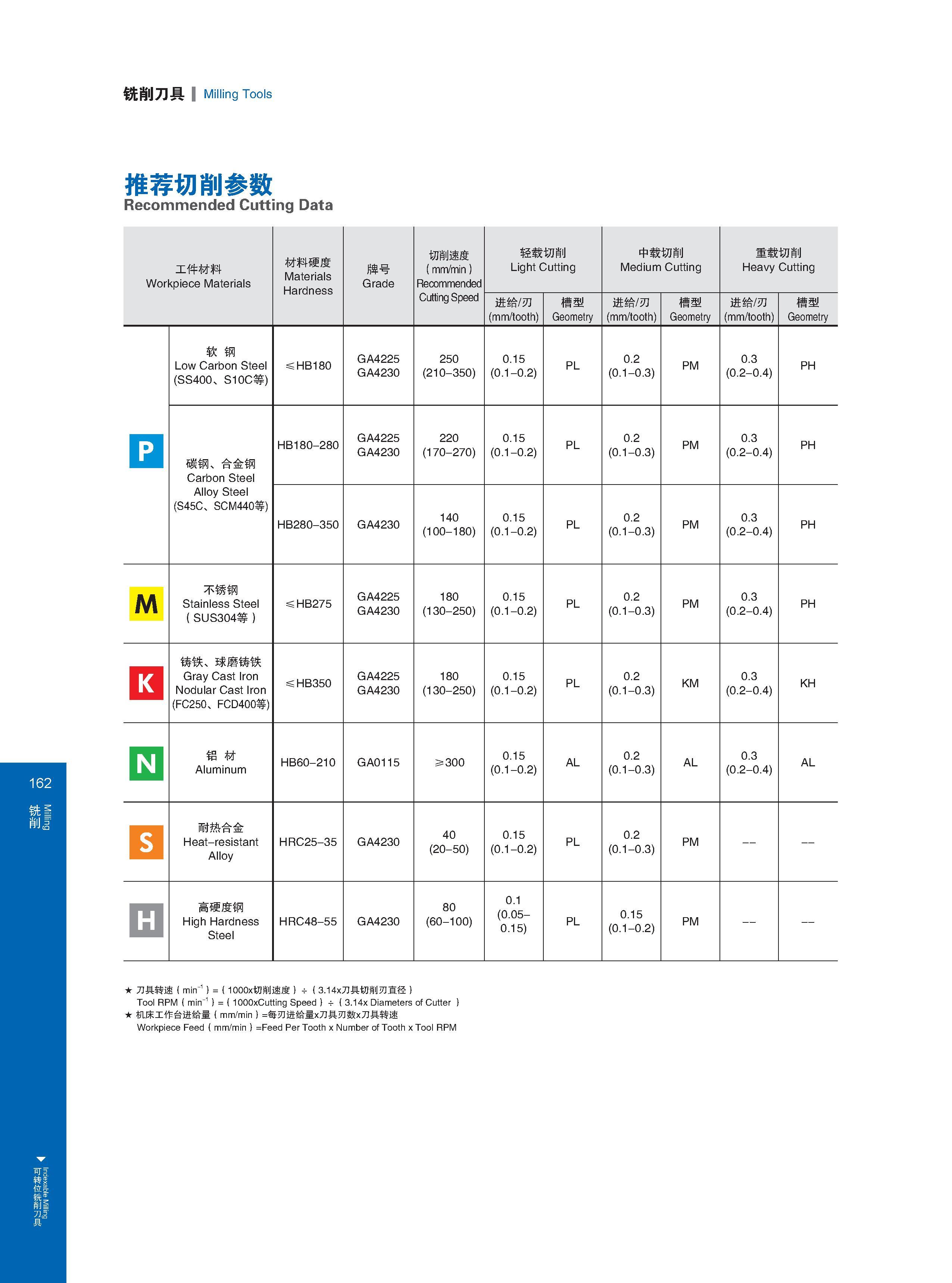

Indexable Milling 铣削刀具 Milling Tools 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) 工件材料 Workpiece Materials 材料硬度 Materials Hardness 牌号 Grade 切削速度 (mm/min) Recommended Cutting Speed 轻载切削 Light Cutting 中载切削 Medium Cutting 重载切削 Heavy Cutting 进给/刃 (mm/tooth) 槽型 Geometry 进给/刃 (mm/tooth) 槽型 Geometry 进给/刃 (mm/tooth) 槽型 Geometry 软钢 Low Carbon Steel (SS400 S10C等） 在HB180 GA4225 GA4230 250 (210-350) 0.15 (0.1-0.2) PL 0.2 (0.1-0.3) PM 0.3 (0.2-0.4) PH 碳钢 合金钢 Carbon Steel Alloy Steel (S45C SCMI440等） HB180-280 GA4225 GA4230 220 (170-270) 0.15 (0.1-0.2) PL 0.2 (0.1-0.3) PM 0.3 (0.2-0.4) PH HB280-350 GA4230 140 (100-180) 0.15 (0.1-0.2) PL 0.2 (0.1-0.3) PM 0.3 (0.2-0.4) PH M 不锈钢 Stainless Steel Нержавеющая сталь (SUS304等） 在HB275 GA4225 GA4230 180 (130-250) 0.15 (0.1-0.2) PL 0.2 (0.1-0.3) PM 0.3 (0.2-0.4) PH 铸铁 球磨铸铁 Gray Cast Iron Чугун Nodular Cast Iron Чугун (FC250 FCD400等） 在HB350 GA4225 GA4230 180 (130-250) 0.15 (0.1-0.2) PL 0.2 (0.1-0.3) KM 0.3 (0.2-0.4) KH 铝材 Aluminum HB60-210 GA0115 為300 0.15 (0.1-0.2) AL 0.2 (0.1-0.3) AL 0.3 (0.2-0.4) AL B 耐热合金 Heat-resistant Alloy HRC25-35 GA4230 40 (20-50) 0.15 (0.1-0.2) PL 0.2 (0.1-0.3) PM 局硬度钢 High Hardness Steel HRC48-55 GA4230 80 (60-100) 0.1 (0.05- 0.15) PL 0.15 (0.1-0.2) PM 162 刀具转速（min 1 ) = (1000x切削速度）+ (3.14x刀具切削刃直径） Tool RPM(min-1 ) = (1000xCutting Speed) (3.14x Diameters Диаметр of Cutter ) 机床工作台进给量（mm/min)=每刃进给量x刀具刃数x刀具转速 Workpiece Feed(mm/min)=Feed Per Tooth x Number of Tooth x Tool RPM
