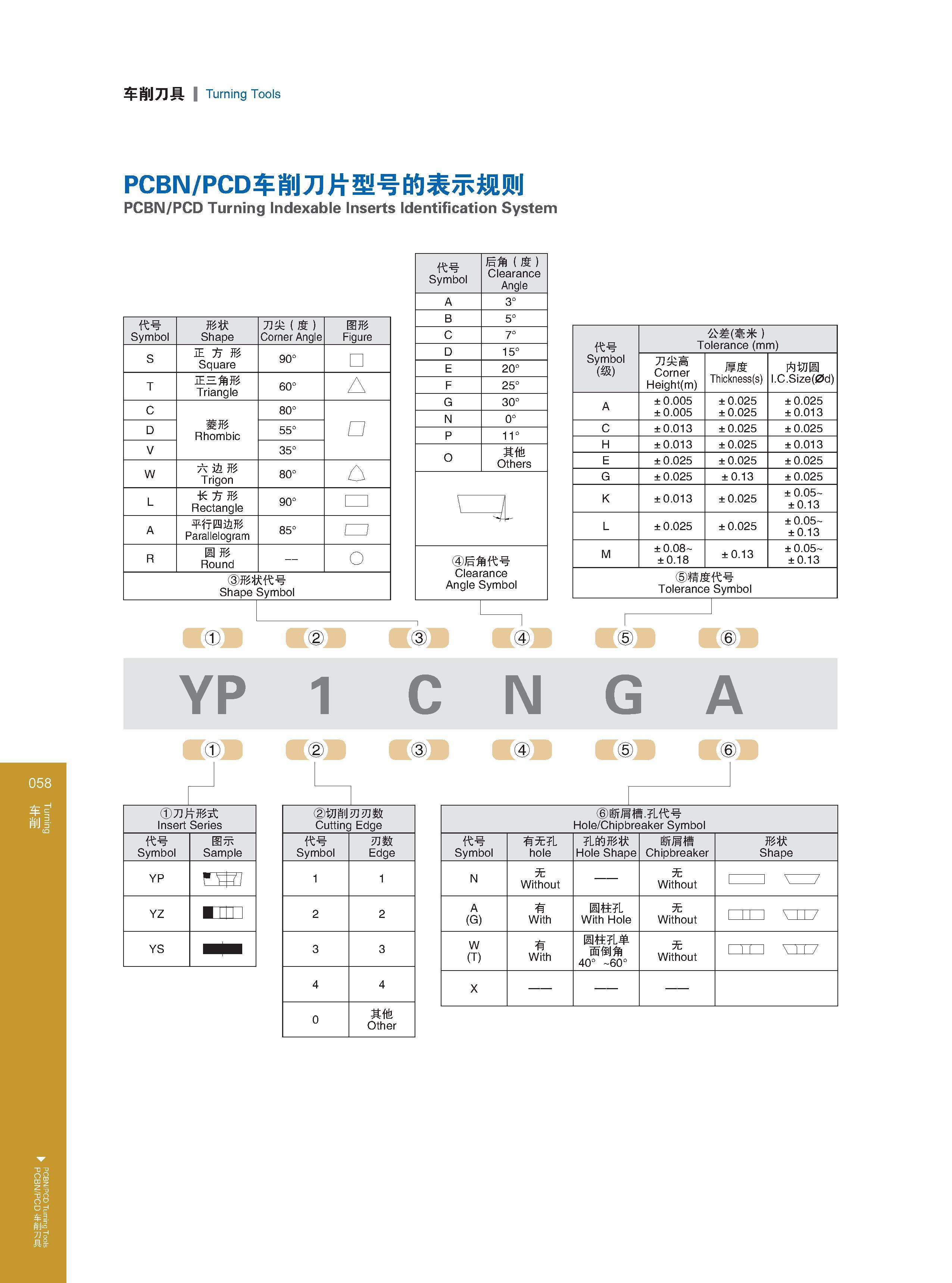

Turning PCBN/PCD Turning Tools 车削 ，pcbn/pcd车削刀具 车削刀具 Turning Tools PCBN/PCD车削刀片型号的表示规则 PCBN/PCD Turning Indexable Inserts Identification System 代号 Symbol 形状 Shape 刀尖（度） Corner Angle 图形 Figure S 正方形 Square 90° T 正三角形 Triangle 60° A C 菱形 Rhombic 80° D 55° D V 35° W 六边形 Trigon 80° O L 长方形 Rectangle 90° A 平行四边形 Parallelogram 85° R 圆形 Round O ③形状代号 Shape Symbol 刀片形式 Insert Series 代号 Symbol 图示 Sample YP YZ ill i YS YP 1 C N G A ②切削刃刃数 Cutting Edge 代号 Symbol 刃数 Edge 1 2 2 3 3 4 4 0 其他 Other 代号 Symbol 后角（度） Clearance Angle A 3° B 5° C 7° D 15° E 20° F 25° G 30° N 0° P 11° O 其他 Others ④后角代号 Clearance Angle Symbol 断屑槽.孔代号 Hole/Chipbreaker Symbol 代号 Symbol 有无孔 hole 孔的形状 Hole Shape 断屑槽 Chipbreaker 形状 Shape N 无 Without 无 Without 1 1 \ / A (G) 有 With 圆柱孔 With Hole 无 Without INI W ⑴ 有 With 圆柱孔单 面倒角 40°〜60° 无 Without 1 U 1 V117 X 代号 Symbol (级） 公差(毫米） Tolerance (mm) 刀尖高 Corner Height(m) 厚度 Thickness(s) 内切圆 I.C.Size(0d) A ±0.005 ±0.005 ±0.025 ±0.025 ±0.025 ±0.013 C ±0.013 ±0.025 ±0.025 H ±0.013 ±0.025 ±0.013 E ±0.025 ±0.025 ±0.025 G ±0.025 ±0.13 ±0.025 K ±0.013 ±0.025 ±0.05〜 ±0.13 L ±0.025 ±0.025 ±0.05〜 ±0.13 M ±0.08 ±0.18 ±0.13 ±0.05〜 ±0.13 ⑤精度代号 Tolerance Symbol
