125 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.119

Каталог GESAC 2015 Инструмент металлорежущий Стр. 119 0125 Lab2u

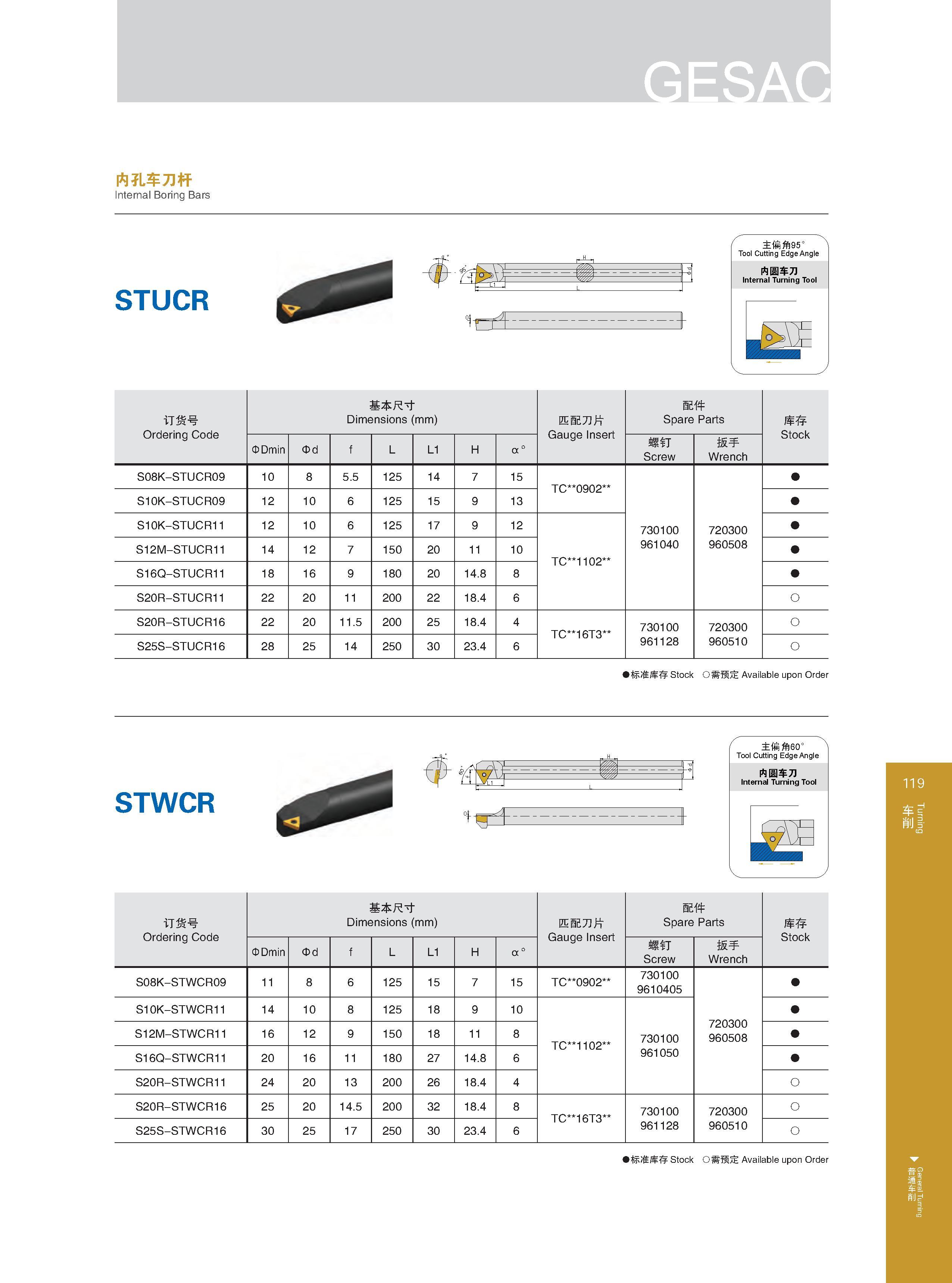

内孔车刀杆 Internal Boring Bars STUCR irf： 主偏角95° Tool Cutting Edge Angle 内圆车刀 Internal Turning Tool 订货号 Ordering Code Обозначение инструмента (код заказа) 基本尺寸 Dimensions (mm) Размеры указаны в мм 匹配刀片 Gauge Insert 配件 Spare Parts Запасные части 库存 Stock ODmin Od L L1 H a° 螺钉 Screw Винт 扳手 Wrench Ключ S08K-STUCR09 10 8 5.5 125 14 7 15 TC 0902 730100 961040 720300 960508 S10K-STUCR09 12 10 6 125 15 9 13 S10K-STUCR11 12 10 6 125 17 9 12 TC 1102 S12M-STUCR11 14 12 7 150 20 11 10 S16Q-STUCR11 18 16 9 180 20 14.8 8 S20R-STUCR11 22 20 11 200 22 18.4 6 O S20R-STUCR16 22 20 11.5 200 25 18.4 4 TC 16T3 730100 961128 720300 960510 O S25S-STUCR16 28 25 14 250 30 23.4 6 O 标准库存 Stock O需预定 Available upon Order Данная позиция инструмента доступна после заказа STWCR 主偏角60° Tool Cutting Edge Angle 内圆车刀 Internal Turning Tool 订货号 Ordering Code Обозначение инструмента (код заказа) 基本尺寸 Dimensions (mm) Размеры указаны в мм 匹配刀片 Gauge Insert 配件 Spare Parts Запасные части 库存 Stock ODmin Od L L1 H a° 螺钉 Screw Винт 扳手 Wrench Ключ S08K-STWCR09 11 8 6 125 15 7 15 TC 0902 730100 9610405 720300 960508 S10K-STWCR11 14 10 8 125 18 9 10 TC 1102 730100 961050 S12M-STWCR11 16 12 9 150 18 11 8 S16Q-STWCR11 20 16 11 180 27 14.8 6 S20R-STWCR11 24 20 13 200 26 18.4 4 O S20R-STWCR16 25 20 14.5 200 32 18.4 8 TC 16T3 730100 961128 720300 960510 O S25S-STWCR16 30 25 17 250 30 23.4 6 O 标准库存 Stock O需预定 Available upon Order Данная позиция инструмента доступна после заказа Turning General Turning
