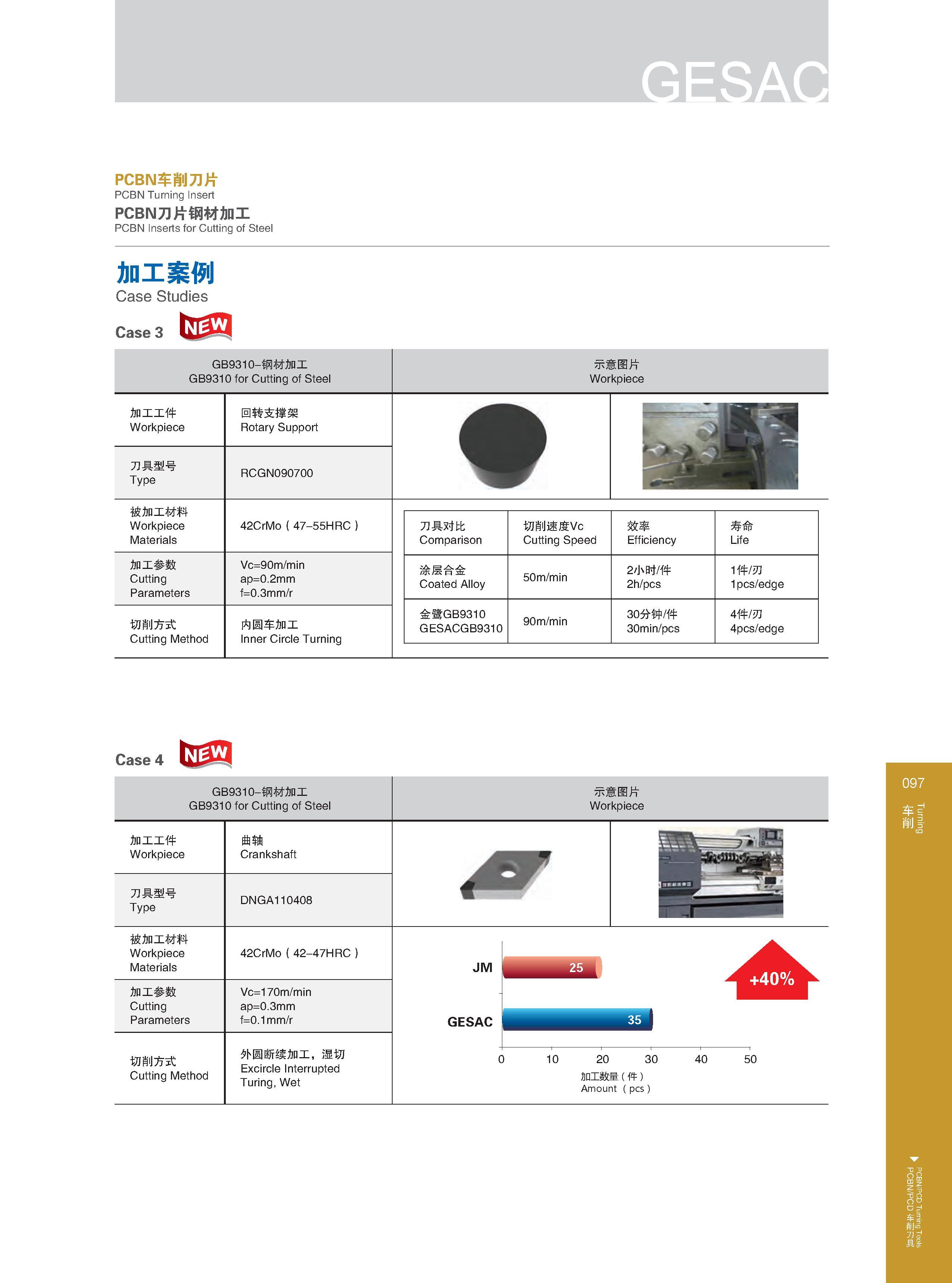

PCBN车削刀片 PCBN Turning Insert PCBN刀片钢材加工 PCBN Inserts for Cutting of Steel 加工案例 Case Studies Case 3 裂 GB9310-钢材加工 示意图片 GB9310 for Cutting of Steel Workpiece 加工工件 Workpiece 刀具型号 Type 回转支撑架 Rotary Support RCGN090700 被加工材料 Workpiece Materials 42CrMo(47-55HRC) 加工参数 Cutting Parameters Vc=90m/min ap=0.2mm f=0.3mm/r 切削方式 Cutting Method 内圆车加工 Inner Circle Turning 刀具对比 Comparison 切削速度Vc Cu廿ing Speed 效率 Efficiency 寿命 Life 涂层合金 Coated Alloy 50m/min 2小时/件 2h/pcs 1件/刃 1pcs/edge 金鹭GB9310 GESACGB9310 90m/min 30分钟/件 30min/pcs 4件/刃 4pcs/edge Case 4 t GB9310-钢材加工 示意图片 GB9310 for Cutting of Steel Workpiece 加工工件 Workpiece 刀具型号 Type 曲轴 Crankshaft DNGA110408 被加工材料 Workpiece Materials 加工参数 Cutting Parameters 切削方式 Cutting Method 42CrMo(42-47HRC) JM Vc=170m/min ap=0.3mm f=0.1mm/r GESAC 外圆断续加工，湿切 Excircle Interrupted Turing, Wet 10 20 30 加工数量（件） Amount (pcs) 40 50 35 0 Turning PCBN/PCD Turning Tools 车削 f PCBN/PCD车削刀具
