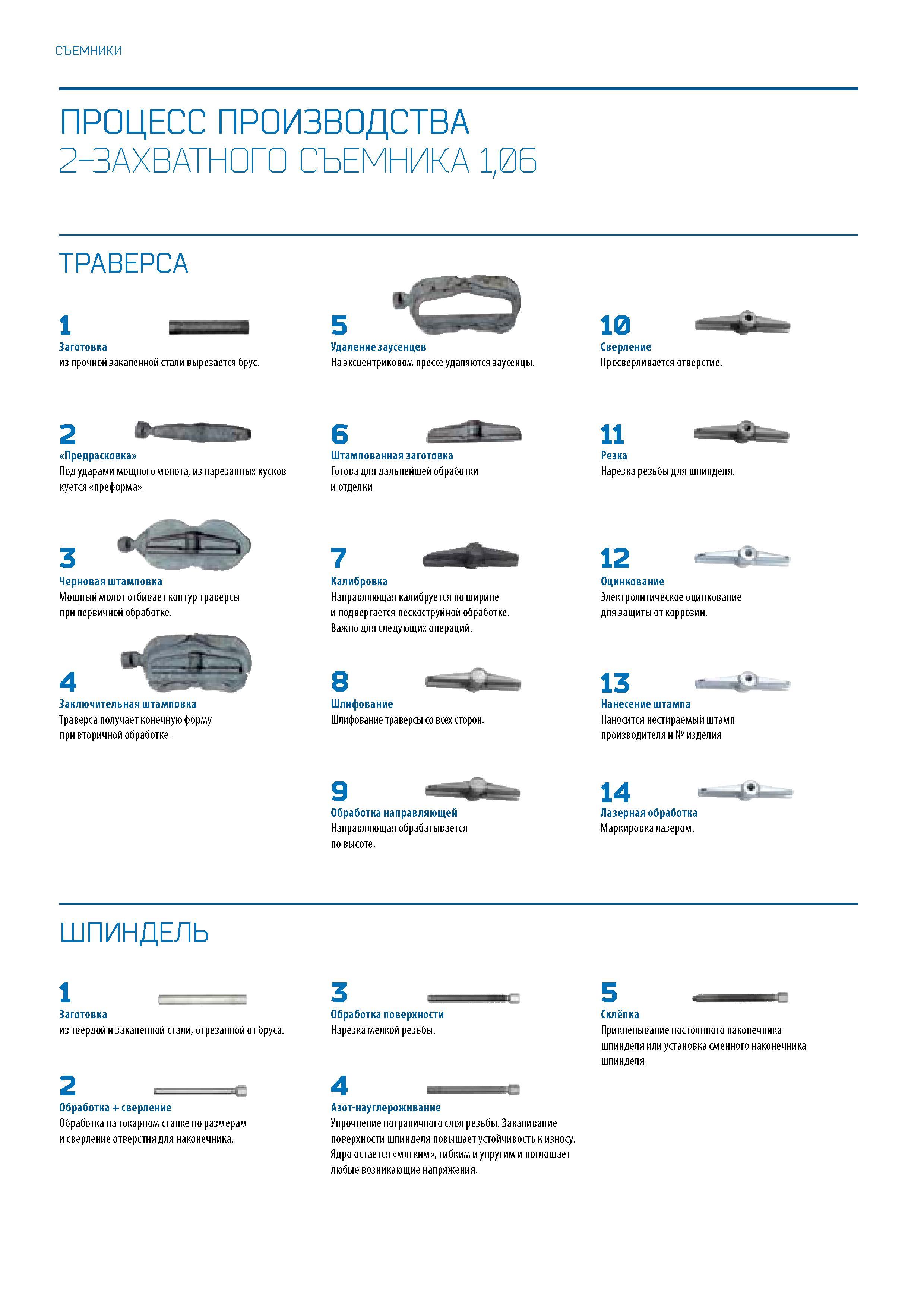

СЪЕМНИКИ ПРОЦЕСС ПРОИЗВОДСТВА 2-ЗАХВАТНОГО СЪЕМНИКА 1,06 ТРАВЕРСА Заготовка из прочной закаленной стали вырезается брус. Удаление заусенцев На эксцентриковом прессе удаляются заусенцы. 10 Сверление Просверливается отверстие. Предрасковка Под ударами мощного молота, из нарезанных кусков куется преформа . Штампованная заготовка Готова для дальнейшей обработки и отделки. 11 Резка Нарезка резьбы для шпинделя. 3 Черновая штамповка Мощный молот отбивает контур траверсы при первичной обработке. 7 Калибровка Направляющая калибруется по ширине и подвергается пескоструйной обработке. Важно для следующих операций. 12 Оцинкование Электролитическое оцинкование для защиты от коррозии. Заключительная штамповка Траверса получает конечную форму при вторичной обработке. 8 Шлифование Шлифование траверсы со всех сторон. 13 Нанесение штампа Наносится нестираемый штамп производителя и № изделия. Обработка направляющей Направляющая обрабатывается 14 Лазерная обработка Маркировка лазером. ШПИНДЕЛЬ Заготовка из твердой и закаленной стали, отрезанной от бруса. Обработка поверхности Нарезка мелкой резьбы. Склёпка Приклепывание постоянного наконечника шпинделя или установка сменного наконечника шпинделя. Обработка + сверление Обработка на токарном станке по размерам и сверление отверстия для наконечника. Азот-науглероживание Упрочнение пограничного слоя резьбы. Закаливание поверхности шпинделя повышает устойчивость к износу. Ядро остается мягким , гибким и упругим и поглощает любые возникающие напряжения.
