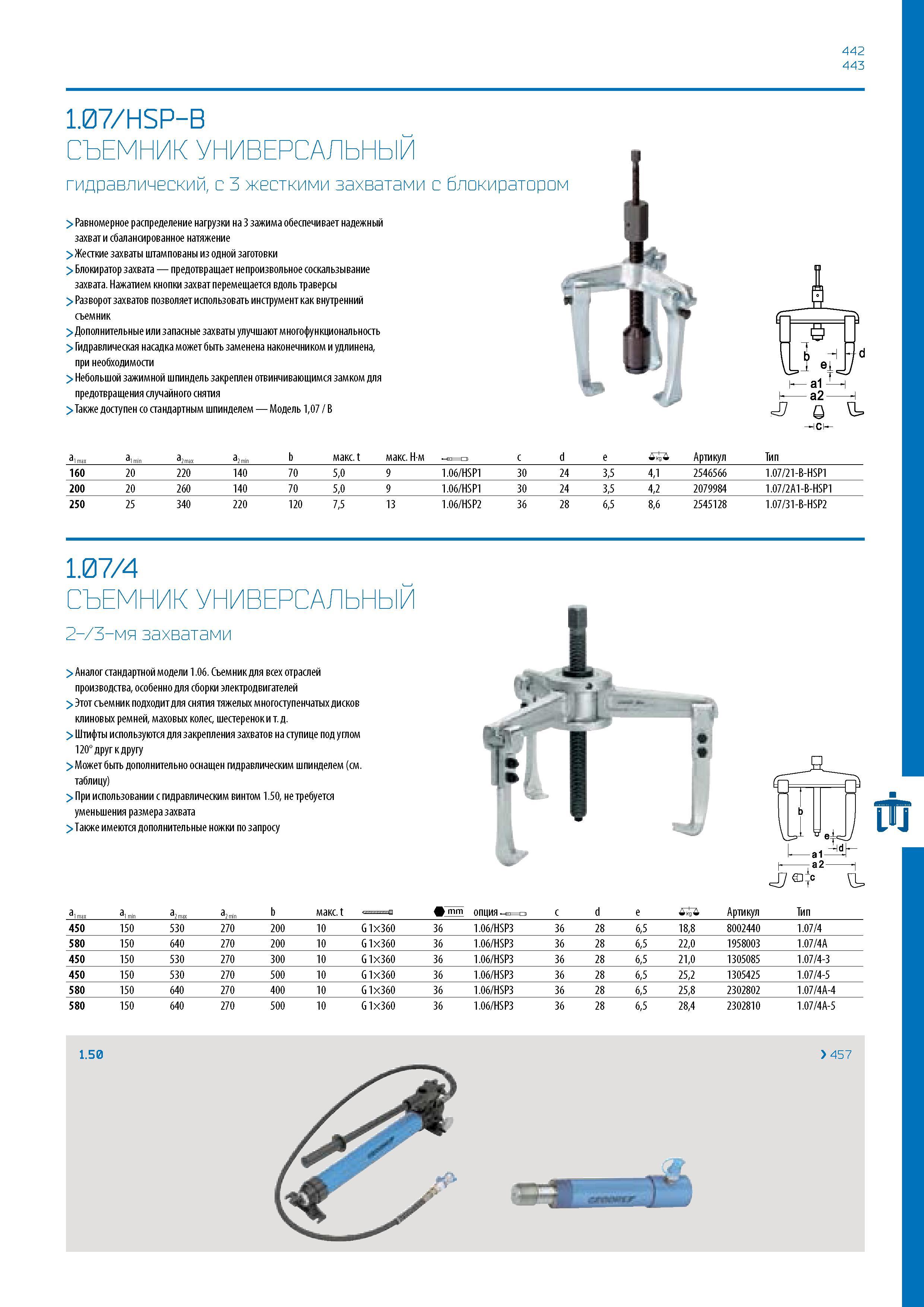

442 443 1.07/HSP-B СЪЕМНИК УНИВЕРСАЛЬНЫЙ гидравлический, с 3 жесткими захватами с блокиратором > Равномерное распределение нагрузки на 3 зажима обеспечивает надежный захват и сбалансированное натяжение > Жесткие захваты штампованы из одной заготовки > Блокиратор захвата предотвращает непроизвольное соскальзывание захвата. Нажатием кнопки захват перемещается вдоль траверсы > Разворот захватов позволяет использовать инструмент как внутренний т съемник > Дополнительные или запасные захваты улучшают многофункциональность > Гидравлическая насадка может быть заменена наконечником и удлинена, при необходимости > Небольшой зажимной шпиндель закреплен отвинчивающимся замком для предотвращения случайного снятия >Также доступен со стандартным шпинделем Модель 1,07 / B VU к- а1 h -а2 -н 7 Q а1 max 31 min а2 max аг min b макс. t макс. Нм с d e Артикул Тип 160 20 220 140 70 5,0 9 1.06/HSP1 30 24 3,5 4,1 2546566 1.07/21-B-HSP1 200 20 260 140 70 5,0 9 1.06/HSP1 30 24 3,5 4,2 2079984 1.07/2A1-B-HSP1 250 25 340 220 120 7,5 13 1.06/HSP2 36 28 6,5 8,6 2545128 1.07/31-B-HSP2 1.07/4 СЪЕМНИК УНИВЕРСАЛЬНЫ 2-/3-мя захватами > Аналог стандартной модели 1.06. Съемник для всех отраслей производства, особенно для сборки электродвигателей > Этот съемник подходит для снятия тяжелых многоступенчатых дисков клиновых ремней, маховых колес, шестеренок и т. д. > Штифты используются для закрепления захватов на ступице под углом 120° друг к другу > Может быть дополнительно оснащен гидравлическим шпинделем (см. таблицу) > При использовании с гидравлическим винтом 1.50, не требуется уменьшения размера захвата > Также имеются дополнительные ножки по запросу 31 max 31 min 32 max аг min b макс. t mm опция с d e Артикул Тип 450 150 530 270 200 10 G 1x360 36 1.06/HSP3 36 28 6,5 18,8 8002440 1.07/4 580 150 640 270 200 10 G 1x360 36 1.06/HSP3 36 28 6,5 22,0 1958003 1.07/4A 450 150 530 270 300 10 G 1x360 36 1.06/HSP3 36 28 6,5 21,0 1305085 1.07/4-3 450 150 530 270 500 10 G 1x360 36 1.06/HSP3 36 28 6,5 25,2 1305425 1.07/4-5 580 150 640 270 400 10 G 1x360 36 1.06/HSP3 36 28 6,5 25,8 2302802 1.07/4A-4 580 150 640 270 500 10 G 1x360 36 1.06/HSP3 36 28 6,5 28,4 2302810 1.07/4A-5
