282 Каталог GEDORE 2016 Инструмент ручной Оборудование Ключи Головки Отвертки Стр.282

Каталог GEDORE 2016 Инструмент ручной Оборудование Стр. 282 0282 Lab2u

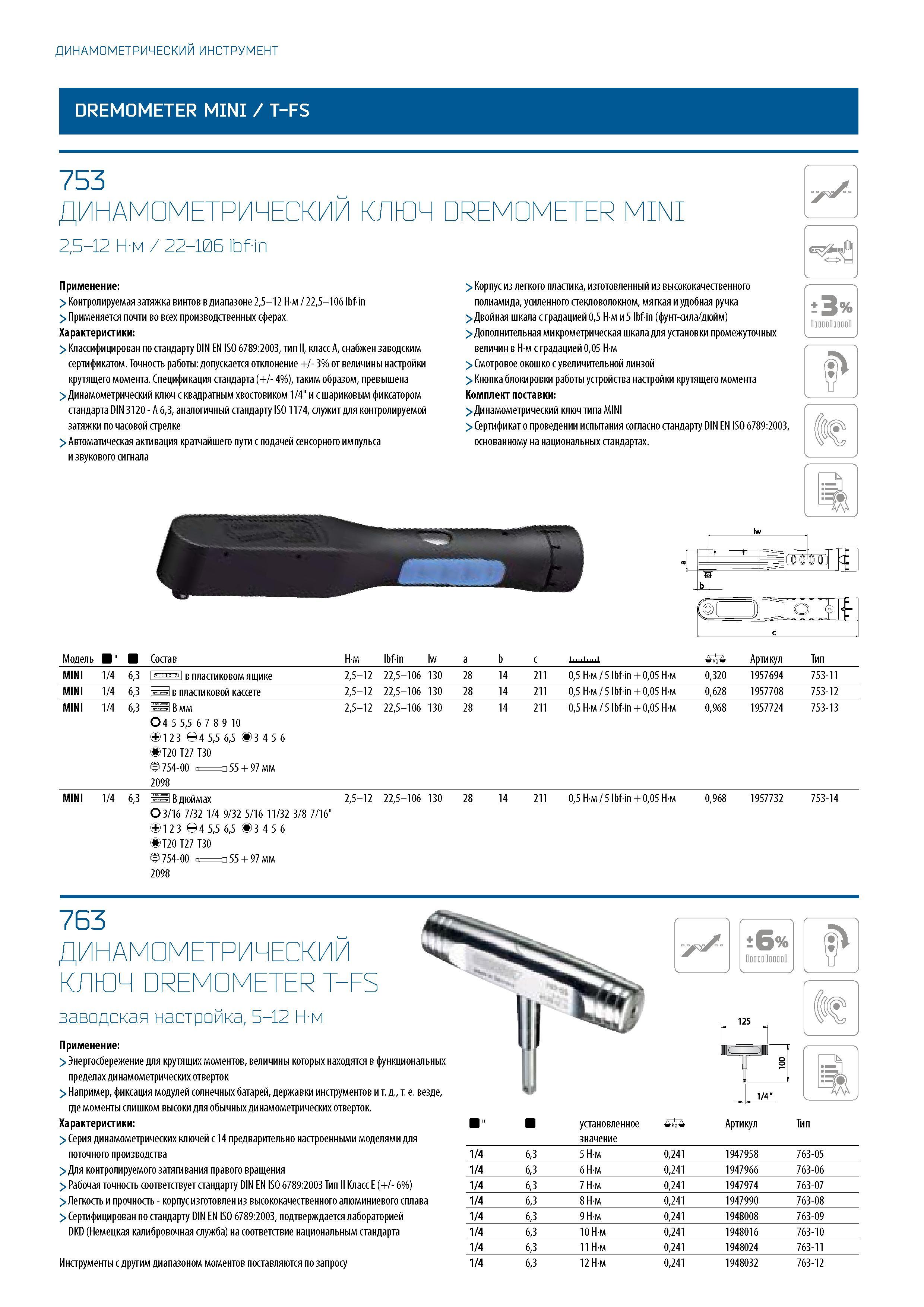

ДИНАМОМЕТРИЧЕСКИЙ ИНСТРУМЕНТ DREMOMETER MINI / T-FS 753 ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ DREMOMETER MINI 2,5-12 Н-м / 22-106 Ibf-in Применение: > Контролируемая затяжка винтов в диапазоне 2,5-12 Нм / 22,5-106 Ibfin > Применяется почти во всех производственных сферах. Характеристики: > Классифицирован по стандарту DIN EN ISO 6789:2003, тип II, класс А, снабжен заводским сертификатом. Точность работы: допускается отклонение +/- 3% от величины настройки крутящего момента. Спецификация стандарта (+/- 4%), таким образом, превышена > Динамометрический ключ с квадратным хвостовиком 1/4" и с шариковым фиксатором стандарта DIN 3120 - A 6,3, аналогичный стандарту ISO 1174, служит для контролируемой затяжки по часовой стрелке > Автоматическая активация кратчайшего пути с подачей сенсорного импульса и звукового сигнала > Корпус из легкого пластика, изготовленный из высококачественного полиамида, усиленного стекловолокном, мягкая и удобная ручка > Двойная шкала с градацией 0,5 Нм и 5 Ibfin (фунт-сила/дюйм) > Дополнительная микрометрическая шкала для установки промежуточных величин в Нм с градацией 0,05 Нм > Смотровое окошко с увеличительной линзой > Кнопка блокировки работы устройства настройки крутящего момента Комплект поставки: > Динамометрический ключ типа MINI > Сертификат о проведении испытания согласно стандарту DIN EN ISO 6789:2003, основанному на национальных стандартах. +3% OooooOoddoO ьТ = (ОТО 01 ( ( 3 о 6 £ С Модель " Состав Нм Ibfin Iw a b c Артикул Тип MINI 1/4 6,3 в пластиковом ящике 2,5-12 22,5-106 130 28 14 211 0,5 Нм / 5 Ibfin + 0,05 Нм 0,320 1957694 753-11 MINI 1/4 6,3 Ч в пластиковой кассете 2,5-12 22,5-106 130 28 14 211 0,5 Нм / 5 Ibfin + 0,05 Нм 0,628 1957708 753-12 MINI 1/4 6,3 К В мм 2,5-12 22,5-106 130 28 14 211 0,5 Нм / 5 Ibfin + 0,05 Нм 0,968 1957724 753-13 О 4 5 5,5 6 7 8 9 10 ; 1 2 3 4 5,5 6,5 5 3 4 5 6 T20 T27 T30 754-00 55 + 97 мм 2098 MINI 1/4 6,3 ( В дюймах О 3/16 7/32 1/4 9/32 5/16 11/32 3/8 7/16" 1 2 3 4 5,5 6,5 5 3 4 5 6 T20 T27 T30 754-00 55 + 97 мм 2098 2,5-12 22,5-106 130 28 211 0,5 Нм / 5 Ibfin + 0,05 Нм 1957732 753-14 14 763 ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ DREMOMETER T-FS заводская настройка, 5-12 Н-м Применение: > Энергосбережение для крутящих моментов, величины которых находятся в функциональных пределах динамометрических отверток > Например, фиксация модулей солнечных батарей, державки инструментов и т. д., т. е. везде, где моменты слишком высоки для обычных динамометрических отверток. ±6% Duuujliijjiio Характеристики: " установленное Артикул Тип > Серия динамометрических ключей с 14 предварительно настроенными моделями для значение поточного производства 1/4 6,3 5 Нм 0,241 1947958 763-05 > Для контролируемого затягивания правого вращения 1/4 6,3 6 Нм 0,241 1947966 763-06 > Рабочая точность соответствует стандарту DIN EN ISO 6789:2003 Тип II Класс E (+/- 6%) 1/4 6,3 7 Нм 0,241 1947974 763-07 > Легкость и прочность - корпус изготовлен из высококачественного алюминиевого сплава 1/4 6,3 8 Нм 0,241 1947990 763-08 > Сертифицирован по стандарту DIN EN ISO 6789:2003, подтверждается лабораторией 1/4 6,3 9 Нм 0,241 1948008 763-09 DKD (Немецкая калибровочная служба) на соответствие национальным стандарта 1/4 6,3 10 Нм 0,241 1948016 763-10 1/4 6,3 11 Нм 0,241 1948024 763-11 Инструменты с другим диапазоном моментов поставляются по запросу 1/4 6,3 12 Нм 0,241 1948032 763-12
