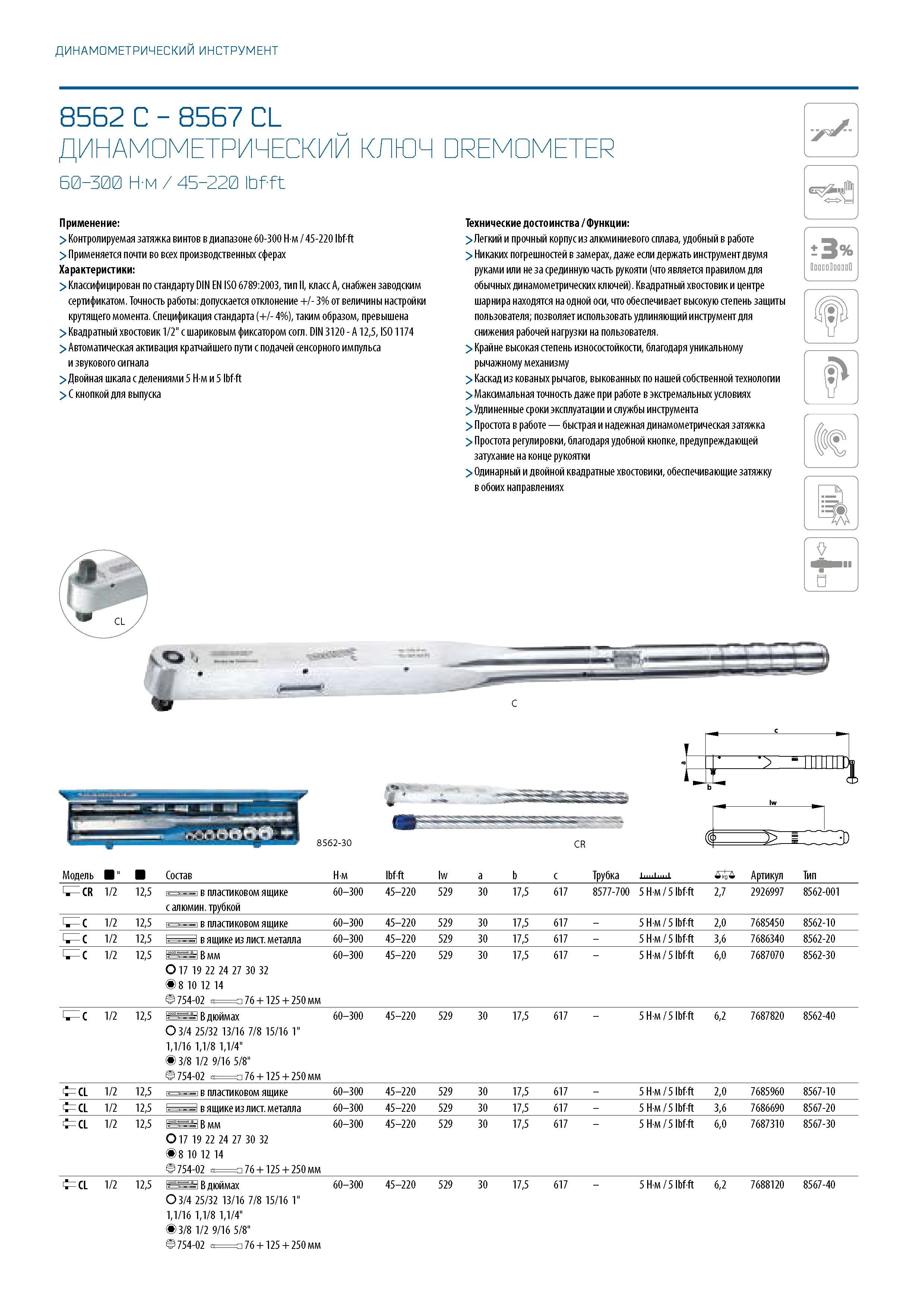

ДИНАМОМЕТРИЧЕСКИЙ ИНСТРУМЕНТ 8562 C - 8567 CL ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ DREMOMETER 60-300 Н-м / 45-220 lbf-ft Применение: > Контролируемая затяжка винтов в диапазоне 60-300 Нм / 45-220 lbf-ft > Применяется почти во всех производственных сферах Характеристики: > Классифицирован по стандарту DIN EN ISO 6789:2003, тип II, класс А, снабжен заводским сертификатом. Точность работы: допускается отклонение +/- 3% от величины настройки крутящего момента. Спецификация стандарта (+/- 4%), таким образом, превышена > Квадратный хвостовик 1/2" с шариковым фиксатором согл. DIN 3120 - A 12,5, ISO 1174 > Автоматическая активация кратчайшего пути с подачей сенсорного импульса и звукового сигнала > Двойная шкала с делениями 5 Нм и 5 lbf-ft > С кнопкой для выпуска vО I Технические достоинства / Функции: > Легкий и прочный корпус из алюминиевого сплава, удобный в работе > Никаких погрешностей в замерах, даже если держать инструмент двумя руками или не за срединную часть рукояти (что является правилом для обычных динамометрических ключей). Квадратный хвостовик и центре шарнира находятся на одной оси, что обеспечивает высокую степень защиты пользователя; позволяет использовать удлиняющий инструмент для снижения рабочей нагрузки на пользователя. > Крайне высокая степень износостойкости, благодаря уникальному рычажному механизму > Каскад из кованых рычагов, выкованных по нашей собственной технологии > Максимальная точность даже при работе в экстремальных условиях > Удлиненные сроки эксплуатации и службы инструмента > Простота в работе быстрая и надежная динамометрическая затяжка > Простота регулировки, благодаря удобной кнопке, предупреждающей затухание на конце рукоятки > Одинарный и двойной квадратные хвостовики, обеспечивающие затяжку в обоих направлениях 3% DdgdgQdgddQ CR й Модель " Состав Нм lbf-ft lw Трубка Артикул Тип S CR 1/2 12,5 60-300 45-220 529 30 17,5 617 8577-700 5 Нм / 5 lbf-ft 2,7 2926997 8562-001 = = = i в пластиковом ящике с алюмин. трубкой s c 1/2 12,5 1 в пластиковом ящике 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 2,0 7685450 8562-10 s с 1/2 12,5 i в ящике из лист. металла 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 3,6 7686340 8562-20 s с 1/2 12,5 В мм О 17 19 22 24 27 30 32 5 8 10 12 14 754-02 76 + 125 + 250 мм 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 6,0 7687070 8562-30 s с 1/2 12,5 В дюймах О 3/4 25/32 13/16 7/8 15/16 1" 1,1/16 1,1/8 1,1/4" 5 3/8 1/2 9/16 5/8" 754-02 76 + 125 + 250 мм 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 6,2 7687820 8562-40 t cl 1/2 12,5 1 в пластиковом ящике 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 2,0 7685960 8567-10 t cl 1/2 12,5 i в ящике из лист. металла 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 3,6 7686690 8567-20 t cl 1/2 12,5 В мм О 17 19 22 24 27 30 32 5 8 10 12 14 754-02 76 + 125 + 250 мм 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 6,0 7687310 8567-30 t cl 1/2 12,5 В дюймах 60-300 45-220 529 30 17,5 617 - 5 Нм / 5 lbf-ft 6,2 7688120 8567-40 О 3/4 25/32 13/16 7/8 15/16 1" 1,1/16 1,1/8 1,1/4" 53/8 1/2 9/16 5/8" 754-02 76 + 125 + 250 мм С b a
