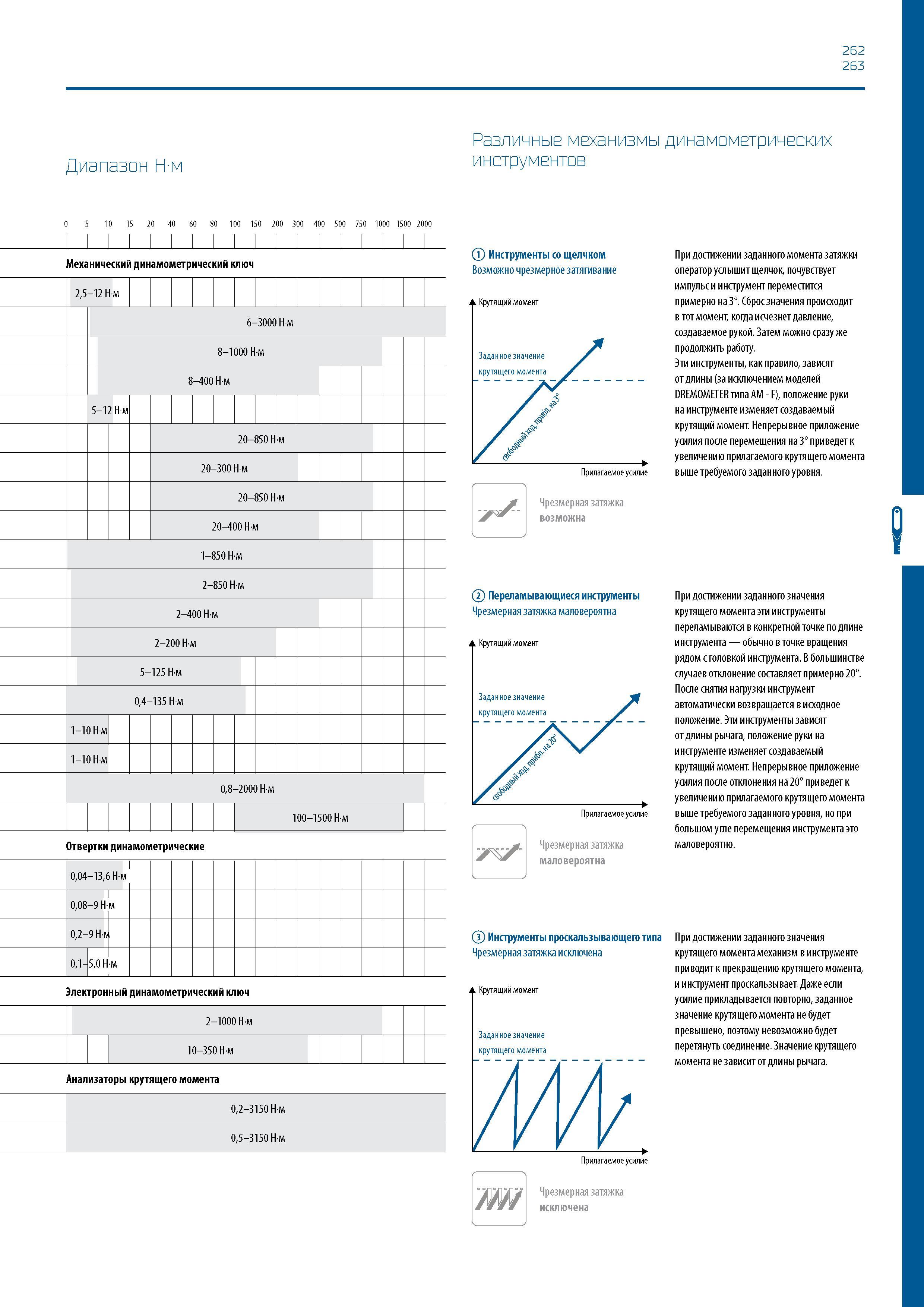

262 263 Диапазон Н-м Различные механизмы динамометрических инструментов 0 5 10 15 20 40 60 80 100 150 200 300 400 500 750 1000 1500 2000 Механический динамометрический ключ 2,5-12 Нм 0,8-2000 Нм 100-1500 Нм Отвертки динамометрические Электронный динамометрический ключ Анализаторы крутящего момента 0,2-3150 Нм 0,5-3150 Нм Инструменты со щелчком Возможно чрезмерное затягивание 6-3000 Нм 8-1000 Нм 8-400 Нм 5-1 Нм 20-850 Нм 20-300 Нм 20-850 Нм 20-400 Нм 1-850 Нм 2-850 Нм 2-400 Нм 2-200 Нм 5-125 Нм 0,4-135 Нм 1-10 Нм 1-10 Нм Чрезмерная затяжка возможна Переламывающиеся инструменты Чрезмерная затяжка маловероятна 0,04-13,6 Нм Н 9 - СО ,0 0, м 0,2-9 Ни ' 0,1-5,0 м Чрезмерная затяжка маловероятна 2-1000 Нм 10-350 Нм Чрезмерная затяжка исключена При достижении заданного момента затяжки оператор услышит щелчок, почувствует импульс и инструмент переместится примерно на 3°. Сброс значения происходит в тот момент, когда исчезнет давление, создаваемое рукой. Затем можно сразу же продолжить работу. Эти инструменты, как правило, зависят от длины (за исключением моделей DREMOMETER типа AM - F), положение руки на инструменте изменяет создаваемый крутящий момент. Непрерывное приложение усилия после перемещения на 3° приведет к увеличению прилагаемого крутящего момента выше требуемого заданного уровня. При достижении заданного значения крутящего момента эти инструменты переламываются в конкретной точке по длине инструмента обычно в точке вращения рядом с головкой инструмента. В большинстве случаев отклонение составляет примерно 20°. После снятия нагрузки инструмент автоматически возвращается в исходное положение. Эти инструменты зависят от длины рычага, положение руки на инструменте изменяет создаваемый крутящий момент. Непрерывное приложение усилия после отклонения на 20° приведет к увеличению прилагаемого крутящего момента выше требуемого заданного уровня, но при большом угле перемещения инструмента это маловероятно. Инструменты проскальзывающего типа Чрезмерная затяжка исключена При достижении заданного значения крутящего момента механизм в инструменте приводит к прекращению крутящего момента, и инструмент проскальзывает. Даже если усилие прикладывается повторно, заданное значение крутящего момента не будет превышено, поэтому невозможно будет перетянуть соединение. Значение крутящего момента не зависит от длины рычага.
