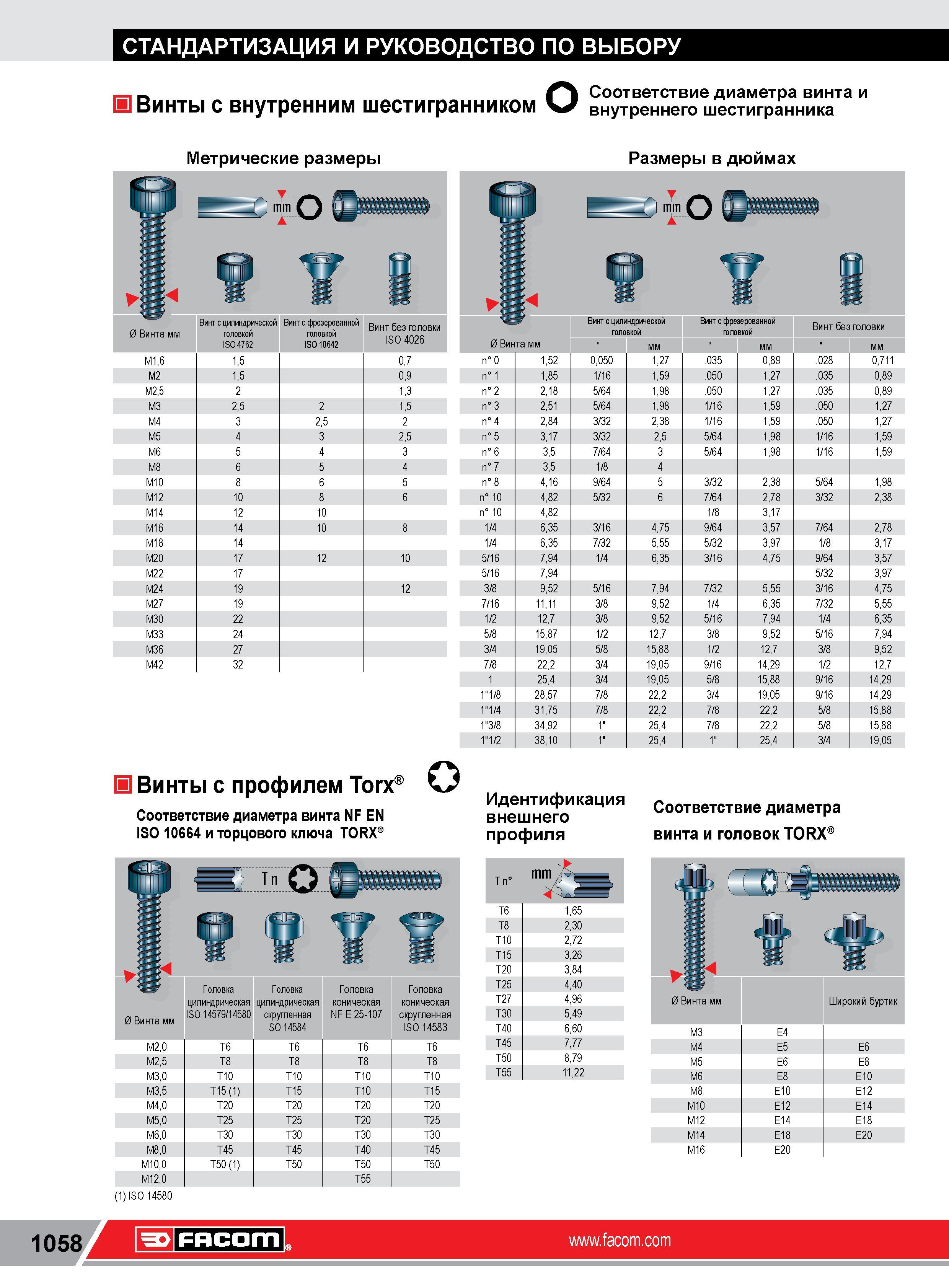

СТАНДАРТИЗАЦИЯ И РУКОВОДСТВО FACOM ПО ВЫБОРУ Соответствие диаметра винта Винты с внутренним шестигранником внутреннего шестигранника Метрические разме

СТАНДАРТИЗАЦИЯ И РУКОВОДСТВО FACOM ПО ВЫБОРУ Соответствие диаметра винта Винты с внутренним шестигранником внутреннего шестигранника Метрические размеры Размеры в дюймах Винт с цилиндрической Винт с фрезерованной 0 Винта мм головкой ISO 4762 головкой ISO 10642 ISO 4026 M1,6 1,5 0,7 M2 1,5 0,9 M2,5 2 1,3 M3 2,5 2 1,5 M4 3 2,5 2 M5 4 3 2,5 M6 5 4 3 M8 6 5 4 M10 8 6 5 M12 10 8 6 M14 12 10 M16 14 10 8 M18 14 M20 17 12 10 M22 17 M24 19 12 M27 19 M30 22 M33 24 M36 27 M42 32 Винты с профилем Torx Соответствие диаметра винта NF EN ISO 10664 и торцового ключа TORX 0 Винта мм Головка цилиндрическая ISO 14579/14580 Головка цилиндрическая скругленная SO 14584 Головка коническая NF E 25-107 Головка коническая скругленная ISO 14583 M2,0 T6 T6 T6 T6 M2,5 T8 T8 T8 T8 M3,0 T10 T10 T10 T10 M3,5 T15 (1) T15 T10 T15 M4,0 T20 T20 T20 T20 M5,0 T25 T25 T20 T25 M6,0 T30 T30 T30 T30 M8,0 T45 T45 T40 T45 M10,0 T50 (1) T50 T50 T50 M12,0 T55 (1) ISO 14580 1058 ld:N. Винт с цилиндрической головкой Винт с фрезерованной головкой Винт без головки 0 Винта мм мм мм мм n° 0 1,52 0,050 1,27 .035 0,89 .028 0,711 n° 1 1,85 1/16 1,59 .050 1,27 .035 0,89 n° 2 2,18 5/64 1,98 .050 1,27 .035 0,89 n° 3 2,51 5/64 1,98 1/16 1,59 .050 1,27 n° 4 2,84 3/32 2,38 1/16 1,59 .050 1,27 n° 5 3,17 3/32 2,5 5/64 1,98 1/16 1,59 n° 6 3,5 7/64 3 5/64 1,98 1/16 1,59 n° 7 3,5 1/8 4 n° 8 4,16 9/64 5 3/32 2,38 5/64 1,98 n° 10 4,82 5/32 6 7/64 2,78 3/32 2,38 n° 10 4,82 1/8 3,17 1/4 6,35 3/16 4,75 9/64 3,57 7/64 2,78 1/4 6,35 7/32 5,55 5/32 3,97 1/8 3,17 5/16 7,94 1/4 6,35 3/16 4,75 9/64 3,57 5/16 7,94 5/32 3,97 3/8 9,52 5/16 7,94 7/32 5,55 3/16 4,75 7/16 11,11 3/8 9,52 1/4 6,35 7/32 5,55 1/2 12,7 3/8 9,52 5/16 7,94 1/4 6,35 5/8 15,87 1/2 12,7 3/8 9,52 5/16 7,94 3/4 19,05 5/8 15,88 1/2 12,7 3/8 9,52 7/8 22,2 3/4 19,05 9/16 14,29 1/2 12,7 1 25,4 3/4 19,05 5/8 15,88 9/16 14,29 1"1/8 28,57 7/8 22,2 3/4 19,05 9/16 14,29 1"1/4 31,75 7/8 22,2 7/8 22,2 5/8 15,88 1"3/8 34,92 1" 25,4 7/8 22,2 5/8 15,88 1"1/2 38,10 1" 25,4 1" 25,4 3/4 19,05 О Идентификация внешнего профиля Соответствие диаметра винта и головок TORX T n° mmb, 1 T6 1,65 T8 2,30 T10 2,72 T15 3,26 T20 3,84 T25 4,40 T27 4,96 T30 5,49 T40 6,60 T45 7,77 T50 8,79 T55 11,22 0 Винта мм Широкий буртик M3 E4 M4 E5 E6 M5 E6 E8 M6 E8 E10 M8 E10 E12 M10 E12 E14 M12 E14 E18 M14 E18 E20 M16 E20 FACOM
