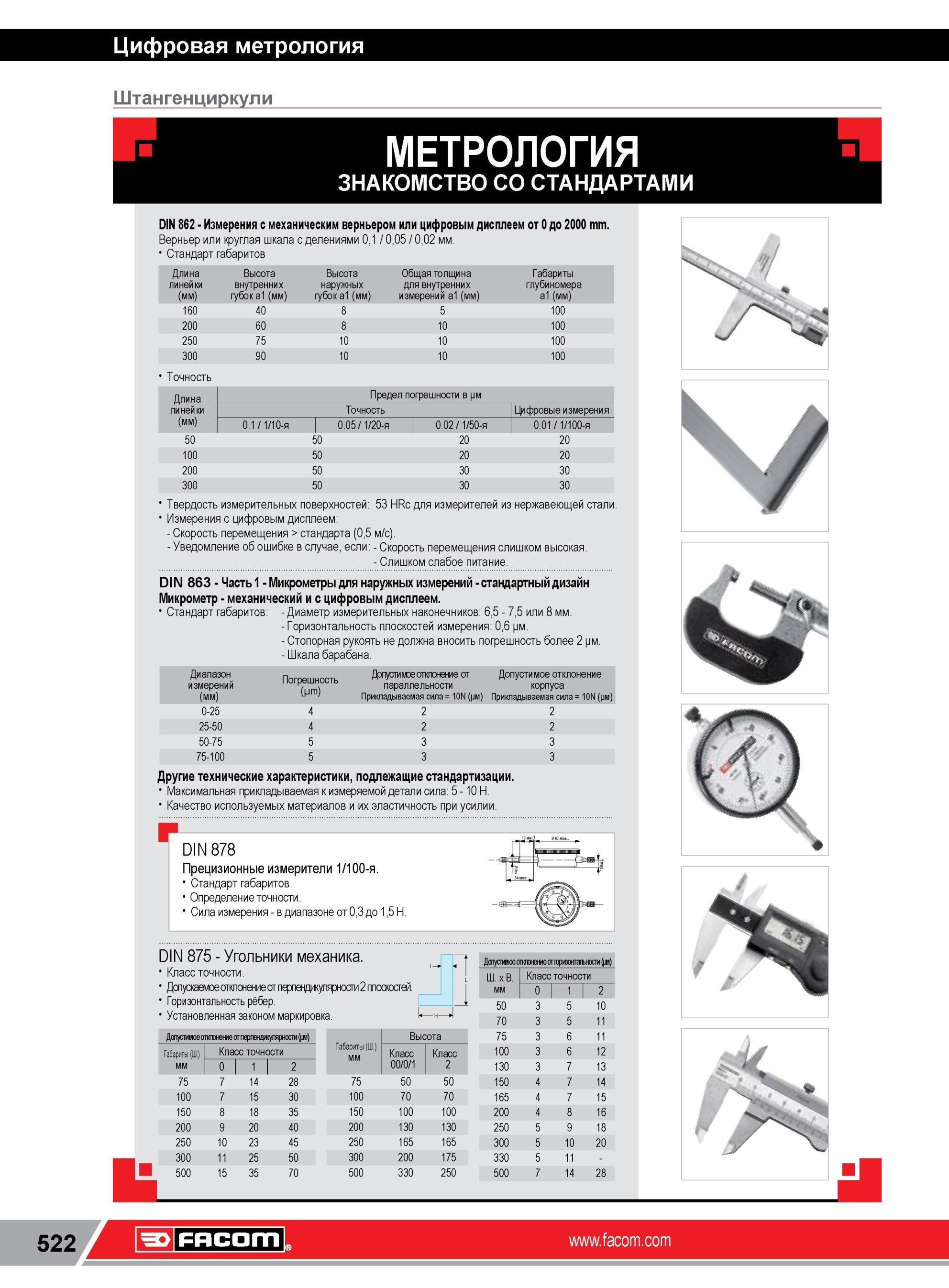

Контрольно-измерительный инструмент компании Facom Штангенинструменты Микрометры для наружных измерений Погрешность измерительных приборов Цифровая метрология Штангенциркули МЕТРОЛОГИЯ ЗНАКОМСТВО СО СТАНДАРТАМИ DIN 862 Измерения с механическим верньером или цифровым дисплеем от 0 до 2000 mm. Верньер или круглая шкала с делениями 0,1 / 0,05 / 0,02 мм. Стандарт габаритов Длина линейки (мм) Высота внутренних губок а1 (мм) Высота наружных губок а1 (мм) Общая толщина для внутренних измерений а1 (мм) Габариты глубиномера а1 (мм) 160 40 8 5 100 200 60 8 10 100 250 75 10 10 100 300 90 10 10 100 Точность Длина линейки Предел погрешности в рм Точность Цифровые измерения (мм) 0.1 / 1/10-я 0.05 / 1/20-я 0.02 / 1/50-я 0.01 /1/100-я 50 50 20 20 100 50 20 20 200 50 30 30 300 50 30 30 Твердость измерительных поверхностей 53 HRс для измерителей из нержавеющей стали. Измерения с цифровым дисплеем Скорость перемещения > стандарта (0,5 м/с). Уведомление об ошибке в случае , если Скорость перемещения слишком высокая. Слишком слабое питание. DIN 863 Часть 1 Микрометры для наружных измерений стандартный дизайн Микрометр механический и с цифровым дисплеем. Стандарт габаритов Диаметр измерительных наконечников 6,5 7,5 или 8 мм. Горизонтальность плоскостей измерения 0,6 рм. Стопорная рукоять не должна вносить погрешность более 2 рм. Шкала барабана. Диапазон измерений (мм) Погрешность (Нт) Допустимое отклонение от параллельности Прикладываемая сила = 10N (рм) Допустимое отклонение корпуса Прикладываемая сила = 10N (рм) 0-25 4 2 2 25-50 4 2 2 50-75 5 3 3 75-100 5 3 3 Другие технические характеристики, подлежащие стандартизации. Максимальная прикладываемая к измеряемой детали сила 5 10 Н. Качество используемых материалов и их эластичность при усилии. DIN 878 Прецизионные измерители 1/100-я. Стандарт габаритов. Определение точности. Сила измерения в диапазоне от 0,3 до 1,5 Н. DIN 875 Угольники механика. Класс точности. Допускаемое отклонение от перпендикулярности 2 плоскостей. Горизонтальность рёбер. Установленная законом маркировка. Допустимое отклонение от перпендикулярности (рм) Класс точности Габариты (Ш.) мм Класс точности 0 1 1 1 2 75 7 14 28 100 7 15 30 150 8 18 35 200 9 20 40 250 10 23 45 300 11 25 50 500 15 35 70 522 Габариты (Ш.) мм Высота Класс 00/0/1 Класс 2 75 50 50 100 70 70 150 100 100 200 130 130 250 165 165 300 200 175 500 330 250 мм 0 1 2 50 3 5 10 70 3 5 11 75 3 6 11 100 3 6 12 130 3 7 13 150 4 7 14 165 4 7 15 200 4 8 16 250 5 9 18 300 5 10 20 330 5 11 500 7 14 28 FACOM
