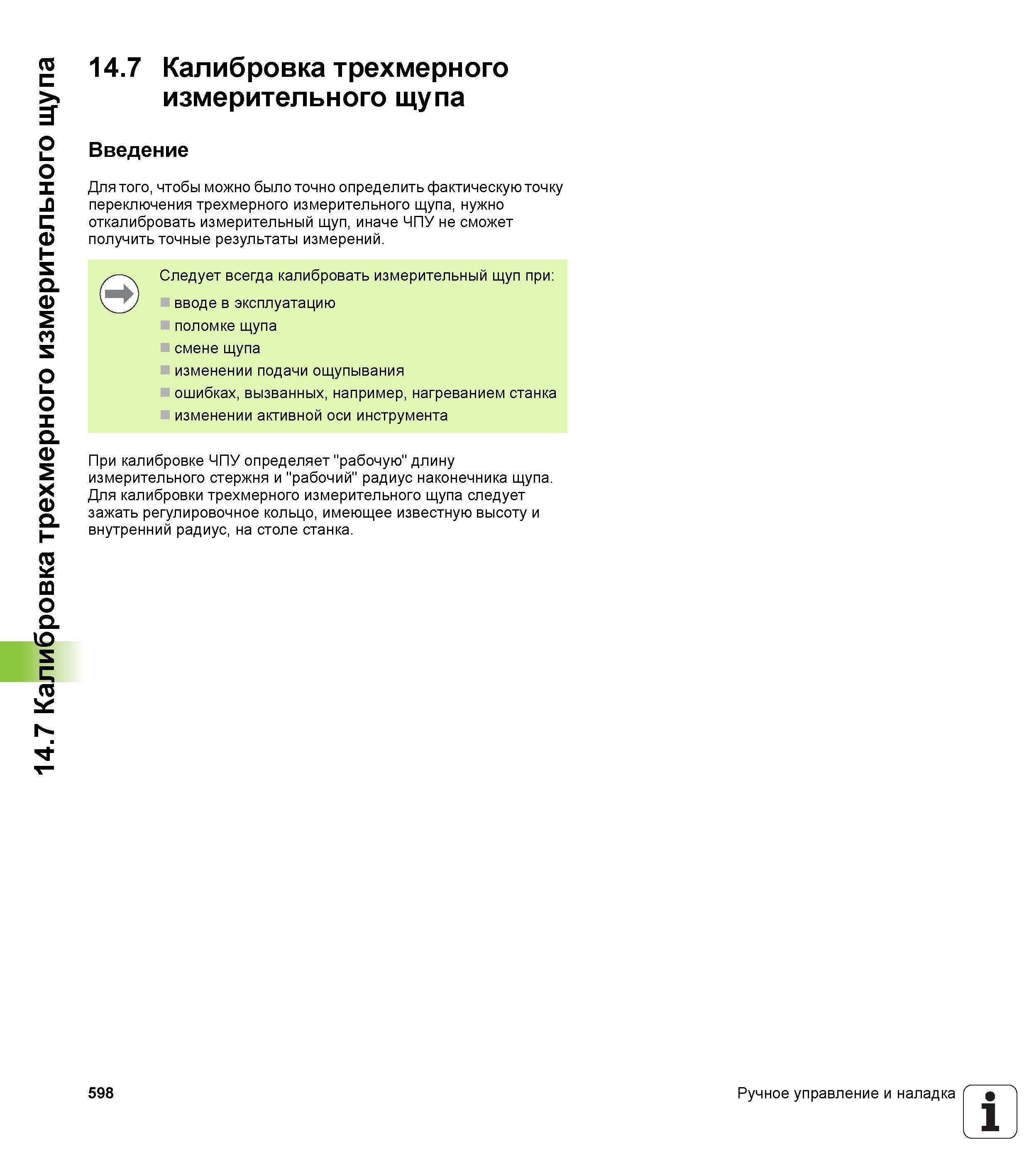

Калибровка трехмерного измерительного щупа Введение Для того, чтобы можно было точно определить фактическую точку переключения598 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.598 |
|||||
Калибровка трехмерного измерительного щупа Введение Для того, чтобы можно было точно определить фактическую точку переключения Калибровка трехмерного измерительного щупа Введение Для того, чтобы можно было точно определить фактическую точку переключения _ трехмерного измерительного щупа, нужно откалибровать измерительный щуп, иначе ЧПУ не сможет получить точные результаты измерений. Следует всегда калибровать измерительный щуп при: вводе в эксплуатацию поломке щупа смене щупа изменении подачи ощупывания ошибках, вызванных, например, нагреванием станка изменении активной оси инструмента При калибровке ЧПУ определяет "рабочую" длину измерительного стержня и "рабочий" радиус наконечника щупа. Для калибровки трехмерного измерительного щупа следует зажать регулировочное кольцо, имеющее известную высоту и внутренний радиус, на столе станка. 598 Ручное управление и наладка 1 14.7 Калибровка трехмерного измерительного щупа 14.7 |
|||||
