Как выбрать режущий инструмент для токарной обработки на металлорежущих станках? Рекомендации компании-производителя инструмента

Как выбрать режущий инструмент для токарной обработки на металлорежущих станках? Рекомендации компании-производителя инструмента

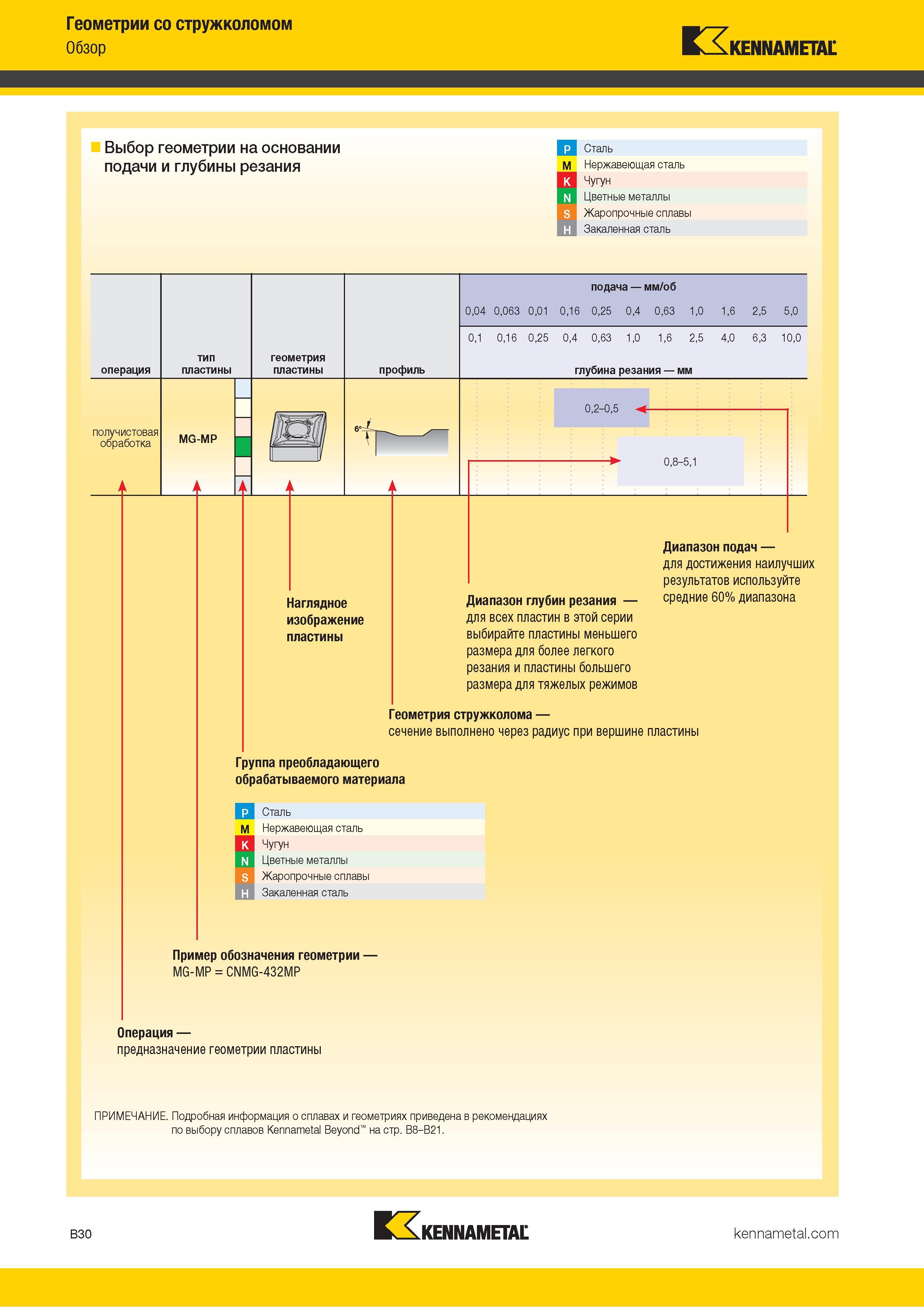

Как выбрать режущий инструмент для токарной обработки на металлорежущих станках? Рекомендации компании-производителя инструмента _ Сменные режущие пластины Геометрии со стружколомом Обзор Выбор геометрии на основании подачи и глубины резания P Сталь M Нержавеющая сталь K Чугун N Цветные металлы S Жаропрочные сплавы H Закаленная сталь операция тип пластины геометрия пластины профиль подача мм/об 0,04 0,063 0,01 0,16 0,25 0,4 0,63 1,0 1,6 2,5 5,0 0,1 0,16 0,25 0,4 0,63 1,0 1,6 2,5 4,0 6,3 10,0 глубина резания мм получистовая обработка MG-MP 0,2-0,5 0,8-5,1 Наглядное изображение пластины Диапазон глубин резания для всех пластин в этой серии выбирайте пластины меньшего размера для более легкого резания и пластины большего размера для тяжелых режимов Геометрия стружколома сечение выполнено через радиус при вершине пластины Диапазон подач для достижения наилучших результатов используйте средние 60% диапазона Группа преобладающего обрабатываемого материала P ь та Ст M Нержавеющая сталь K Чугун N Цветные металлы S Жаропрочные сплавы H Закаленная сталь Пример обозначения геометрии MG-MP = CNMG-432MP Операция предназначение геометрии пластины ПРИМЕЧАНИЕ. Подробная информация о сплавах и геометриях приведена в рекомендациях по выбору сплавов Kennametal Beyond на стр. B8 B21. B30 Kennametal
