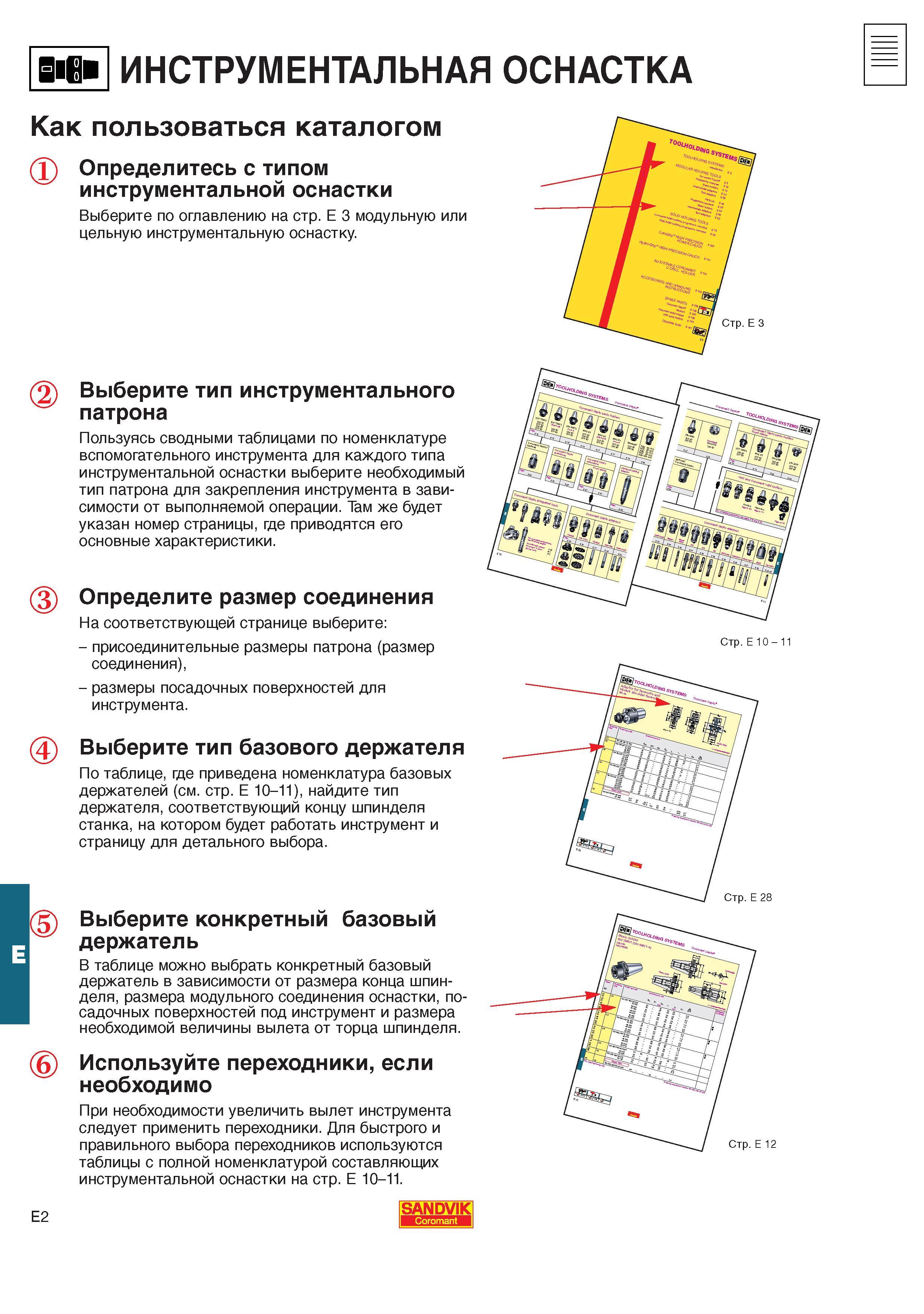

Как правильно выбирать оснастку Sandvik в инструментальном каталоге за 2001 год Основная последовательность по выбору технологического решения ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Как пользоваться каталогом Определитесь с типом инструментальной оснастки Выберите по оглавлению на стр. Е 3 модульную или цельную инструментальную оснастку. 0 Выберите тип инструментального патрона Пользуясь сводными таблицами по номенклатуре вспомогательного инструмента для каждого типа инструментальной оснастки выберите необходимый тип патрона для закрепления инструмента в зависимости от выполняемой операции. Там же будет указан номер страницы где приводятся его основные характеристики. Определите размер соединения На соответствующей странице выберите - присоединительные размеры патрона (размер соединения) - размеры посадочных поверхностей для инструмента. Выберите тип базового держателя По таблице где приведена номенклатура базовых держателей (см. стр. Е 10-1 1) найдите тип держателя соответствующий концу шпинделя станка на котором будет работать инструмент и страницу для детального выбора. Выберите конкретный базовый держатель В таблице можно выбрать конкретный базовый держатель в зависимости от размера конца шпинделя размера модульного соединения оснастки посадочных поверхностей под инструмент и размера необходимой величины вылета от торца шпинделя. Используйте переходники если необходимо При необходимости увеличить вылет инструмента следует применить переходники. Для быстрого и правильного выбора переходников используются таблицы с полной номенклатурой составляющих инструментальной оснастки на стр. Е 10-11. Стр. E 10 - 11 E2 SANDVIK
