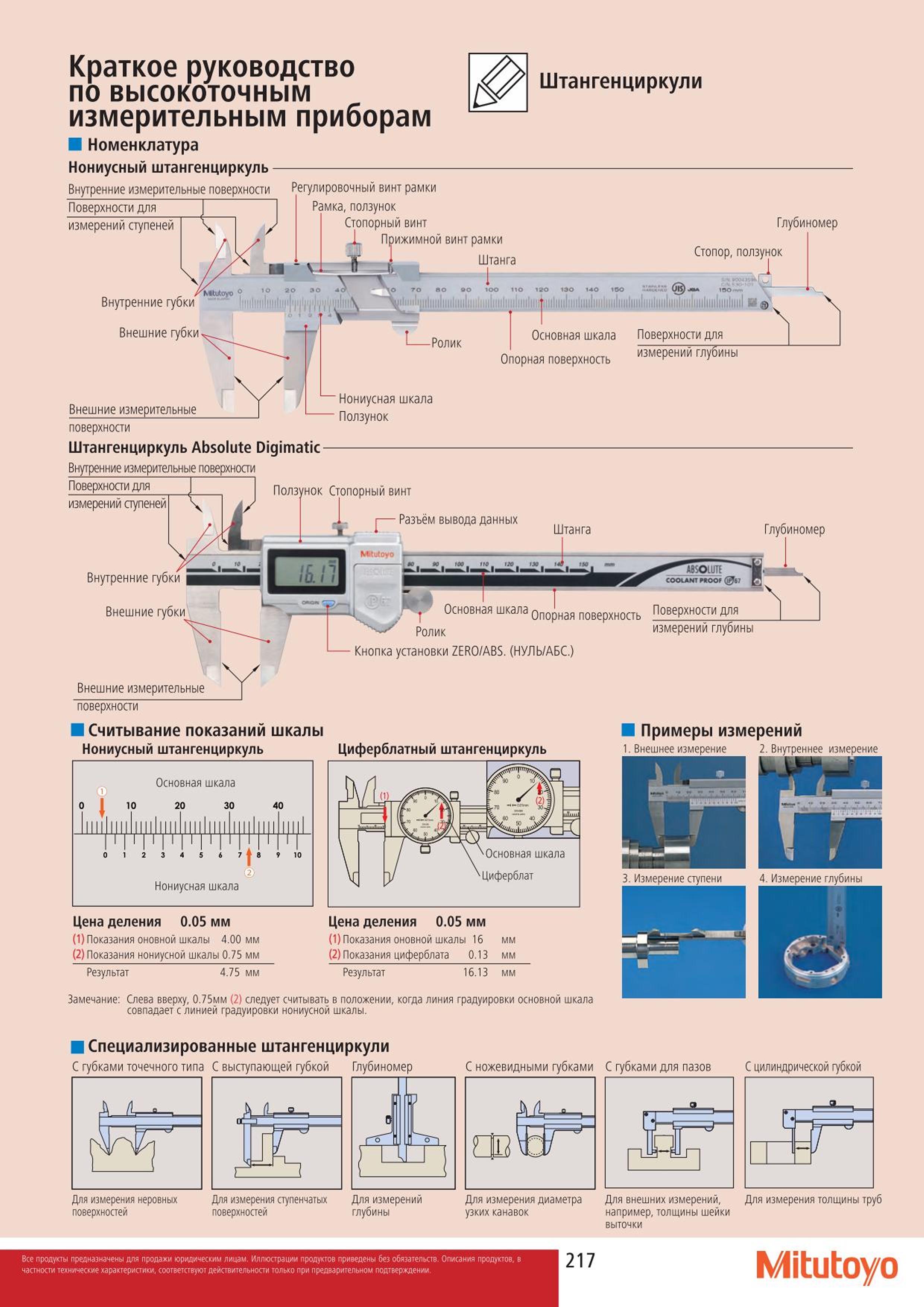

Как пользоваться штангенциркулем Краткое руководство Mitutoyo Quick Guide Считывание показаний шкалы нониусного инструмента Примеры наружных и внутренних измерений Краткое руководство по высокоточным измерительным приборам Номенклатура Нониусный штангенциркуль Штангенциркули Внутренние измерительные поверхности Регулировочный винт рамки Рамка ползунок Стопорный винт J Прижимной винт рамки Штанга -4 IO то во во 100 НО 120 190 КО 1вО Глубиномер Стопор ползунок IBOrr "мМоуо зо Y Внутренние губки " оли к Основная шкала Поверхности для Опорная поверхность измерений глубины Нониусная шкала Ползунок поверхности Штангенциркуль Absolute Digimatic -- Внутренние измерительные поверхности Поверхности для J ползунок Стопорный винт Внутренние губки Внешние губки f Основная шкала опорная поверхность Поверхности для '' ролик измерений глубины Кнопка установки ZERO ABS. (НУЛЬ АБС.) Внешние измерительные поверхности Считывание показаний шкалы Нониусный штангенциркуль Циферблатный штангенциркуль Примеры измерений 1. Внешнее измерение 2. Внутреннее измерение Цена деления 0.05 мм (1) Показания оновной шкалы 4.00 мм (2) Показания нониусной шкалы 0.75 мм Цена деления 0.05 мм (1) Показания оновной шкалы 16 мм (2) Показания циферблата 0.13 мм Результат 4.75 мм Результат 16.13 мм Замечание: Слева вверху 0.75мм (2) следует считывать в положении когда линия градуировки основной шкала совпадает с линией градуировки нониусной шкалы. Специализированные штангенциркули С губками точечного типа С выступающей губкой Глубиномер f 4 r rT Для измерения неровных поверхностей Для измерения ступенчатых Для измерений поверхностей глубины С ножевидными губками С губками для пазов С цилиндрической губкой узких канавок например толщины шеики выточки Mitutoyo
