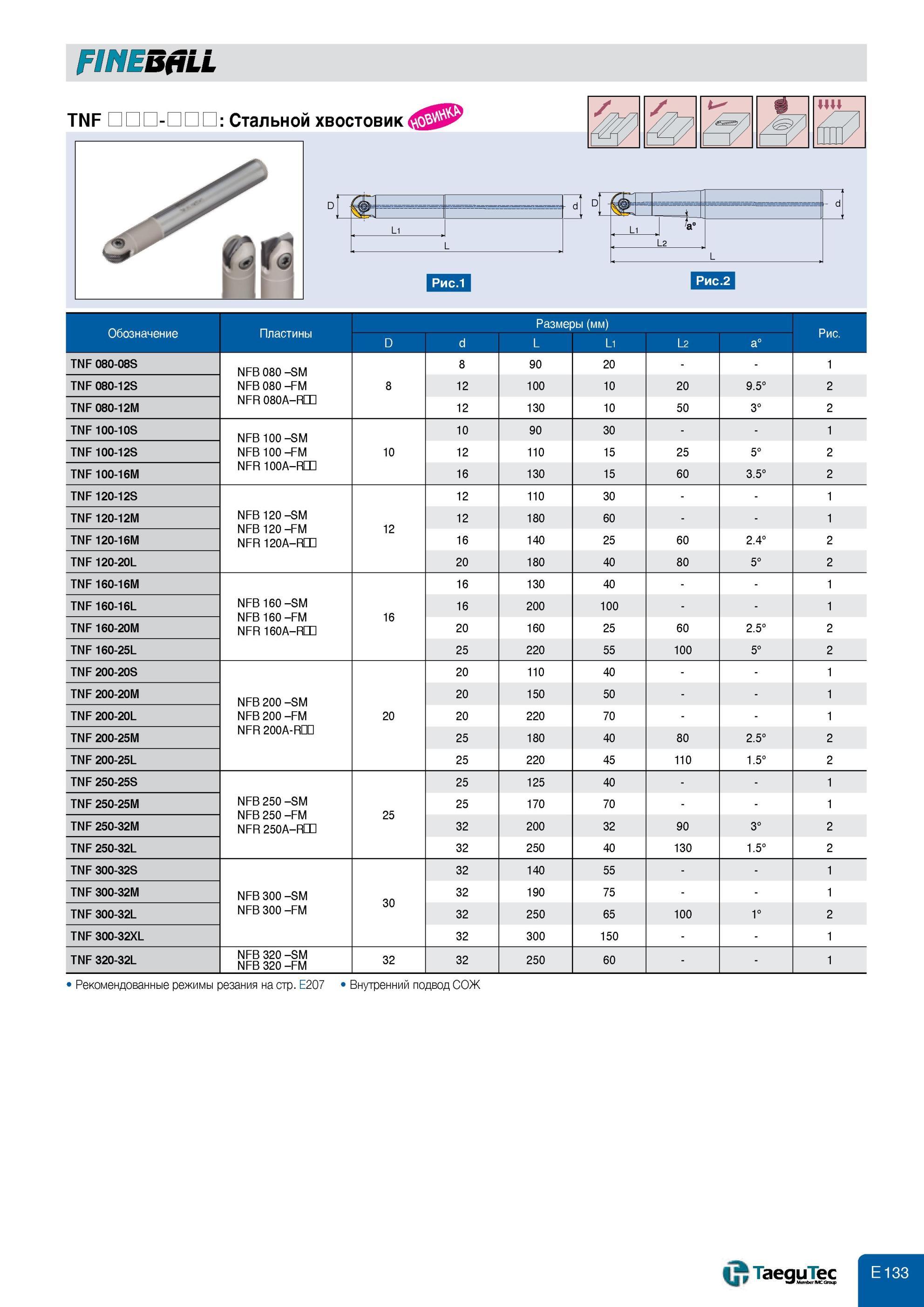

Изображения, варианты технологического применения и основные размеры сборных концевых фрез Taegutec TNF FINEBALL со сменными режущими твердосплавными пластинами и каналами для внутреннего подвода СОЖ Обозначение Пластины Размеры (мм) D d L L1 L2 a° Рис. TNF 080-08S NFB 080 -SM NFB 080 -FM NFR 080A-F0H 8 8 90 20 1 TNF 080-12S 12 100 10 20 9.5° 2 TNF 080-12M 12 130 10 50 3° 2 TNF 100-10S NFB 100 -SM NFB 100 -FM NFR 100A-RIH 10 10 90 30 1 TNF 100-12S 12 110 15 25 5° 2 TNF 100-16M 16 130 15 60 3.5° 2 TNF 120-12S NFB 120 -SM NFB 120 -FM NFR 120A-RIH 12 12 110 30 1 TNF 120-12M 12 180 60 1 TNF 120-16M 16 140 25 60 2.4° 2 TNF 120-20L 20 180 40 80 5° 2 TNF 160-16M NFB 160 -SM NFB 160 -FM NFR 160A-RH] 16 16 130 40 1 TNF 160-16L 16 200 100 1 TNF 160-20M 20 160 25 60 2.5° 2 TNF 160-25L 25 220 55 100 5° 2 TNF 200-20S NFB 200 -SM NFB 200 -FM NFR 200A-RHD 20 20 110 40 1 TNF 200-20M 20 150 50 1 TNF 200-20L 20 220 70 1 TNF 200-25M 25 180 40 80 2.5° 2 TNF 200-25L 25 220 45 110 1.5° 2 TNF 250-25S NFB 250 -SM NFB 250 -FM NFR 250A-RDH 25 25 125 40 1 TNF 250-25M 25 170 70 1 TNF 250-32M 32 200 32 90 3° 2 TNF 250-32L 32 250 40 130 1.5° 2 TNF 300-32S NFB 300 -SM NFB 300 -FM 30 32 140 55 1 TNF 300-32M 32 190 75 1 TNF 300-32L 32 250 65 100 1° 2 TNF 300-32XL 32 300 150 1 TNF 320-32L NFB 320 -SM NFB 320 -FM 32 32 250 60 1 1 Рекомендованные режимы резания на стр. E207 Внутренний подвод СОЖ D d D L Обозначение позиции Размеры Стальной хвостовик плунжерного фрезерования с интерполяцией FINEB0LL TNF Стальной хвостовик ,' 1 # 1 1 ts1 fin - d L1 L _LlJ a L2
