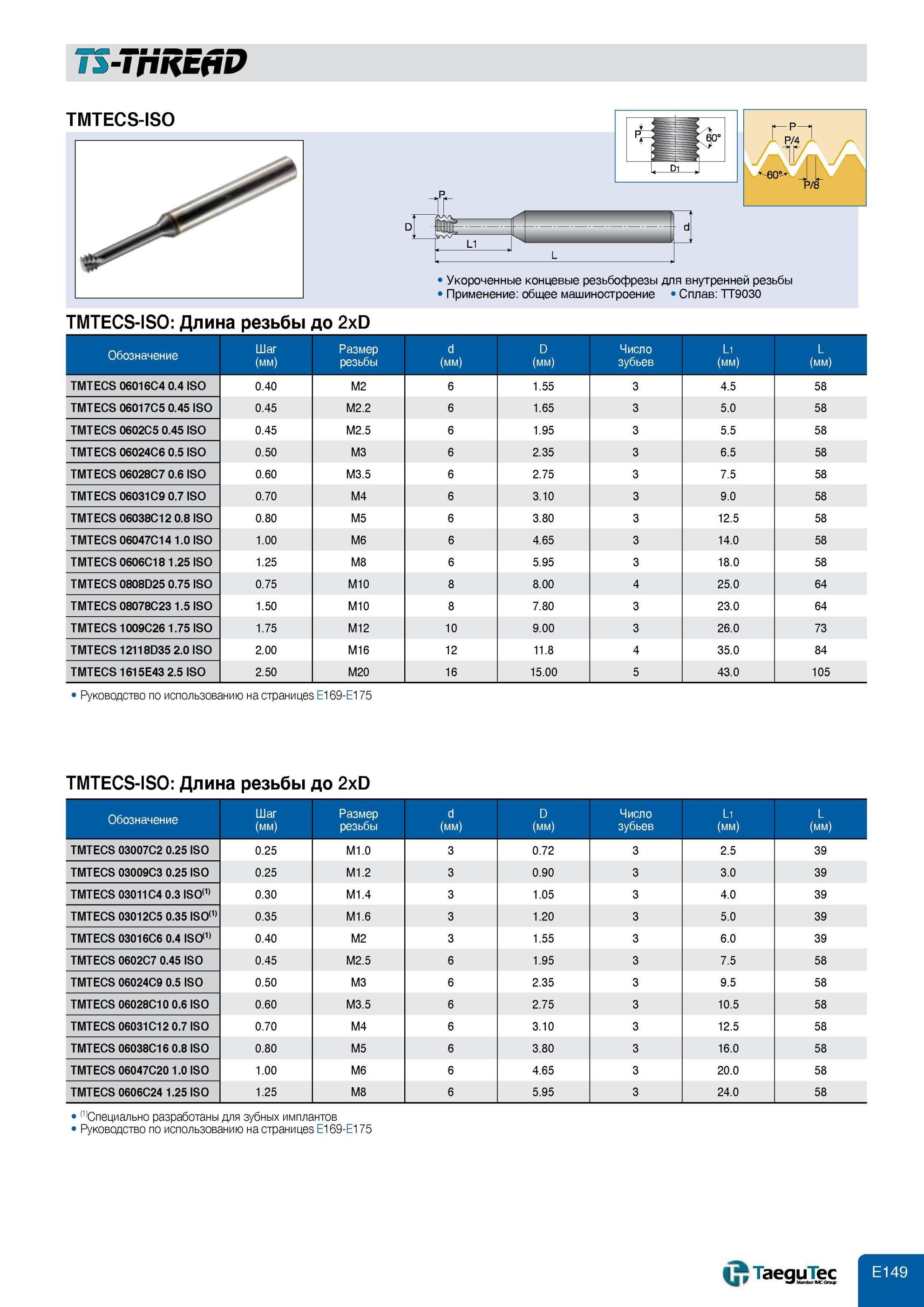

Изображение и основные характеристики металлорежущего фрезерного инструмента ТаегуТек для нарезания внутренней резьбы в общем машиностроении Укороченные м617 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E149 |
|||||
Изображение и основные характеристики металлорежущего фрезерного инструмента ТаегуТек для нарезания внутренней резьбы в общем машиностроении Укороченные м Изображение и основные характеристики металлорежущего фрезерного инструмента ТаегуТек для нарезания внутренней резьбы в общем машиностроении Укороченные монолитные твердосплавные резьбофрезы Марка твердого сплава TT9030 TMTECS 06024C6 0.5 ISO TMTECS-ISO -p P/4 '60°P/8 TMTECS-ISO Длина резьбы до 2xD Укороченные концевые резьбофрезы для внутренней резьбы Применение общее машиностроение Сплав ТТ9030 Обозначение Шаг (мм) Размер резьбы d (мм) D (мм) Число зубьев L1 (мм) L (мм) TMTECS 06016C4 0.4 ISO 0.40 M2 6 1.55 3 4.5 58 TMTECS 06017C5 0.45 ISO 0.45 M2.2 6 1.65 3 5.0 58 TMTECS 0602C5 0.45 ISO 0.45 M2.5 6 1.95 3 5.5 58 TMTECS 06024C6 0.5 ISO 0.50 M3 6 2.35 3 6.5 58 TMTECS 06028C7 0.6 ISO 0.60 M3.5 6 2.75 3 7.5 58 TMTECS 06031C9 0.7 ISO 0.70 M4 6 3.10 3 9.0 58 TMTECS 06038C12 0.8 ISO 0.80 M5 6 3.80 3 12.5 58 TMTECS 06047C14 1.0 ISO 1.00 M6 6 4.65 3 14.0 58 TMTECS 0606C18 1.25 ISO 1.25 M8 6 5.95 3 18.0 58 TMTECS 0808D25 0.75 ISO 0.75 M10 8 8.00 4 25.0 64 TMTECS 08078C23 1.5 ISO 1.50 M10 8 7.80 3 23.0 64 TMTECS 1009C26 1.75 ISO 1.75 M12 10 9.00 3 26.0 73 TMTECS 12118D35 2.0 ISO 2.00 M16 12 11.8 4 35.0 84 TMTECS 1615E43 2.5 ISO 2.50 M20 16 15.00 5 43.0 105 1 Руководство по использованию на страницеs E169-E175 TMTECS-ISO Длина резьбы до 2xD Обозначение Шаг (мм) Размер резьбы d (мм) D (мм) Число зубьев L1 (мм) L (мм) TMTECS 03007C2 0.25 ISO 0.25 M1.0 3 0.72 3 2.5 39 TMTECS 03009C3 0.25 ISO 0.25 M1.2 3 0.90 3 3.0 39 TMTECS 03011C4 0.3 ISO(1) 0.30 M1.4 3 1.05 3 4.0 39 TMTECS 03012C5 0.35 ISO(1) 0.35 M1.6 3 1.20 3 5.0 39 TMTECS 03016C6 0.4 ISO11 0.40 M2 3 1.55 3 6.0 39 TMTECS 0602C7 0.45 ISO 0.45 M2.5 6 1.95 3 7.5 58 TMTECS 06024C9 0.5 ISO 0.50 M3 6 2.35 3 9.5 58 TMTECS 06028C10 0.6 ISO 0.60 M3.5 6 2.75 3 10.5 58 TMTECS 06031C12 0.7 ISO 0.70 M4 6 3.10 3 12.5 58 TMTECS 06038C16 0.8 ISO 0.80 M5 6 3.80 3 16.0 58 TMTECS 06047C20 1.0 ISO 1.00 M6 6 4.65 3 20.0 58 TMTECS 0606C24 1.25 ISO 1.25 M8 6 5.95 3 24.0 58 Специально разработаны для зубных имплантов Руководство по использованию на страницеs E169-E175 TaeguTec Member IMC aoj Для нарезания внутренней резьбы Применение общее машиностроение |
|||||
