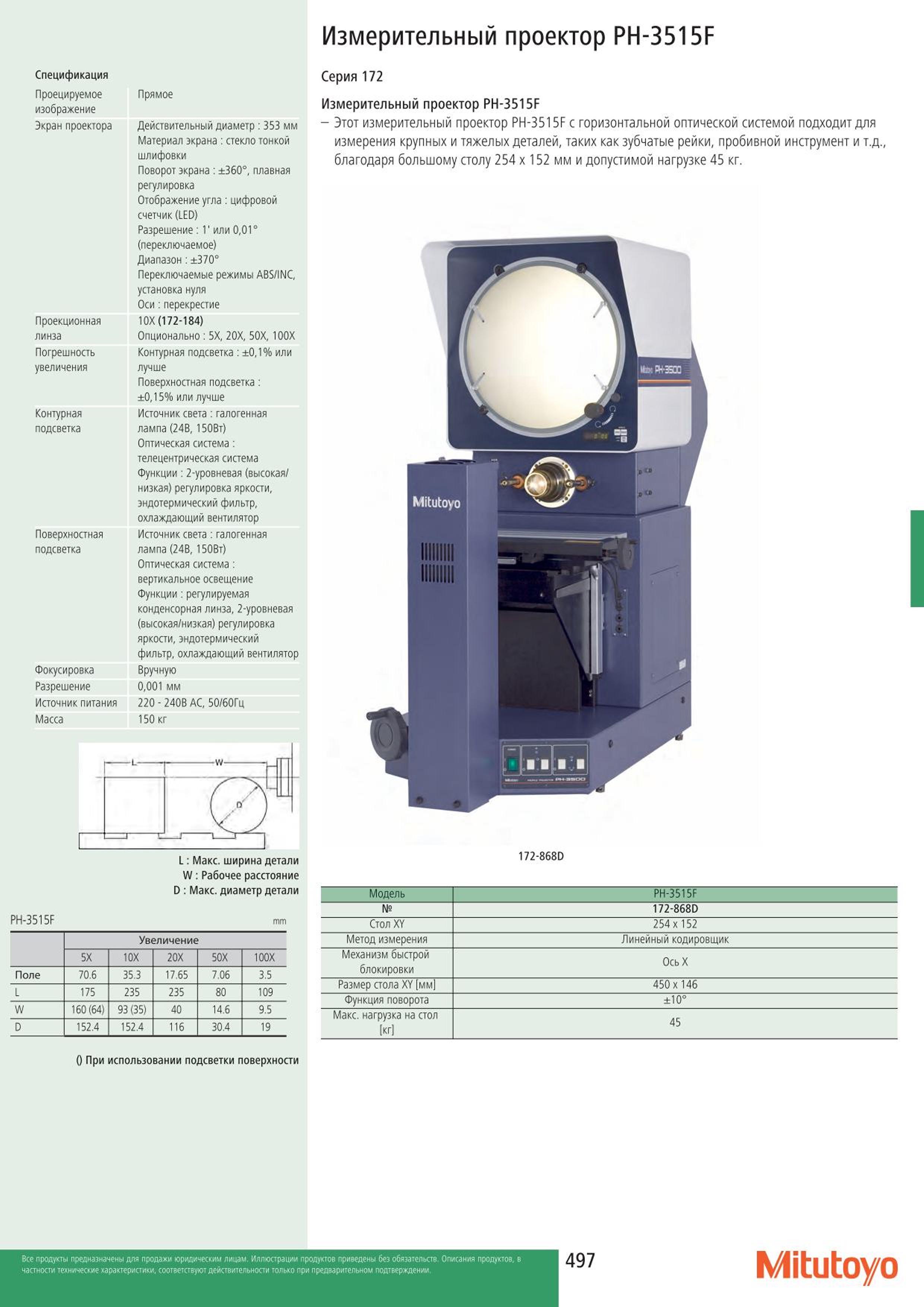

Измерительный проектор Mitutoyo PH-3515F Спецификация Проецируемое изображение Прямое Экран проектора Действительный диаметр: 353 мм Материал экрана стекло тонкой шлифовки Поворот экрана 360 плавная регулировка Отображение угла: цифровой счетчик (LED) Разрешение: или 001 (переключаемое) Диапазон: 370 Переключаемые режимы ABS INC установка нуля Оси перекрестие Проекционная линза 10Х (172-184) Опционально 5Х 20Х 50Х 100Х Погрешность увеличения Контурная подсветка 0.1% или лучше Поверхностная подсветка: 015% или лучше Контурная подсветка Источник света: галогенная лампа (24В 150Вт) Оптическая система: телецентрическая система Функции 2-уровневая (высокая низкая) регулировка яркости эндотермический фильтр охлаждающий вентилятор Поверхностная подсветка Источник света: галогенная лампа (24В 150Вт) Оптическая система: вертикальное освещение Функции: регулируемая конденсорная линза 2 уровневая (высокая низкая) регулировка яркости эндотермический фильтр охлаждающий вентилятор Фокусировка Вручную Разрешение 0001 мм Источник питания 220 240В АС 50 60Гц Масса 150 кг L Макс. ширина детали W: Рабочее расстояние D Макс. диаметр детали PH-3515F Увеличение 5Х 10Х 20Х X о U 1 wax Поле 70.6 35.3 17.65 7.06 3.5 L 175 235 235 80 109 W 160(64) 93(35) 40 14.6 9.5 D 152.4 152.4 116 30.4 19 О При использовании подсветки поверхности Серия 172 Измерительный проектор PH-3515F Этот измерительный проектор PH-3515F с горизонтальной оптической системой подходит для измерения крупных и тяжелых деталей таких как зубчатые рейки пробивной инструмент и т.д. благодаря большому столу 254 х 152 мм и допустимой нагрузке 45 кг. 172-868D Модель PH-3515F 172-868D Стол XY 254x 152 Метод измерения Линейный кодировщик Механизм быстрой блокировки Ось X Размер стола XY (мм 450x 146 Функция поворота 10 Максимальная нагрузка на стол КГ 45 497 Mitutoyo
