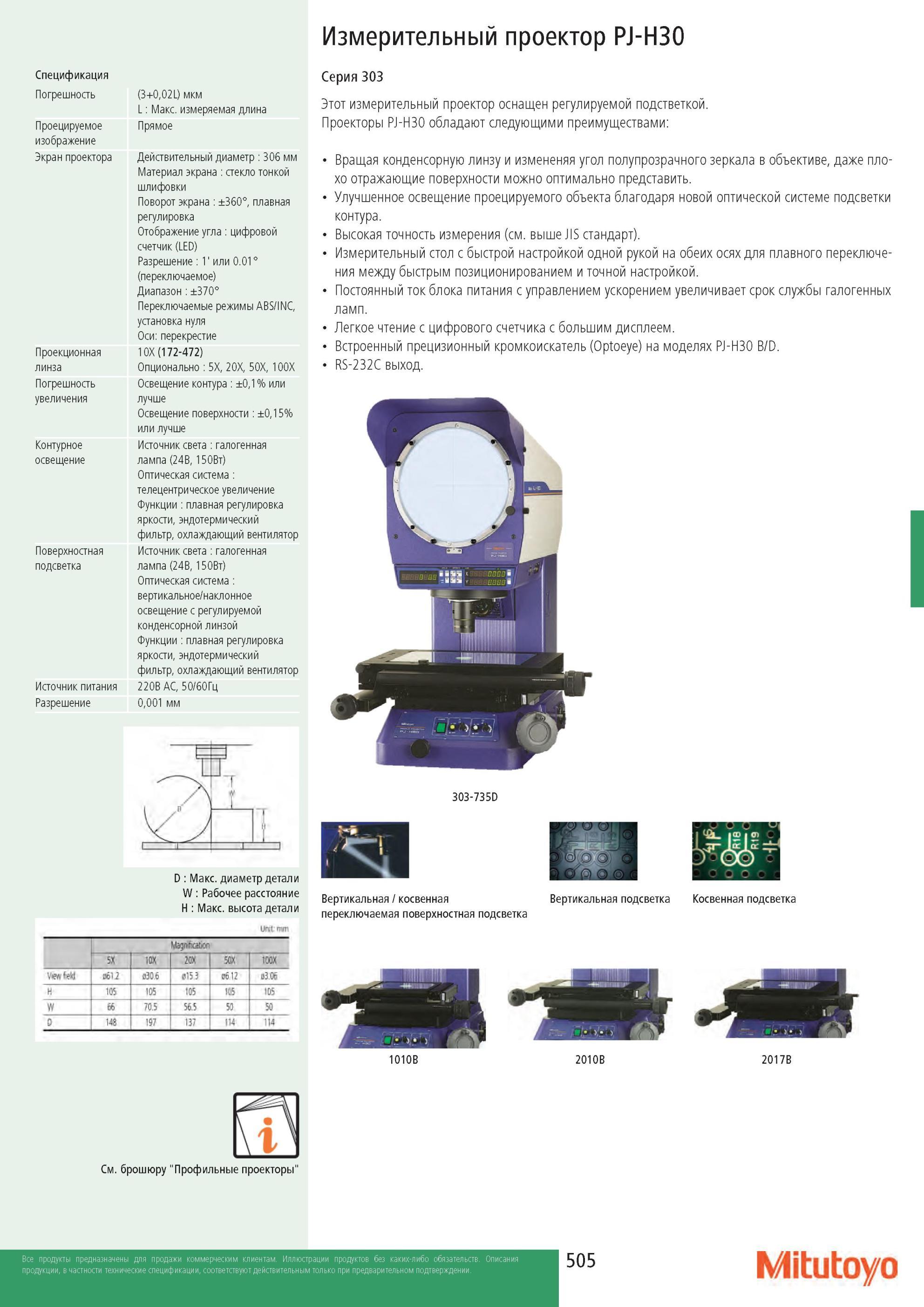

Измерительный проектор Митутойо PJ-H30 с плавной регулировкой яркости Преимущества и спецификация оптического прибора Измерительный проектор PJ-H30 Спецификация Погрешность Проецируемое изображение Экран проектора Проекционная линза Погрешность увеличения Контурное освещение Поверхностная подсветка Источник питания Разрешение (3+0,02L) мкм L Макс. измеряемая длина Прямое Действительный диаметр 306 мм Материал экрана стекло тонкой шлифовки Поворот экрана ±360°, плавная регулировка Отображение угла цифровой счетчик (LED) Разрешение 1' или 0.01° (переключаемое) Диапазон ±370° Переключаемые режимы ABS/INC, установка нуля Оси перекрестие 10X (172-472) Опционально 5X, 20X, 50X, 100X Освещение контура ±0,1% или лучше Освещение поверхности ±0,15% или лучше Источник света галогенная лампа (24В, 150Вт) Оптическая система телецентрическое увеличение Функции плавная регулировка яркости, эндотермический фильтр, охлаждающий вентилятор Источник света галогенная лампа (24В, 150Вт) Оптическая система вертикальное/наклонное освещение с регулируемой конденсорной линзой Функции плавная регулировка яркости, эндотермический фильтр, охлаждающий вентилятор 220B AC, 50/60Гц 0,001 мм D Максимальный диаметр детали W Рабочее расстояние H Макс. высота детали Magnification 5Х IQX 20Х 5QX 100Х V ew fieid а612 0306 015 3 0612 0306 Н 105 105 105 SQ5 105 W 66 70.5 56.5 50 50 148 197 ,37 114 114 Серия 303 Этот измерительный проектор оснащен регулируемой подстветкой. Проекторы PJ-H30 обладают следующими преимуществами Вращая конденсорную линзу и измененяя угол полупрозрачного зеркала в объективе, даже плохо отражающие поверхности можно оптимально представить. Улучшенное освещение проецируемого объекта благодаря новой оптической системе подсветки контура. Высокая точность измерения (см. выше JIS стандарт). Измерительный стол с быстрой настройкой одной рукой на обеих осях для плавного переключения между быстрым позиционированием и точной настройкой. Постоянный ток блока питания с управлением ускорением увеличивает срок службы галогенных ламп. Легкое чтение с цифрового счетчика с большим дисплеем. Встроенный прецизионный кромкоискатель (Optoeye) на моделях PJ-H30 B/D. RS-232C выход. Вертикальная / косвенная Вертикальная подсветка Косвенная подсветка переключаемая поверхностная подсветка 1010B 2010B 2017B См. брошюру "Профильные проекторы" 505 Mitutoyo
