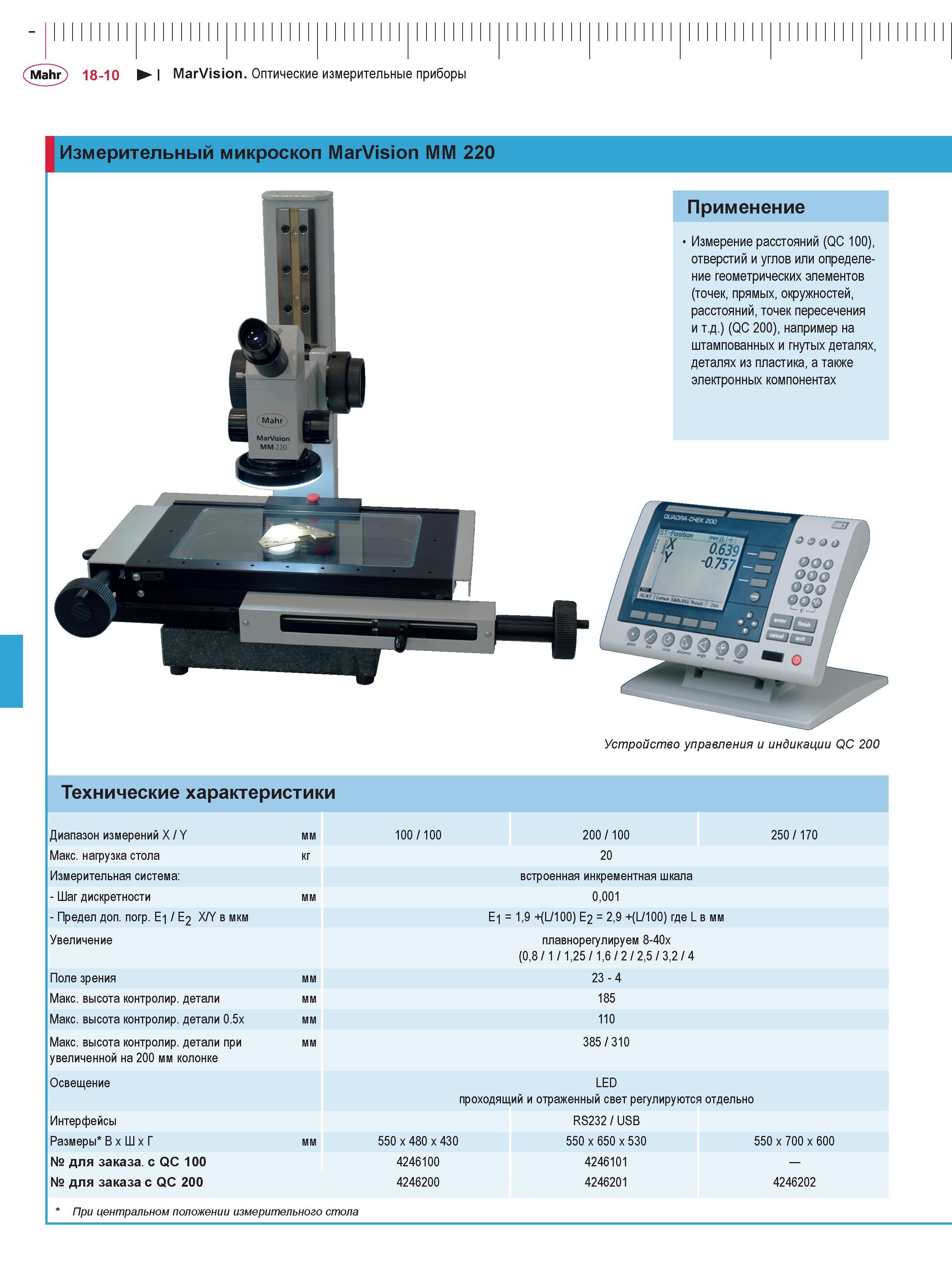

Измерительный микроскоп MarVision MM 220 Измерение расстояний (QC 100), отверстий и углов или определение геометрических элементов _ (точек, прямых, окружностей, расстояний, точек пересечения и т.д.) (QC 200), например на штампованных и гнутых деталях, деталях из пластика, а также электронных компонентах Устройство управления и индикации QC 200 технические характеристики Диапазон измерений X / Y мм 100 / 100 200 / 100 250 / 170 макс. нагрузка стола кг 20 Измерительная система: - Шаг дискретности - Предел доп. погр. E1 / E2 X/Y в мкм мм встроенная инкрементная шкала 0,001 Е1 = 1,9 +(L/100) E2 = 2,9 +(L/100) где L в мм Увеличение плавнорегулируем 8-40х (0,8 / 1 / 1,25 / 1,6 / 2 / 2,5 / 3,2 / 4 Поле зрения мм 4 3 2 макс. высота контролир. детали мм 185 макс. высота контролир. детали 0.5x мм 110 макс. высота контролир. детали при увеличенной на 200 мм колонке мм 385 / 310 Освещение LED проходящий и отраженный свет регулируются отдельно Интерфейсы RS232 / USB размеры* В x x мм 550 x 480 x 430 550 x 650 x 530 550 x 700 x 600 kin П Л Л Л А п п 4246100 4246200 4246101 4246201 № для заказа. с qc 100 № для заказа с QC 200 4246202 При центральном положении измерительного стола Mahr 18-10 I MarVision. Оптические измерительные приборы Применение Применение
