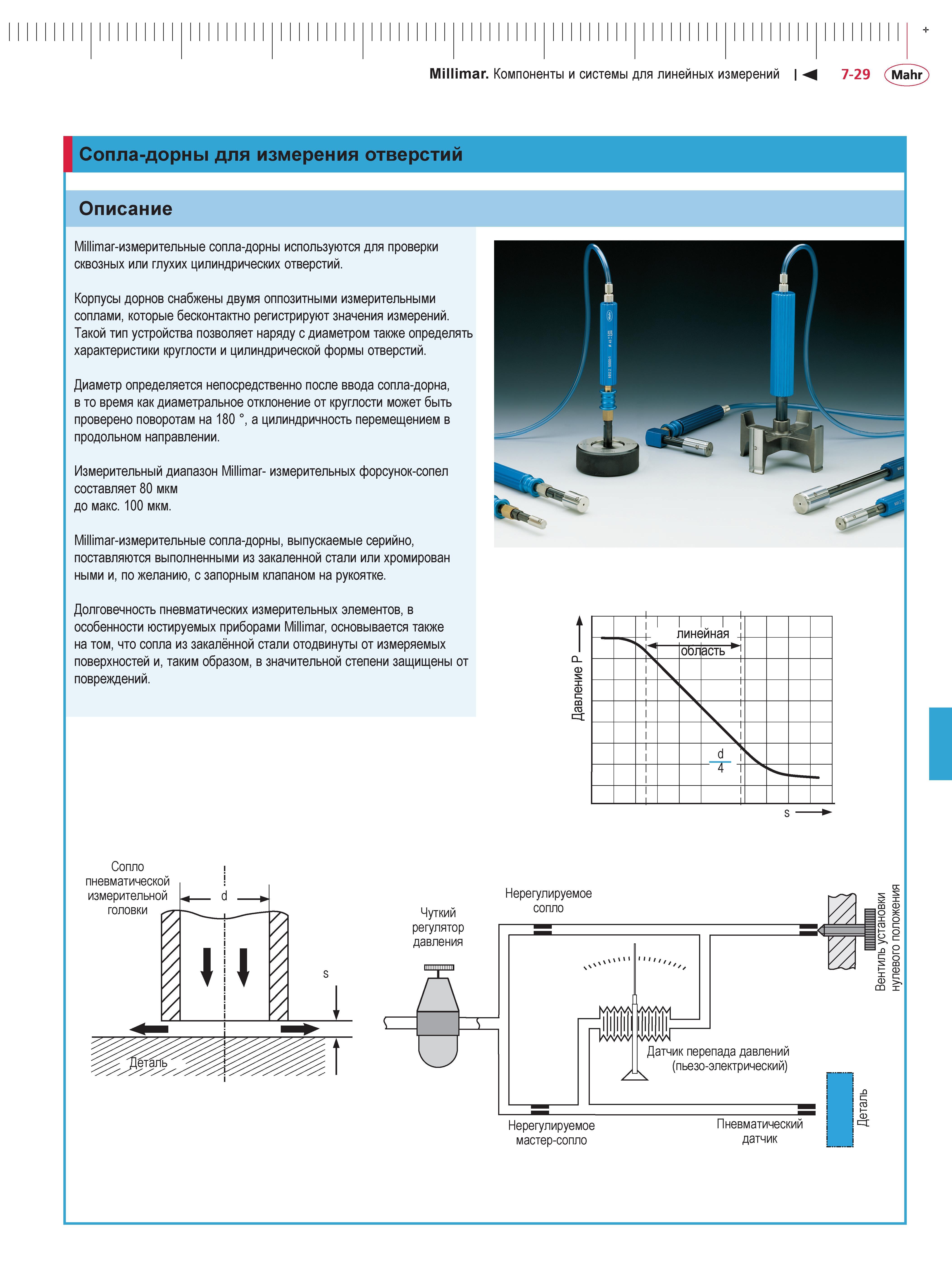

Измерительные сопла-дорны Mahr Millimar используются для проверки сквозных или глухих цилиндрических отверстий. Корпусы дорнов снабжены двумя оппозитными измерительными соплами которые бесконтактно регистрируют значения измерений. Такой тип устройства позволяет наряду с диаметром также определять характеристики круглости и цилиндрической формы отверстий. Диаметр определяется непосредственно после ввода сопла-дорна в то время как диаметральное отклонение от круглости может быть проверено поворотам на 180 а цилиндричность перемещением в продольном направлении. Измерительный диапазон Millimar- измерительных форсунок-сопел составляет 80 мкм до макс. 100 мкм. Millimar-измерительные сопла-дорны выпускаемые серийно поставляются выполненными из закаленной стали или хромирован ными и по желанию с запорным клапаном на рукоятке. Долговечность пневматических измерительных элементов в особенности юстируемых приборами Millimar основывается также на том что сопла из закалённой стали отодвинуты от измеряемых поверхностей и таким образом в значительной степени защищены от повреждений. 1 i.i лин ейная область и Сопло пневматической измерительной головки Чуткий регулятор давления Нерегулируемое сопло Датчик перепада давлений (пьезо-электрический) Нерегулируемое мастер-сопло Пневматический датчик s Millimar Сопла-дорны для измерения отверстий Описание
