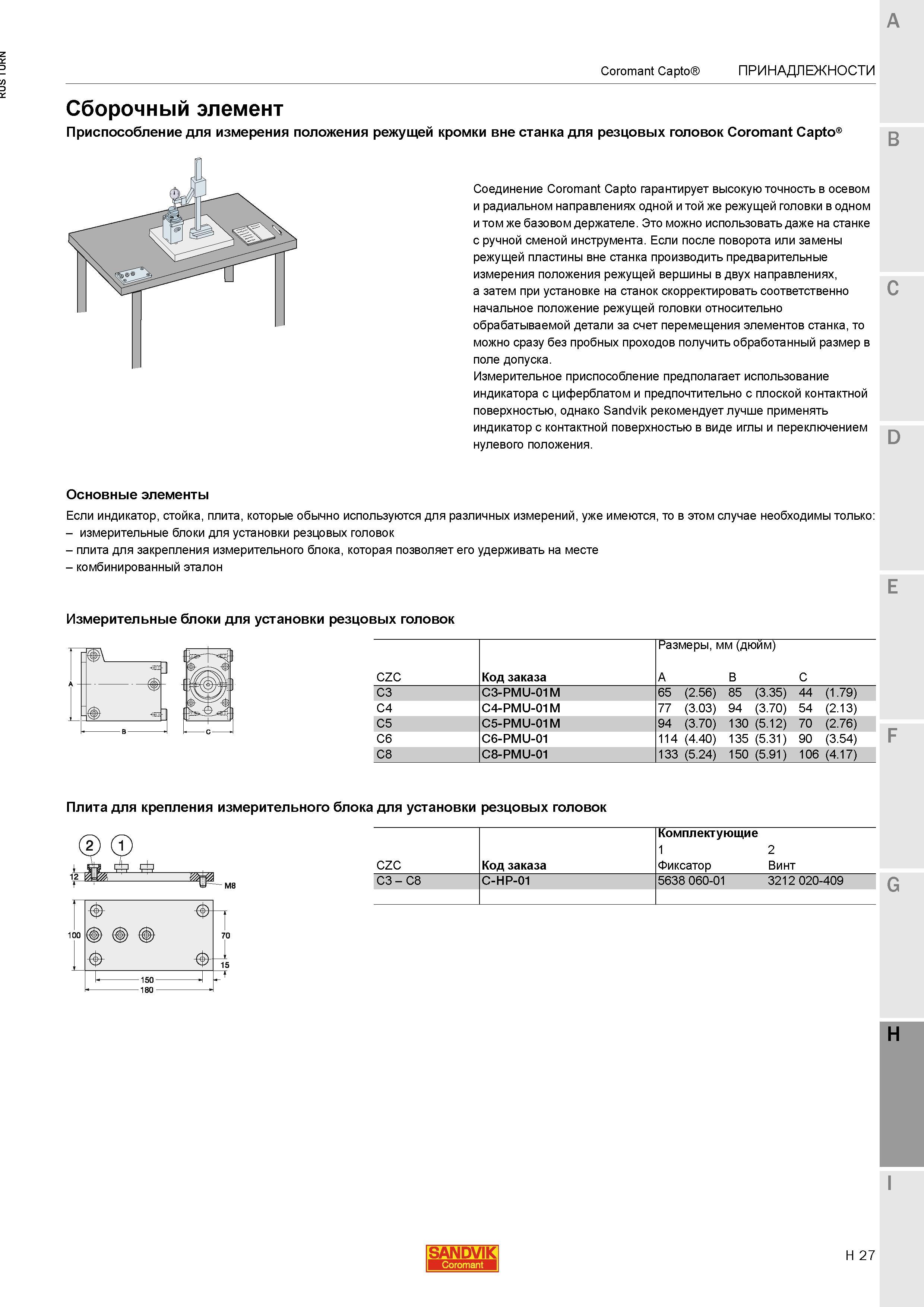

Измерительное приспособление для настройки инструментальных наладок Sandvik предполагает использование индикатора с циферблатом и предпочтительно с плоской контактной поверхностью однако инструментальная компания Sandvik Coromant рекомендует лучше применять индикатор с контактной поверхностью в виде иглы и переключением нулевого положения. Основные элементы Если индикатор стойка плита которые обычно используются для различных измерений уже имеются то в этом случае необходимы только измерительные блоки для установки резцовых головок плита для закрепления измерительного блока которая позволяет его удерживать на месте комбинированный эталон Измерительные блоки для установки резцовых головок E CZC Код заказа Размеры мм (дюйм) ABC C3 C3-PMU-01M 65 (2.56) 85 (3.35) 44 (1.79) C4 C4-PMU-01M 77 (3.03) 94 (3.70) 54 (2.13) C5 C5-PMU-01M 94 (3.70) 130 (5.12) 70 (2.76) C6 C6-PMU-01 114 (4.40) 135 (5.31) 90 (3.54) C8 C8-PMU-01 133 (5.24) 150 (5.91) 106 (4.17) F Плита для крепления измерительного блока для установки резцовых головок 150 180 CZC Код заказа Комплектующие 1 2 Фиксатор Винт 8 C 3 C C-HP-01 5638 060-01 3212 020-409 G SANDVIK Coromant H H 27 Coromant Capto Принадлежности Сборочный элемент Приспособление для измерения положения режущей кромки вне станка для резцовых головок Coromant Capto Соединение Coromant Capto гарантирует высокую точность в осевом и радиальном направлениях одной и той же режущей головки в одном и том же базовом держателе. Это можно использовать даже на станке с ручной сменой инструмента. Если после поворота или замены режущей пластины вне станка производить предварительные измерения положения режущей вершины в двух направлениях а затем при установке на станок скорректировать соответственно начальное положение режущей головки относительно обрабатываемой детали за счет перемещения элементов станка то можно сразу без пробных проходов получить обработанный размер в поле допуска.
