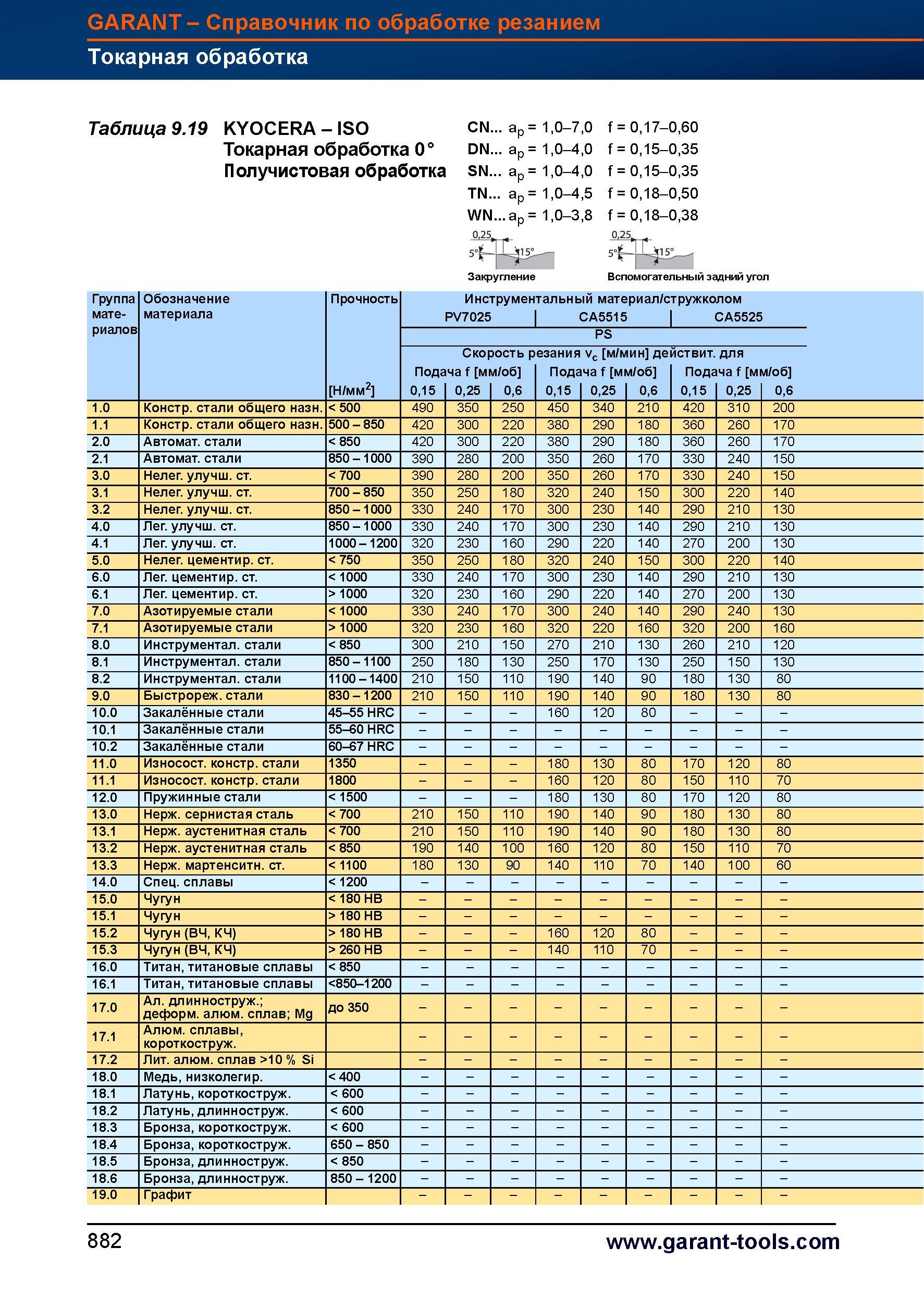

ISO Токарная обработка 0° Получистовая обработка Токарный инструмент Garant Hoffmann Вспомогательный задний угол Группа материалов Обознач

ISO Токарная обработка 0° Получистовая обработка Токарный инструмент Garant Hoffmann Вспомогательный задний угол Группа материалов Обозначение материала Прочность Н/мм2 Инструментальный материал / стружколом PV7025 CA5515 CA5525 PS Пода 0,15 Скор ча f м 0,25 ость р м/об 0,6 езания Пода 0,15 Vc м/м ча м 0,25 ин де м/об 0,6 йствит. Пода 0,15 для ча м 0,25 м/об 0,6 1.0 Конструкционные стали общего назначения 500 490 350 250 450 340 210 420 310 200 1.1 Конструкционные стали общего назначения 500 - 850 420 300 220 380 290 180 360 260 170 2.0 Автоматные стали 850 420 300 220 380 290 180 360 260 170 2.1 Автоматные стали 850 - 1000 390 280 200 350 260 170 330 240 150 3.0 Нелегированные улучшенные стали 700 390 280 200 350 260 170 330 240 150 3.1 Нелегированные улучшенные стали 700 - 850 350 250 180 320 240 150 300 220 140 3.2 Нелегированные улучшенные стали 850 - 1000 330 240 170 300 230 140 290 210 130 4.0 Легированные улучшенные стали 850 - 1000 330 240 170 300 230 140 290 210 130 4.1 Легированные улучшенные стали 1000 - 1200 320 230 160 290 220 140 270 200 130 5.0 Нелегированные цементируемые стали 750 350 250 180 320 240 150 300 220 140 6.0 Легированные цементированные стали 1000 330 240 170 300 230 140 290 210 130 6.1 Легированные цементированные стали > 1000 320 230 160 290 220 140 270 200 130 7.0 Азотируемые стали 1000 330 240 170 300 240 140 290 240 130 7.1 Азотируемые стали > 1000 320 230 160 320 220 160 320 200 160 8.0 Инструментальные стали 850 300 210 150 270 210 130 260 210 120 8.1 Инструментальные стали 850 - 1100 250 180 130 250 170 130 250 150 130 8.2 Инструментальные стали 1100 - 1400 210 150 110 190 140 90 180 130 80 9.0 Быстрорежущие стали 830 - 1200 210 150 110 190 140 90 180 130 80 10.0 Закалённые стали 45-55 HRC - 160 120 80 - 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 - 180 130 80 170 120 80 11.1 Износостойкие конструкционные стали 1800 - 160 120 80 150 110 70 12.0 Пружинные стали 1500 - 180 130 80 170 120 80 13.0 Нержавеющая сернистая сталь 700 210 150 110 190 140 90 180 130 80 13.1 Нержавеющая аустенитная сталь 700 210 150 110 190 140 90 180 130 80 13.2 Нержавеющая аустенитная сталь 850 190 140 100 160 120 80 150 110 70 13.3 Нержавеющие мартенситные стали 1100 180 130 90 140 110 70 140 100 60 14.0 Специальные сплавы 1200 - 15.0 Чугун 180 HB - 15.1 Чугун > 180 HB - 15.2 Чугун (ВЧ, КЧ) > 180 HB - 160 120 80 - 15.3 Чугун (ВЧ, КЧ) > 260 HB - 140 110 70 - 16.0 Титан, титановые сплавы 850 - 16.1 Титан, титановые сплавы 850-1200 - 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 - 17.1 Алюминивые сплавы, короткостружечные - 17.2 Лит. алюм. сплав >10 % Si - 18.0 Медь низколегированная 400 - 18.1 Латунь короткостружечная 600 - 18.2 Латунь длинностружечная 600 - 18.3 Бронза короткостружечная 600 - 18.4 Бронза короткостружечная 650 - 850 - 18.5 Бронза длинностружечная 850 - 18.6 Бронза длинностружечная 850 - 1200 - 19.0 Графит - 882 GARANT - Справочник по обработке резанием Токарная обработка Таблица 9.19 KYOCERA - CN... ap DN... ap SN... ap 1,0 7,0 1,0-4,0 1,0-4,0 TN... аР = 1,0-4,5 WN... ар = 1,0-3,8 S& 5- 0,17-0,60 0,15-0,35 0,15-0,35 f = 0,18-0,50 f = 0,18-0,38 0,25, „
