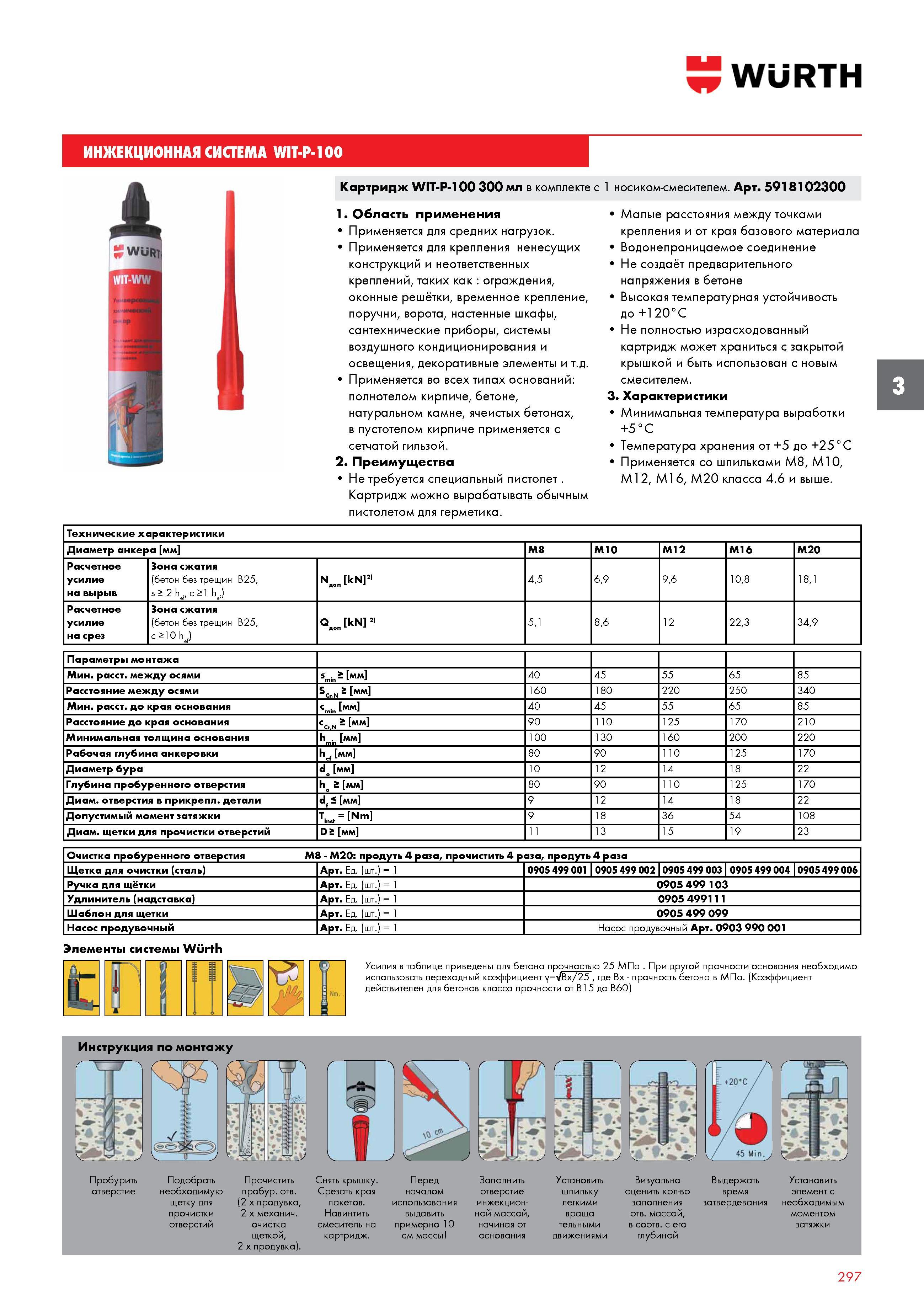

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH WIT-P-100 Картридж 300 мл в комплекте с 1 носиком-смесителем. Артикул 5918102300 1. Область применения Применяется для средних нагрузок. Применяется для крепления ненесущих конструкций и неответственных креплений, таких как ограждения, оконные решётки, временное крепление, поручни, ворота, настенные шкафы, сантехнические приборы, системы воздушного кондиционирования и освещения, декоративные элементы и т.д. Применяется во всех типах оснований полнотелом кирпиче, бетоне, натуральном камне, ячеистых бетонах, в пустотелом кирпиче применяется с сетчатой гильзой. 2. Преимущества Не требуется специальный пистолет Картридж можно вырабатывать обычным пистолетом для герметика. Малые расстояния между точками крепления и от края базового материала Водонепроницаемое соединение Не создаёт предварительного напряжения в бетоне Высокая температурная устойчивость до +120°С Не полностью израсходованный картридж может храниться с закрытой крышкой и быть использован с новым смесителем. 3. Характеристики Минимальная температура выработки +5°С Температура хранения от +5 до +25°С Применяется со шпильками М8, М10, М12, М16, М20 класса 4.6 и выше. 3 Технические характеристики Диаметр анкера мм М8 М10 М12 М16 М20 Расчетное усилие на вырыв Зона сжатия (бетон без трещин B25, s 2 2 hef, c 21 hj ог1 kN 2) 4,5 6,9 9,6 10,8 18,1 Расчетное усилие на срез Зона сжатия (бетон без трещин B25, с 210hj °.п kN 2) 5,1 8,6 12 22,3 34,9 Параметры монтажа Мин. расст. между осями s 5 мм 40 45 55 65 85 Расстояние между осями SCr,N 5 мм 160 180 220 250 340 Мин. расст. до края основания c мм 40 45 55 65 85 Расстояние до края основания CCr,N 5 мм 90 110 125 170 210 Минимальная толщина основания h мм 100 130 160 200 220 Рабочая глубина анкеровки hef мм 80 90 110 125 170 Диаметр бура d мм 10 12 14 18 22 Глубина пробуренного отверстия h 5 мм 80 90 110 125 170 Диаметр отверстия в прикрепл. детали df мм 9 12 14 18 22 Допустимый момент затяжки Tinst = Nm 9 18 36 54 108 Диам. щетки для прочистки отверстий D 5 мм 11 13 15 19 23 Очистка пробуренного отверстия М8 - М20 продуть 4 раза, прочистить 4 раза, продуть 4 раза Щетка для очистки (сталь) Артикул Ед. (шт.) = 1 0905 499 001 0905 499 00210905 499 003 0905 499 004 10905 499 006 Ручка для щётки Артикул Ед. (шт.) = 1 0905 499 103 Удлинитель (надставка) Артикул Ед. (шт.) = 1 0905 499111 Шаблон для щетки Артикул Ед. (шт.) = 1 0905 499 099 Насос продувочный Артикул Ед. (шт.) = 1 Насос продувочный Артикул 0903 990 001 Элементы системы Wurth Усилия в таблице приведены для бетона прочностью 25 МПа При другой прочности основания необходим использовать переходный коэффициент у=VBx/25 , где Bx - прочность бетона в МПа. (Коэффициент действителен для бетонов класса прочности от B15 до B60) Инструкция по монтажу Прочистить пробур. отв. (2 x продувка, 2 x механич. очистка щеткой, 2 x продувка). Перед началом использования выдавить примерно 10 см массы инжекцион-ной массой, начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной Установить элемент с необходимым моментом затяжки 297
