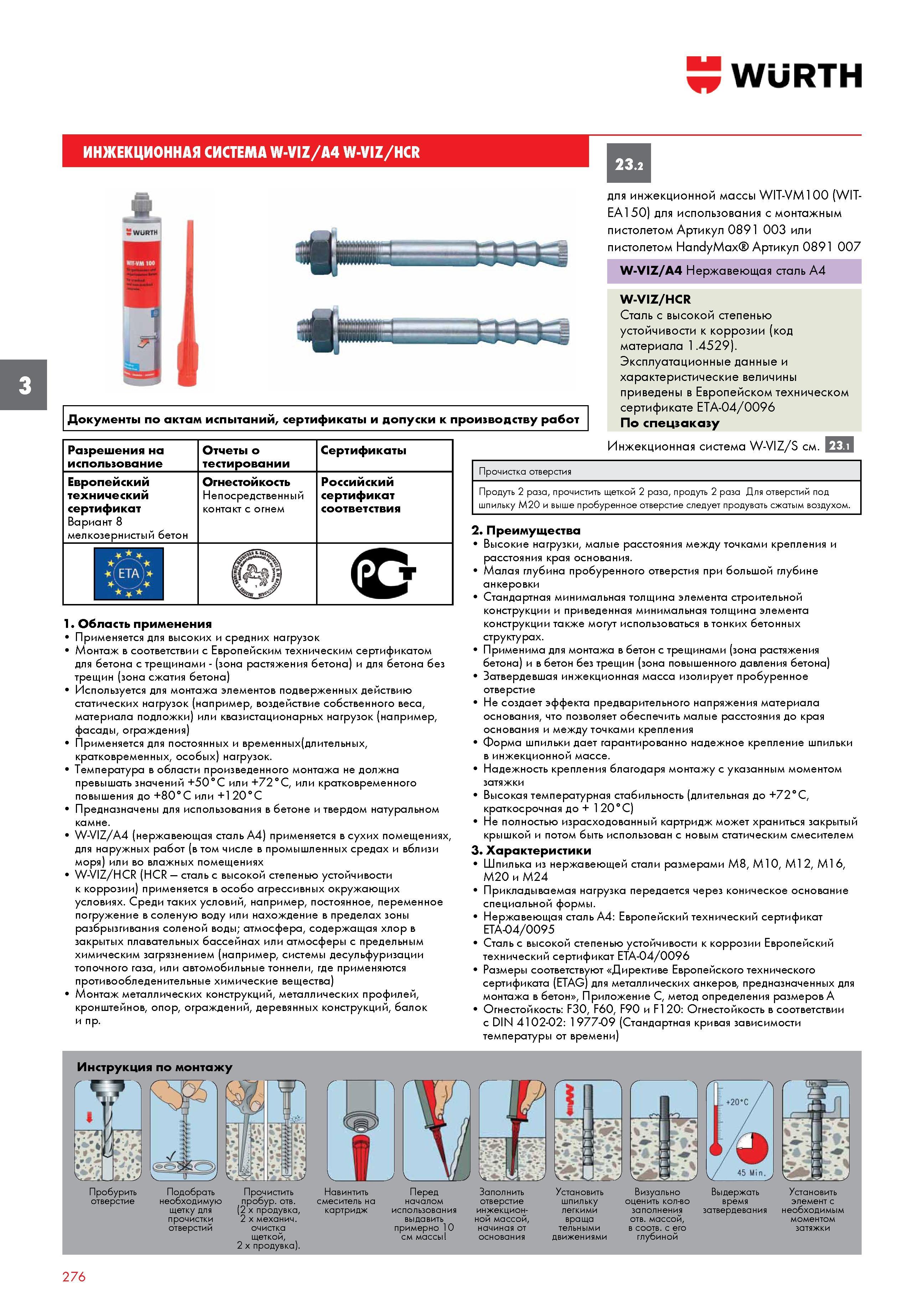

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/A4 W-VIZ/HCR Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использ

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VIZ/A4 W-VIZ/HCR Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Отчеты о тестировании Сертификаты Европейский технический сертификат Вариант 8 Огнестойкость Непосредственный контакт с огнем Российский сертификат соответствия мелкозернистый бетон Б9 О для инжекционной массы WIT-VM100 (WIT-EA150) для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 W-VIZ/A4 Нержавеющая сталь А4 W-VIZ/HCR Сталь с высокой степенью устойчивости к коррозии (код материала 1.4529). Эксплуатационные данные и характеристические величины приведены в Европейском техническом сертификате ЕТА-04/0096 По спецзаказу Инжекционная система W-VIZ/S см. 23.1 Прочистка отверстия Продуть 2 раза, прочистить щеткой 2 раза, продуть 2 раза Для отверстий под шпильку М20 и выше пробуренное отверстие следует продувать сжатым воздухом. 1. Область применения Применяется для высоких и средних нагрузок Монтаж в соответствии с Европейским техническим сертификатом для бетона с трещинами - (зона растяжения бетона) и для бетона без трещин (зона сжатия бетона) Используется для монтажа элементов подверженных действию статических нагрузок (например, воздействие собственного веса, материала подложки) или квазистационарньх нагрузок (например, фасады, ограждения) Применяется для постоянных и временных(длительных, кратковременных, особых) нагрузок. Температура в области произведенного монтажа не должна превышать значений +50°C или +72°C, или кратковременного повышения до +80°C или +120°C Предназначены для использования в бетоне и твердом натуральном камне. W-VIZ/A4 (нержавеющая сталь A4) применяется в сухих помещениях, для наружных работ (в том числе в промышленных средах и вблизи моря) или во влажных помещениях W-VIZ/HCR (HCR — сталь с высокой степенью устойчивости к коррозии) применяется в особо агрессивных окружающих условиях. Среди таких условий, например, постоянное, переменное погружение в соленую воду или нахождение в пределах зоны разбрызгивания соленой воды; атмосфера, содержащая хлор в закрытых плавательных бассейнах или атмосферы с предельным химическим загрязнением (например, системы десульфуризации топочного газа, или автомобильные тоннели, где применяются противообледенительные химические вещества) Монтаж металлических конструкций, металлических профилей, кронштейнов, опор, ограждений, деревянных конструкций, балок и пр. 2. Преимущества Высокие нагрузки, малые расстояния между точками крепления и расстояния края основания. Малая глубина пробуренного отверстия при большой глубине анкеровки Стандартная минимальная толщина элемента строительной конструкции и приведенная минимальная толщина элемента конструкции также могут использоваться в тонких бетонных структурах. Применима для монтажа в бетон с трещинами (зона растяжения бетона) и в бетон без трещин (зона повышенного давления бетона) Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает эффекта предварительного напряжения материала основания, что позволяет обеспечить малые расстояния до края основания и между точками крепления Форма шпильки дает гарантированно надежное крепление шпильки в инжекционной массе. Надежность крепления благодаря монтажу с указанным моментом затяжки Высокая температурная стабильность (длительная до +72°C, краткосрочная до + 120°C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Шпилька из нержавеющей стали размерами M8, M10, M12, M16, M20 и M24 Прикладываемая нагрузка передается через коническое основание специальной формы. Нержавеющая сталь A4: Европейский технический сертификат ETA-04/0095 Сталь с высокой степенью устойчивости к коррозии Европейский технический сертификат ETA-04/0096 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон Приложение C, метод определения размеров A Огнестойкость: F30, F60, F90 и F120: Огнестойкость в соответствии с DIN 4102-02: 1977-09 (Стандартная кривая зависимости температуры от времени) Прочистить пробур. отв. (2 x продувка, 2 x механич. очистка Перед началом использования выдавить примерно 10 см массы инжекцион-ной массой, начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной затвердевания Установить элемент с необходимым моментом затяжки 23.2 3 щеткой, 2 x продувка) 276
