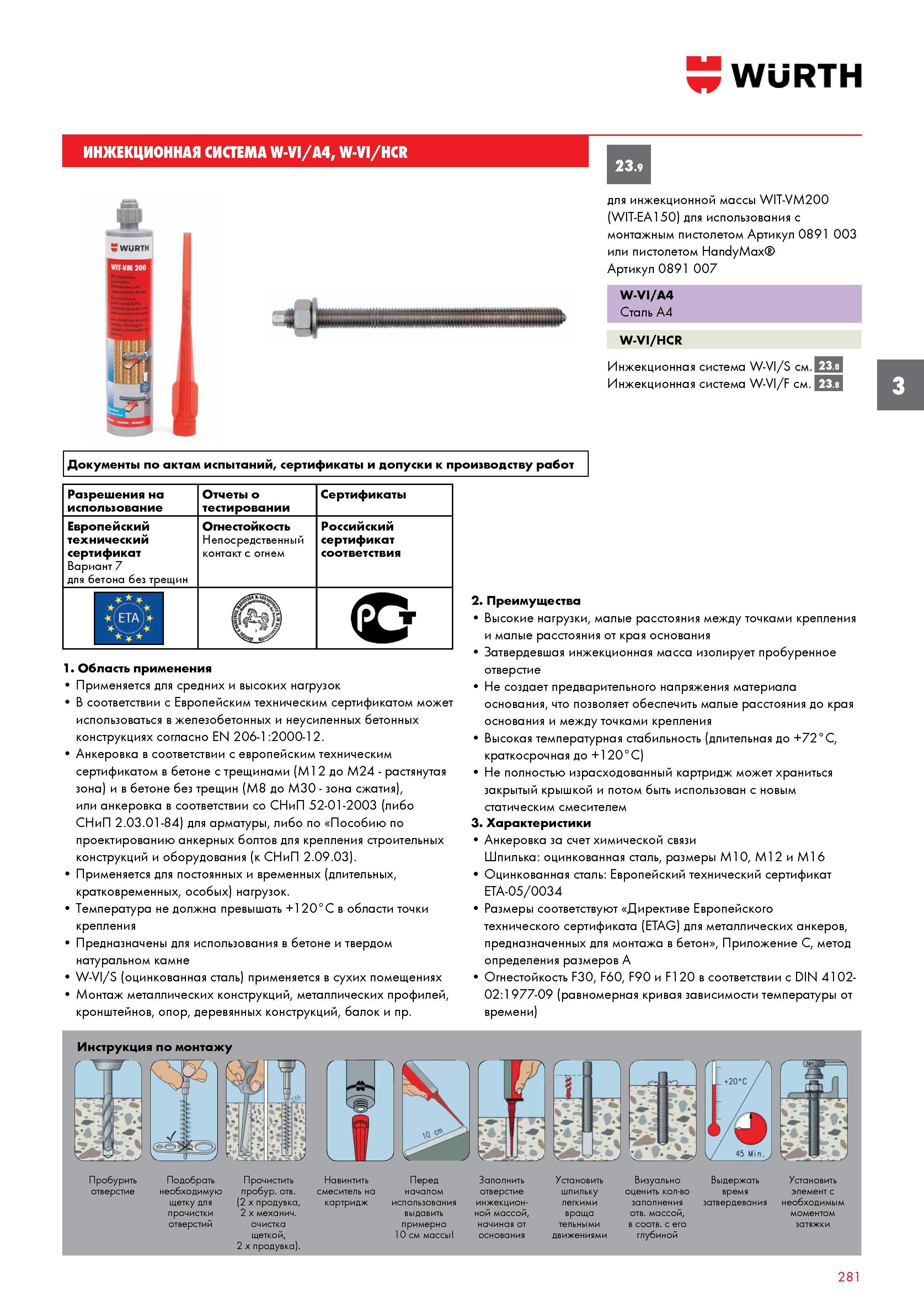

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VI 4, W-VI/HCR для инжекционной массы wiT-VM200 (wiT-EA150) для использования с монтажным пистолетом Артикул 08

ИНЖЕКЦИОННАЯ СИСТЕМА WURTH W-VI 4, W-VI/HCR для инжекционной массы wiT-VM200 (wiT-EA150) для использования с монтажным пистолетом Артикул 0891 003 или пистолетом HandyMax Артикул 0891 007 W-VI/A4 Сталь А4 W-VI/HCR Инжекционная система w-VI/S см. 23.8 Инжекционная система w-VI/F см. ЕВ Документы по актам испытаний, сертификаты и допуски к производству работ Разрешения на использование Европейский технический сертификат Вариант 7 для бетона без трещин Отчеты о тестировании Огнестойкость Непосредственный контакт с огнем Сертификаты Российский сертификат соответствия 1. Область применения Применяется для средних и высоких нагрузок В соответствии с Европейским техническим сертификатом может использоваться в железобетонных и неусиленных бетонных конструкциях согласно EN 206-1:2000-12. Анкеровка в соответствии с европейским техническим сертификатом в бетоне с трещинами (M12 до M24 - растянутая зона) и в бетоне без трещин (M8 до M30 - зона сжатия), или анкеровка в соответствии со СНиП 52-01-2003 (либо СНиП 2.03.01-84) для арматуры, либо по Пособию по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03). Применяется для постоянных и временных (длительных, кратковременных, особых) нагрузок. Температура не должна превышать +120°C в области точки крепления Предназначены для использования в бетоне и твердом натуральном камне w-VI/S (оцинкованная сталь) применяется в сухих помещениях Монтаж металлических конструкций, металлических профилей, кронштейнов, опор, деревянных конструкций, балок и пр. 2. Преимущества Высокие нагрузки, малые расстояния между точками крепления и малые расстояния от края основания Затвердевшая инжекционная масса изолирует пробуренное отверстие Не создает предварительного напряжения материала основания, что позволяет обеспечить малые расстояния до края основания и между точками крепления Высокая температурная стабильность (длительная до +72°C, краткосрочная до +120°C) Не полностью израсходованный картридж может храниться закрытый крышкой и потом быть использован с новым статическим смесителем 3. Характеристики Анкеровка за счет химической связи Шпилька: оцинкованная сталь, размеры M10, M12 и M16 Оцинкованная сталь: Европейский технический сертификат ETA-05/0034 Размеры соответствуют Директиве Европейского технического сертификата (ETAG) для металлических анкеров, предназначенных для монтажа в бетон Приложение C, метод определения размеров A Огнестойкость F30, F60, F90 и F120 в соответствии с DIN 410202:1977-09 (равномерная кривая зависимости температуры от времени) Инструкция по монтажу Перед началом использования выдавить примерно 10 см массы Заполни отверстие инжекционной массой, начиная от основания Установить шпильку легкими враща тельными движениями Визуально оценить кол-во заполнения отв. массой, в соотв. с его глубиной Установить элемент с необходимым моментом затяжки 23.9 3 щеткой, 2 x продув 281
