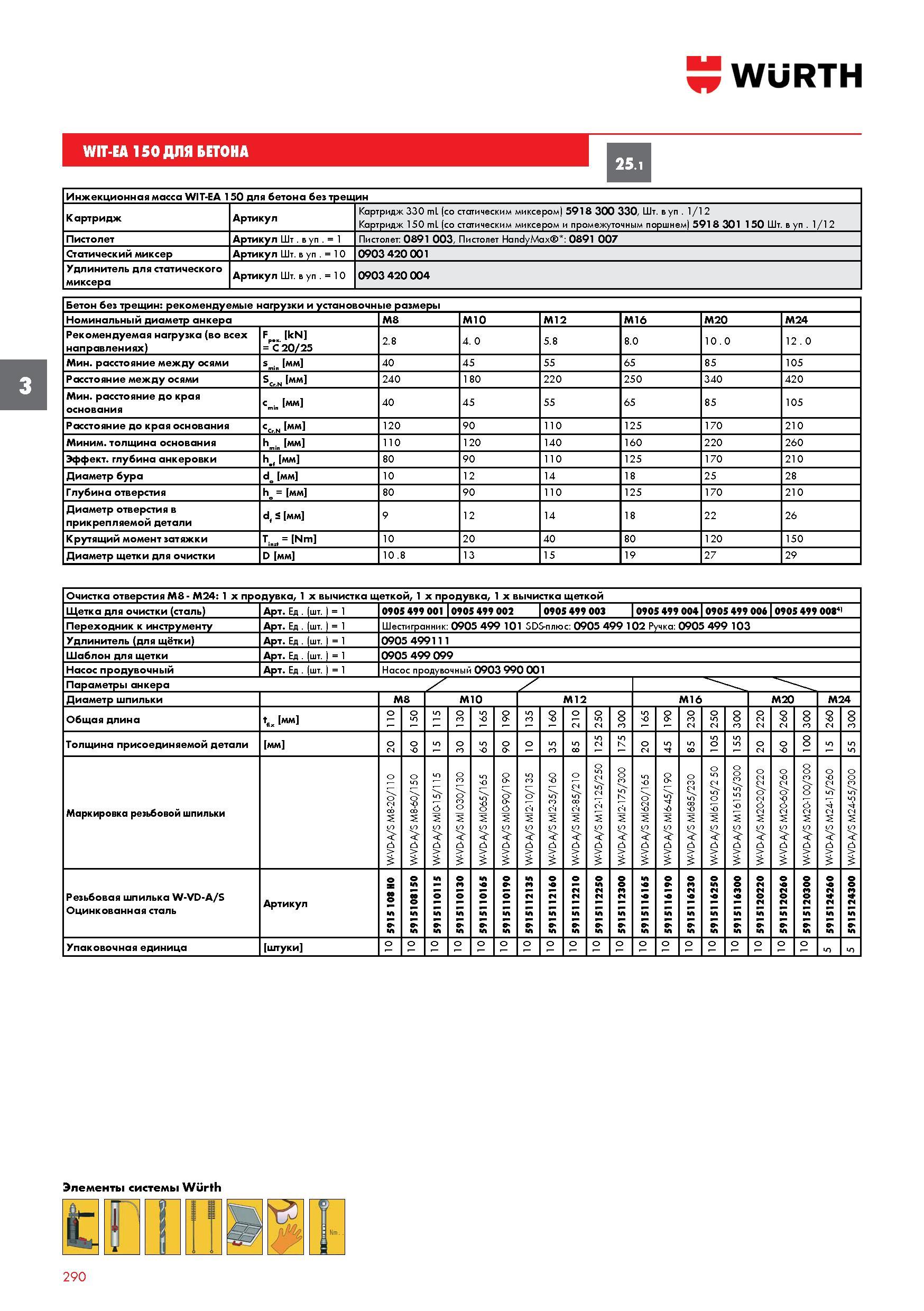

Инжекционная масса WIT-EA 150 для бетона без трещин Картридж Артикул Картридж 330 mL (со статическим миксером) 5918 300 330, Шт в уп 1/12 Ка

Инжекционная масса WIT-EA 150 для бетона без трещин Картридж Артикул Картридж 330 mL (со статическим миксером) 5918 300 330, Шт. в уп . 1/12 Картридж 150 mL (со статическим миксером и промежуточным поршнем) 5918 301 150 Шт. в уп . 1/12 Пистолет Артикул Шт . в уп . = 1 Пистолет: 0891 003, Пистолет HandyMax *: 0891 007 Статический миксер Артикул Шт. в уп . = 10 0903 420 001 Удлинитель для статического миксера Артикул Шт. в уп . = 10 0903 420 004 Бетон без трещин: рекомендуемые нагрузки и установочные размеры Номинальный диаметр анкера M8 M10 M12 M16 M20 M24 Рекомендуемая нагрузка (во всех направлениях) %е. kN = C20/25 2.8 4. 0 5.8 8.0 10 . 0 12 . 0 Минимальное расстояние между осями Smin мм 40 45 55 65 85 105 Расстояние между осями SfrN мм 240 180 220 250 340 420 Минимальное расстояние до края основания Cmin мм 40 45 55 65 85 105 Расстояние до края основания cfrN мм 120 90 110 125 170 210 Миним. толщина основания hmin мм 110 120 140 160 220 260 Эффективная глубина анкеровки h f мм 80 90 110 125 170 210 Диаметр бура de мм 10 12 14 18 25 28 Глубина отверстия he = мм 80 90 110 125 170 210 Диаметр отверстия в прикрепляемой детали df S мм 9 12 14 18 22 26 Крутящий момент затяжки Tinst = Nm 10 20 40 80 120 150 Диаметр щетки для очистки D мм 10 .8 13 15 19 27 29 Очистка отверстия М8 - М24: 1 х продувка, 1 х вычистка щеткой, 1 х продувка, 1 х вычистка щеткой Щетка для очистки (сталь) Арт. Ед . 0905 499 001 0905 499 002 0905 499 003 Переходник к инструменту Арт. Ед . Шестигранник 0905 499 101 SDS-плюс: 0905 499 102 Ручка: 0905 499 103 Удлинитель (для щётки) Арт. Ед . 0905 499111 Шаблон для щетки Арт. Ед . 0905 499 099 Насос продувочный Арт. Ед . Насос продувочный 0903 990 001 Параметры анкера Диаметр шпильки М8 М10 М12 М16 М20 М24 Общая длина Твх мм о £ гэ о 'О гэ гэ о гэ (N о гэ о (N о гэ Толщина присоединяемой детали мм 'О - гэ о S <2 й К о 5 <2 о 'О 3 Маркировка резьбовой шпильки 0 2 A/ VD- % 50 2 A/ VD- % 5 S A/ VD- 1 0 1 A/ VD- 1 0 S A/ VD- 1 0 S S A/ VD- 1 0/ 1 A/ VD- 1 1 A/ VD- 1 0 1 A/ VD- 1 i A/ VD- 1 1 A/ VD- 1 20/ 1 A/ VD- % 0 -6 S A/ VD- 1 0 1 A/ VD- 1 50 1 A/ VD- 1 i A/ VD- 1 20 S A/ VD- 1 0 S A/ VD- 1 00 S A/ VD- 1 S A/ VD- 1 S A/ VD- 1 Резьбовая шпилька W-VD-A/S Оцинкованная сталь Артикул 5 0 5 51 5 01 51 0 ч 01 51 5 01 51 0 01 51 51 0 51 0 51 0 25 51 0 0 23 51 51 0 51 0 23 51 0 25 51 0 0 3 51 20 51 0 51 0 0 3 51 0 S 51 0 0 3 51 Упаковочная единица штуки о Элементы системы Wurth шт\ 290 WURTH WIT-EA 150 ДЛЯ БЕТОНА 25.1 3
