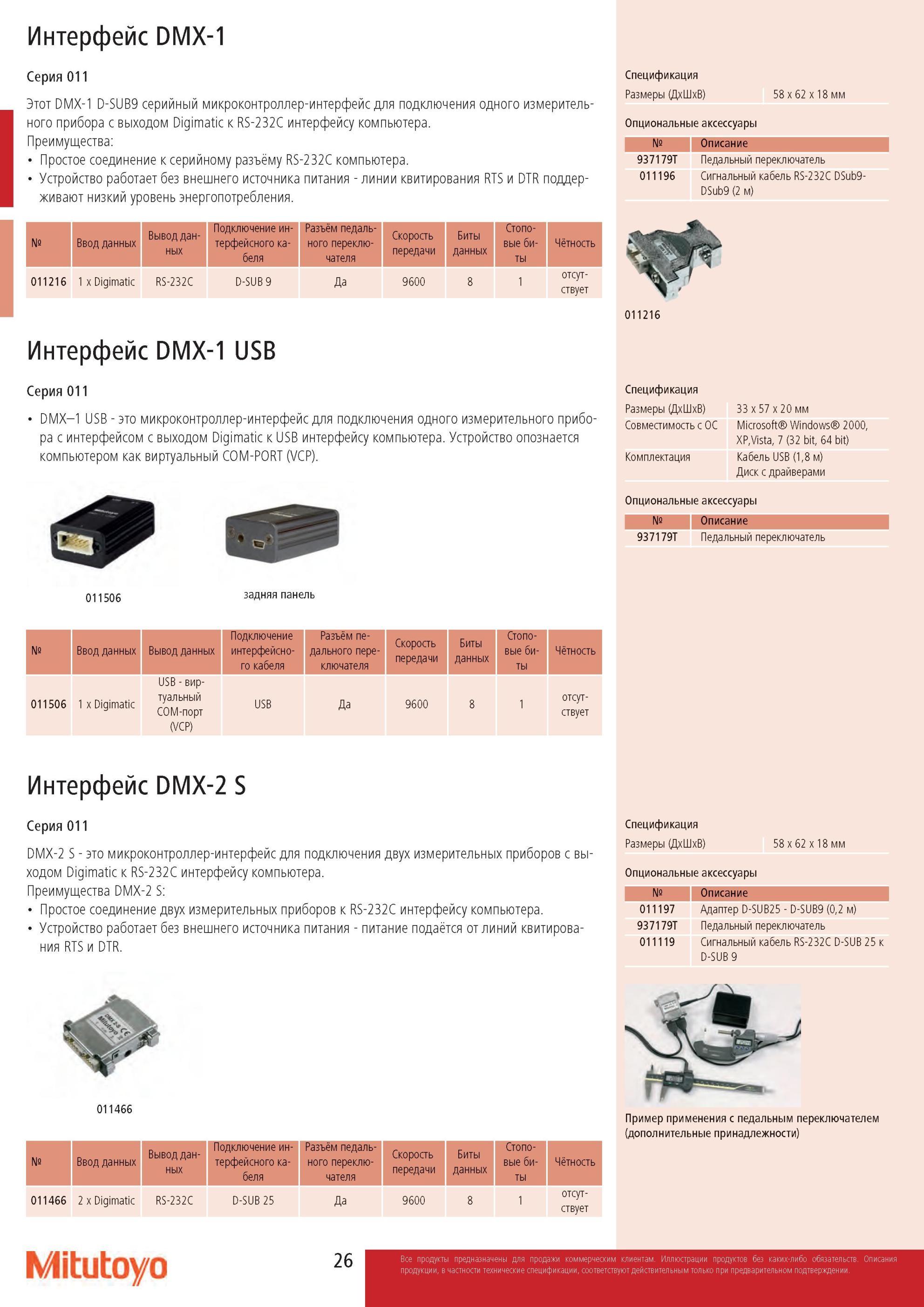

Интерфейс Mitutoyo DMX-1 Серия 011 DMX-1 D-SUB9 серийный микроконтроллер-интерфейс для подключения одного прибора с выходом Digimatic к RS-232C интерфейсу

Интерфейс Mitutoyo DMX-1 Серия 011 DMX-1 D-SUB9 серийный микроконтроллер-интерфейс для подключения одного прибора с выходом Digimatic к RS-232C интерфейсу

Интерфейс Mitutoyo DMX-1 Серия 011 DMX-1 D-SUB9 серийный микроконтроллер-интерфейс для подключения одного прибора с выходом Digimatic к RS-232C интерфейсу _ компьютера. Преимущества Простое соединение к серийному разъёму RS-232C компьютера. Устройство работает без внешнего источника питания - линии квитирования RTS и DTR поддерживают низкий уровень энергопотребления. Номер Ввод данных Вывод данных Подключение интерфейсного кабеля Разъём педального переключателя Скорость передачи Биты данных Стоповые биты Чётность 011216 1 х Digimatic RS-232C D-SUB 9 Да 9600 8 1 отсут- ствует Интерфейс DMX-1 USB Серия 011 DMX1 USB - это микроконтроллер-интерфейс для подключения одного измерительного прибора с интерфейсом с выходом Digimatic к USB интерфейсу компьютера. Устройство опознается компьютером как виртуальный COM-PORT (VCP). 011506 задняя панель Спецификация Размеры (ДхШхВ) 58 x 62 x 18 мм Опциональные аксессуары Номер Описание 937179T Педальный переключатель 011196 Сигнальный кабель RS-232C DSub9- DSub9 (2 м) 011216 Спецификация Размеры (ДхШхВ) 33 х 57 х 20 мм Совместимость с ОС Microsoft Windows 2000, XP,Vista, 7 (32 bit, 64 bit) Комплектация Кабель USB (1,8 м) Диск с драйверами Опциональные аксессуары Номер Описание 937179T Педальный переключатель Номер Ввод данных Вывод данных Подключение интерфейсного кабеля Разъём педального переключателя Скорость передачи Биты данных Стоповые биты Чётность 011506 1 х Digimatic USB - виртуальный COM-порт (VCP) USB Да 9600 8 1 отсут- ствует Интерфейс DMX-2 S Серия 011 DMX-2 S - это микроконтроллер-интерфейс для подключения двух измерительных приборов с выходом Digimatic к RS-232C интерфейсу компьютера. Преимущества DMX-2 S Простое соединение двух измерительных приборов к RS-232C интерфейсу компьютера. Устройство работает без внешнего источника питания - питание подаётся от линий квитирования RTS и DTR. 011466 Номер Ввод данных Вывод данных Подключение интерфейсного кабеля Разъём педального переключателя Скорость передачи Биты данных Стоповые биты Чётность 011466 2 х Digimatic RS-232C D-SUB 25 Да 9600 8 1 отсут- ствует Спецификация Размеры (ДхШхВ) 58 х 62 х 18 мм Опциональные аксессуары Номер Описание 011197 Адаптер D-SUB25 - D-SUB9 (0,2 м) 937179T Педальный переключатель 011119 Сигнальный кабель RS-232C D-SUB 25 к D-SUB 9 Пример применения с педальным переключателем (дополнительные принадлежности) Mitutoyo измерительного
