TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

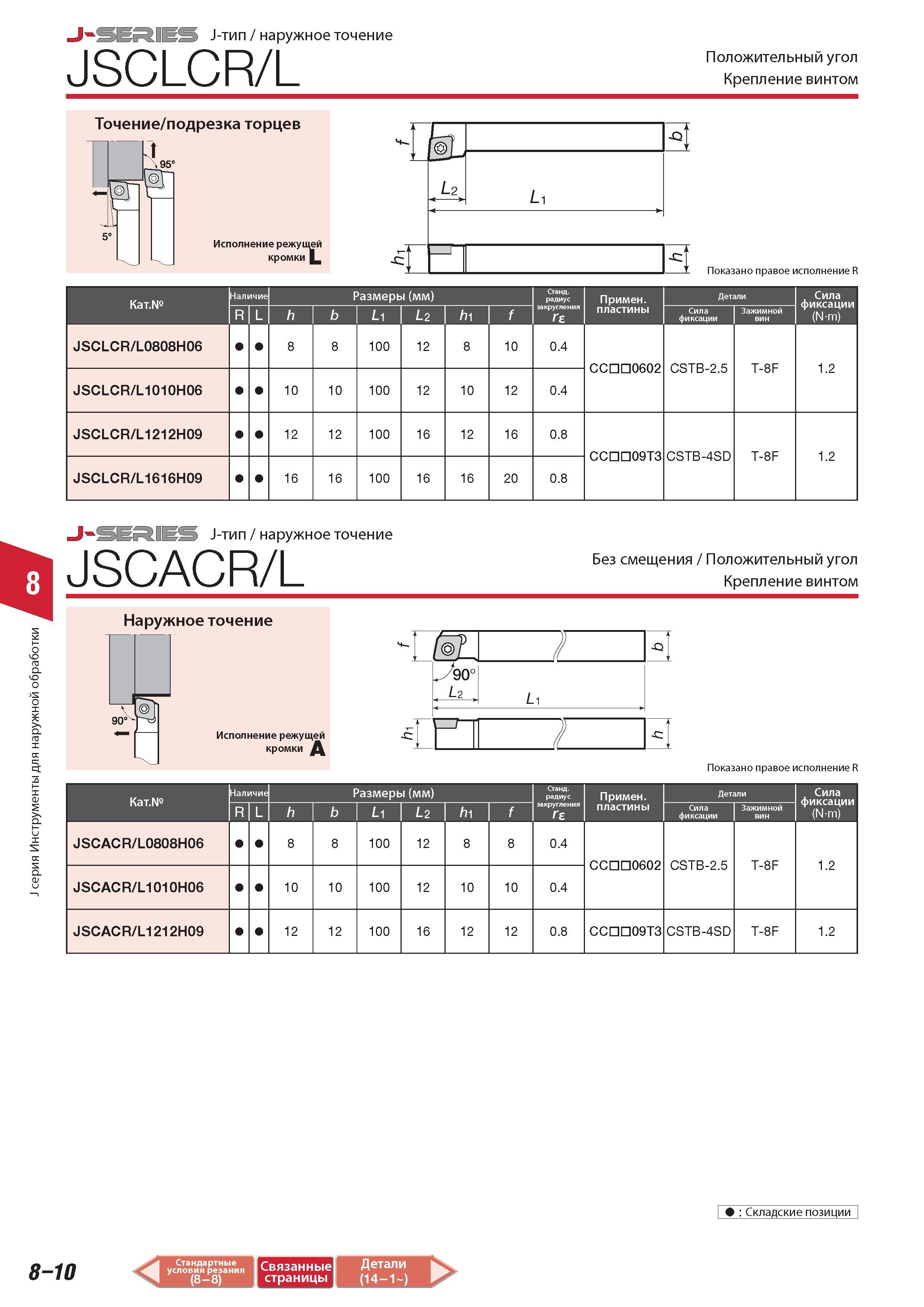

522 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.8-10 |
|||||
Инструменты Tungaloy для наружной обработки J-SERIES J-тип наружное точение JSCLCR/L Положительный угол Крепление винтом Точение подрезка торцев 95 ИсполнИнструменты Tungaloy для наружной обработки J-SERIES J-тип наружное точение JSCLCR/L Положительный угол Крепление винтом Точение подрезка торцев 95 Исполнение режущей кромки L Показано правое исполнение R Наличие Размеры (мм) Стандартный радиус Примен. Детали Сила фиксации (N-m) R/L h b Li L2 hi f re пластины Сила фиксации Зажимной вин JSCLCR L0808H06 8 8 100 12 8 10 0.4 СС 0602 CSTB-2.5 T-8F 1.2 JSCLCR L1010H06 10 10 100 12 10 12 0.4 JSCLCR L1212H09 12 12 100 16 12 16 0.8 СС 09Т3 CSTB-4SD T-8F 1.2 JSCLCR L1616H09 16 16 100 16 16 20 0.8 J-тип наружное точение 8 JSCACR/L Без смещения Положительный угол Крепление винтом Показано правое исполнение R Наличие Наличие Размеры (мм) Стандартный радиус Примен. Детали Сила фиксации (N-m) h b L1 L2 h1 f re пластины Сила фиксации Зажимной вин JSCACR L0808H06 8 8 100 12 8 8 0.4 CCDD0602 CSTB-2.5 T-8F 1.2 JSCACR L1010H06 10 10 100 12 10 10 0.4 JSCACR L1212H09 12 12 100 16 12 12 0.8 CCDD09T3 CSTB-4SD T-8F 1.2 Складские позиции 8-10 Стандартные условия резания (8-8) Связанные страницы Детали (14-1 ) J серия |
|||||
