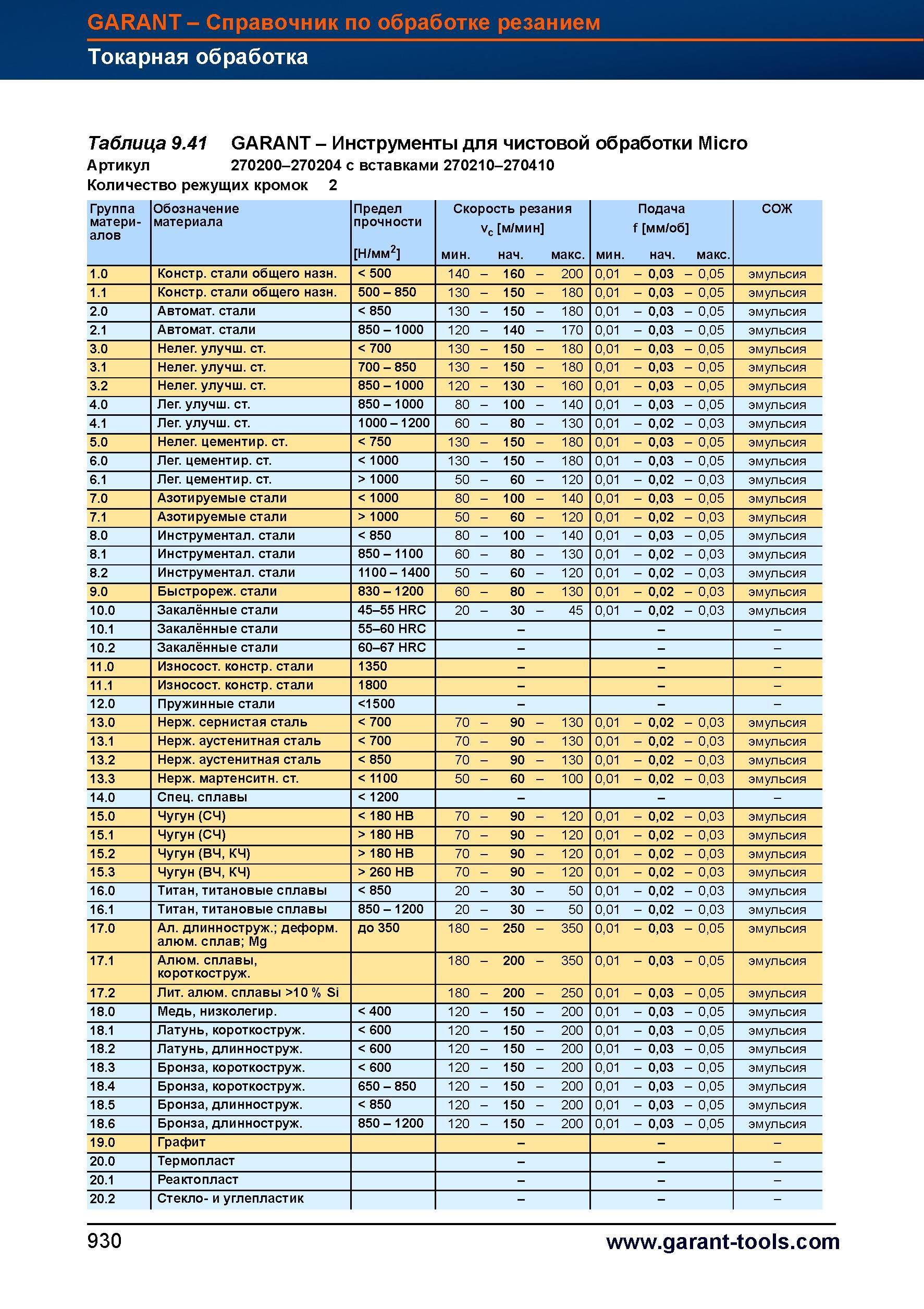

Инструменты от Hoffmann Group для чистовой обработки Micro Артикул 270200-270204 с вставками 270210-270410 Количество режущих кромок 2 Гру

Инструменты от Hoffmann Group для чистовой обработки Micro Артикул 270200-270204 с вставками 270210-270410 Количество режущих кромок 2 Группа Обозначение Предел Скорость резания Подача СОЖ материалов материала Vc м/мин f мм/об Н/мм2 минимальная начальная максимальная мин. нач. макс. 1.0 Конструкционные стали общего назначения 500 140 - 160 - 200 0,01 - 0,03 - 0,05 эмульсия 1.1 Конструкционные стали общего назначения 500 - 850 130 - 150 - 180 0,01 - 0,03 - 0,05 эмульсия 2.0 Автоматные стали 850 130 - 150 - 180 0,01 - 0,03 - 0,05 эмульсия 2.1 Автоматные стали 850 - 1000 120 - 140 - 170 0,01 - 0,03 - 0,05 эмульсия 3.0 Нелегированные улучшенные стали 700 130 - 150 - 180 0,01 - 0,03 - 0,05 эмульсия 3.1 Нелегированные улучшенные стали 700 - 850 130 - 150 - 180 0,01 - 0,03 - 0,05 эмульсия 3.2 Нелегированные улучшенные стали 850 - 1000 120 - 130 - 160 0,01 - 0,03 - 0,05 эмульсия 4.0 Легированные улучшенные стали 850 - 1000 80 - 100 - 140 0,01 - 0,03 - 0,05 эмульсия 4.1 Легированные улучшенные стали 1000 - 1200 60 - 80 - 130 0,01 - 0,02 - 0,03 эмульсия 5.0 Нелегированные цементируемые стали 750 130 - 150 - 180 0,01 - 0,03 - 0,05 эмульсия 6.0 Легированные цементированные стали 1000 130 - 150 - 180 0,01 - 0,03 - 0,05 эмульсия 6.1 Легированные цементированные стали > 1000 50 - 60 - 120 0,01 - 0,02 - 0,03 эмульсия 7.0 Азотируемые стали 1000 80 - 100 - 140 0,01 - 0,03 - 0,05 эмульсия 7.1 Азотируемые стали > 1000 50 - 60 - 120 0,01 - 0,02 - 0,03 эмульсия 8.0 Инструментальные стали 850 80 - 100 - 140 0,01 - 0,03 - 0,05 эмульсия 8.1 Инструментальные стали 850 - 1100 60 - 80 - 130 0,01 - 0,02 - 0,03 эмульсия 8.2 Инструментальные стали 1100 - 1400 50 - 60 - 120 0,01 - 0,02 - 0,03 эмульсия 9.0 Быстрорежущие стали 830 - 1200 60 - 80 - 130 0,01 - 0,02 - 0,03 эмульсия 10.0 Закалённые стали 45-55 HRC 20 - 30 - 45 0,01 - 0,02 - 0,03 эмульсия 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 - 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 - 13.0 Нержавеющая сернистая сталь 700 70 - 90 - 130 0,01 - 0,02 - 0,03 эмульсия 13.1 Нержавеющая аустенитная сталь 700 70 - 90 - 130 0,01 - 0,02 - 0,03 эмульсия 13.2 Нержавеющая аустенитная сталь 850 70 - 90 - 130 0,01 - 0,02 - 0,03 эмульсия 13.3 Нержавеющие мартенситные стали 1100 50 - 60 - 100 0,01 - 0,02 - 0,03 эмульсия 14.0 Специальные сплавы 1200 - 15.0 Чугун (СЧ) 180 HB 70 - 90 - 120 0,01 - 0,02 - 0,03 эмульсия 15.1 Чугун (СЧ) > 180 HB 70 - 90 - 120 0,01 - 0,02 - 0,03 эмульсия 15.2 Чугун (ВЧ, КЧ) > 180 HB 70 - 90 - 120 0,01 - 0,02 - 0,03 эмульсия 15.3 Чугун (ВЧ, КЧ) > 260 HB 70 - 90 - 120 0,01 - 0,02 - 0,03 эмульсия 16.0 Титан, титановые сплавы 850 20 - 30 - 50 0,01 - 0,02 - 0,03 эмульсия 16.1 Титан, титановые сплавы 850 - 1200 20 - 30 - 50 0,01 - 0,02 - 0,03 эмульсия 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 180 - 250 - 350 0,01 - 0,03 - 0,05 эмульсия 17.1 Алюминивые сплавы, короткостружечные 180 - 200 - 350 0,01 - 0,03 - 0,05 эмульсия 17.2 Лит. алюм. сплавы >10 % Si 180 - 200 - 250 0,01 - 0,03 - 0,05 эмульсия 18.0 Медь низколегированная 400 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 18.1 Латунь короткостружечная 600 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 18.2 Латунь длинностружечная 600 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 18.3 Бронза короткостружечная 600 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 18.4 Бронза короткостружечная 650 - 850 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 18.5 Бронза длинностружечная 850 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 18.6 Бронза длинностружечная 850 - 1200 120 - 150 - 200 0,01 - 0,03 - 0,05 эмульсия 19.0 Графит - 20.0 Термопласт - 20.1 Реактопласт - 20.2 Стекло- и углепластик - 930 GARANT - Справочник по обработке резанием Токарная обработка Таблица 9.41 GARANT -
