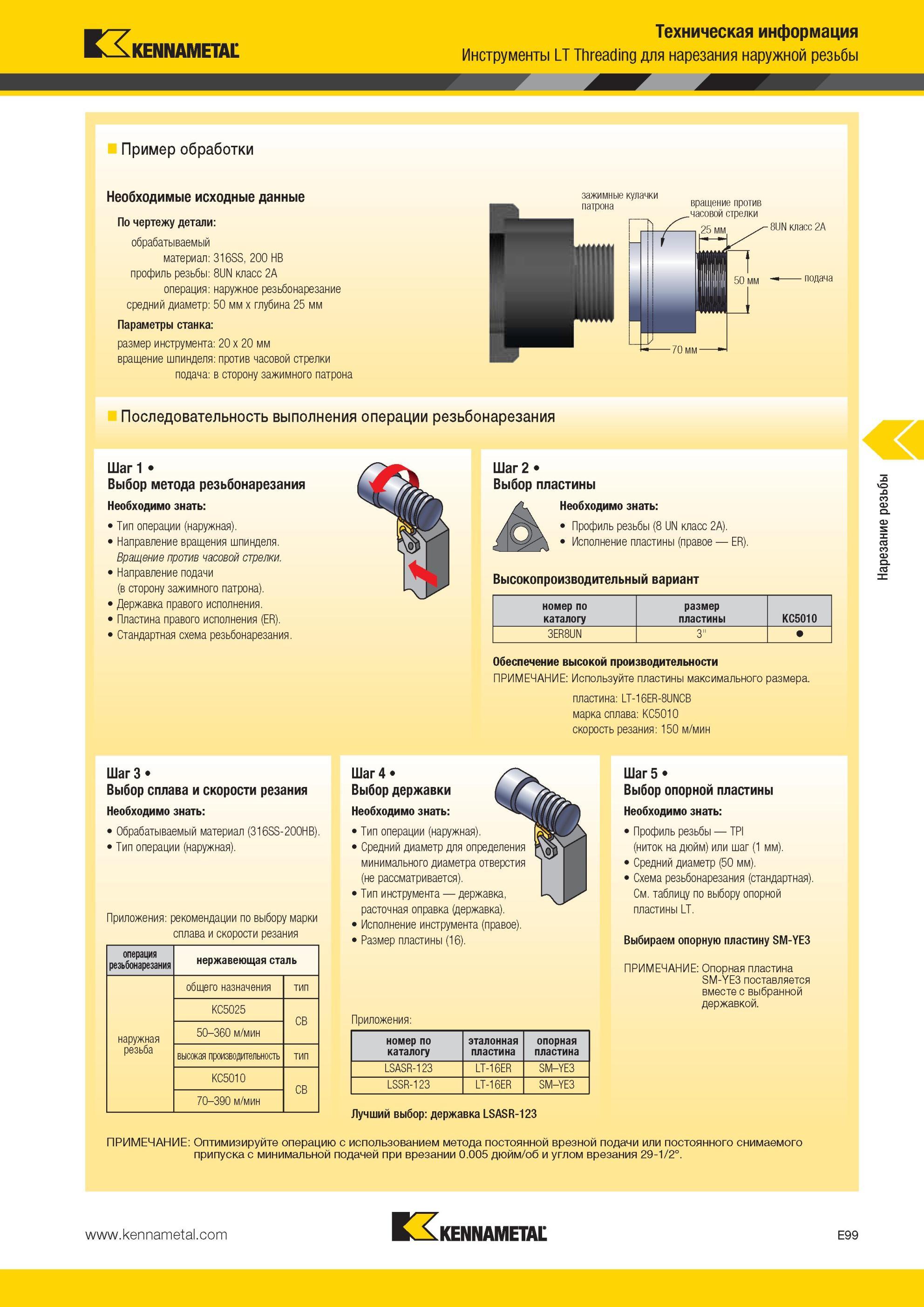

Инструменты Kennametal LT Threading для нарезания наружной резьбы Пример обработки Необходимые исходные данные По чертежу детали обрабатываемый материал 316SS, 200 HB профиль резьбы 8UN класс 2A операция наружное резьбонарезание средний диаметр 50 мм x глубина 25 мм Параметры станка размер инструмента 20 x 20 мм вращение шпинделя против часовой стрелки подача в сторону зажимного патрона Iр зажимные кулачки патрона вращение против .часовой стрелки 25 мм 8UN класс2A -70 мм подача Последовательность выполнения операции резьбонарезания Шаг 1 Выбор метода резьбонарезания Необходимо знать Тип операции (наружная). Направление вращения шпинделя. Вращение против часовой стрелки. Направление подачи (в сторону зажимного патрона). Державка правого исполнения. Пластина правого исполнения (ER). Стандартная схема резьбонарезания. Шаг 2 Выбор пластины Необходимо знать Профиль резьбы (8 UN класс 2A). Исполнение пластины (правое ER). Высокопроизводительный вариант номер по размер каталогу пластины KC5010 3ER8UN 3" Обеспечение высокой производительности ПРИМЕЧАНИЕ Используйте пластины максимального размера. пластина LT-16ER-8UNCB марка сплава KC5010 скорость резания 150 м/мин Шаг 3 Выбор сплава и скорости резания Необходимо знать Обрабатываемый материал (316SS-200HB). Тип операции (наружная). Приложения рекомендации по выбору марки сплава и скорости резания операция резьбонарезания нержавеющая сталь наружная резьба общего назначения тип KC5025 CB 50-360 м/мин высокая производительность тип KC5010 CB 70-390 м/мин Шаг 4 Выбор державки Необходимо знать Тип операции (наружная). Средний диаметр для определения минимального диаметра отверстия (не рассматривается). Тип инструмента державка, расточная оправка (державка). Исполнение инструмента (правое). Размер пластины (16). Приложения номер по каталогу эталонная пластина опорная пластина LSASR-123 LT-16ER SM-YE3 LSSR-123 LT-16ER SM-YE3 Лучший выбор державка LSASR-123 Шаг 5 Выбор опорной пластины Необходимо знать Профиль резьбы TPI (ниток на дюйм) или шаг (1 мм). Средний диаметр (50 мм). Схема резьбонарезания (стандартная). См. таблицу по выбору опорной пластины LT. Выбираем опорную пластину SM-YE3 ПРИМЕЧАНИЕ Опорная пластина SM-YE3 поставляется вместе с выбранной державкой. ПРИМЕЧАНИЕ Оптимизируйте операцию с использованием метода постоянной врезной подачи или постоянного снимаемого припуска с минимальной подачей при врезании 0.005 дюйм/об и углом врезания 29-1/2°. E99 Нарезание резьбы
