Инструменты Kennametal для чистовой обработки отверстий Высокопроизводительные расточные системы Romicron Таблица значений для балансировки Расточная

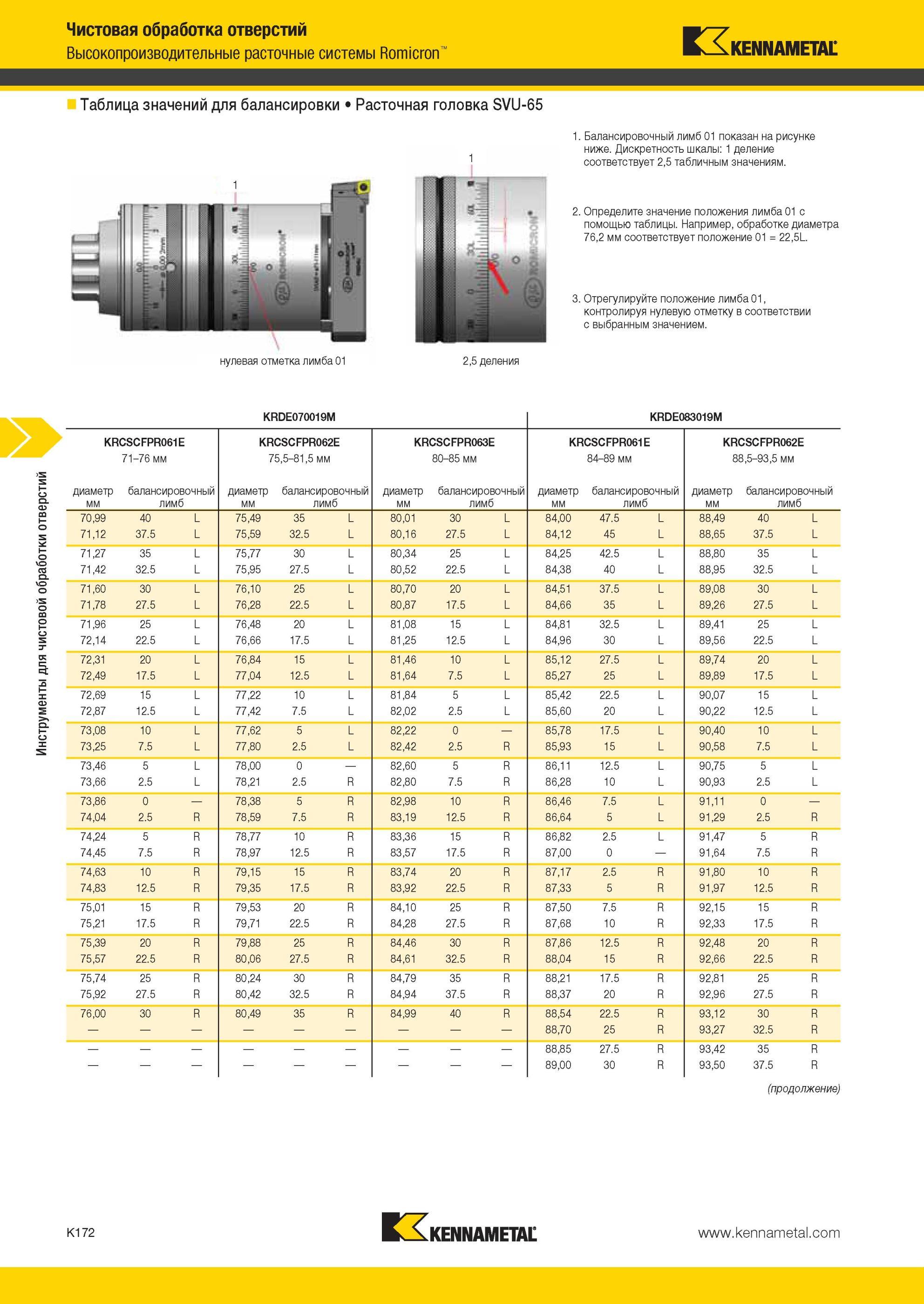

Инструменты Kennametal для чистовой обработки отверстий Высокопроизводительные расточные системы Romicron Таблица значений для балансировки Расточная головка SVU-65 1. Балансировочный лимб 01 показан на рисунке ниже. Дискретность шкалы 1 деление соответствует 2,5 табличным значениям. 2. Определите значение положения лимба 01 с помощью таблицы. Например, обработке диаметра 76,2 мм соответствует положение 01 = 22,5L. 3. Отрегулируйте положение лимба 01, контролируя нулевую отметку в соответствии с выбранным значением. нулевая отметка лимба 01 2,5 деления KRDE070019M KRDE083019M KRCSCFPR061E KRCSCFPR062E KRCSCFPR063E KRCSCFPR061E KRCSCFPR062E 71-76 мм 75,5-81,5 мм 80-85 мм 84-89 мм 88,5-93,5 мм диаметр мм балансировочный лимб диаметр мм балансировочный лимб диаметр мм балансировочный лимб диаметр мм балансировочный лимб диаметр мм балансировочный лимб 70,99 40 L 75,49 35 L 80,01 30 L 84,00 47.5 L 88,49 40 L 71,12 37.5 L 75,59 32.5 L 80,16 27.5 L 84,12 45 L 88,65 37.5 L 71,27 35 L 75,77 30 L 80,34 25 L 84,25 42.5 L 88,80 35 L 71,42 32.5 L 75,95 27.5 L 80,52 22.5 L 84,38 40 L 88,95 32.5 L 71,60 30 L 76,10 25 L 80,70 20 L 84,51 37.5 L 89,08 30 L 71,78 27.5 L 76,28 22.5 L 80,87 17.5 L 84,66 35 L 89,26 27.5 L 71,96 25 L 76,48 20 L 81,08 15 L 84,81 32.5 L 89,41 25 L 72,14 22.5 L 76,66 17.5 L 81,25 12.5 L 84,96 30 L 89,56 22.5 L 72,31 20 L 76,84 15 L 81,46 10 L 85,12 27.5 L 89,74 20 L 72,49 17.5 L 77,04 12.5 L 81,64 7.5 L 85,27 25 L 89,89 17.5 L 72,69 15 L 77,22 10 L 81,84 5 L 85,42 22.5 L 90,07 15 L 72,87 12.5 L 77,42 7.5 L 82,02 2.5 L 85,60 20 L 90,22 12.5 L 73,08 10 L 77,62 5 L 82,22 0 85,78 17.5 L 90,40 10 L 73,25 7.5 L 77,80 2.5 L 82,42 2.5 R 85,93 15 L 90,58 7.5 L 73,46 5 L 78,00 0 82,60 5 R 86,11 12.5 L 90,75 5 L 73,66 2.5 L 78,21 2.5 R 82,80 7.5 R 86,28 10 L 90,93 2.5 L 73,86 0 78,38 5 R 82,98 10 R 86,46 7.5 L 91,11 0 74,04 2.5 R 78,59 7.5 R 83,19 12.5 R 86,64 5 L 91,29 2.5 R 74,24 5 R 78,77 10 R 83,36 15 R 86,82 2.5 L 91,47 5 R 74,45 7.5 R 78,97 12.5 R 83,57 17.5 R 87,00 0 91,64 7.5 R 74,63 10 R 79,15 15 R 83,74 20 R 87,17 2.5 R 91,80 10 R 74,83 12.5 R 79,35 17.5 R 83,92 22.5 R 87,33 5 R 91,97 12.5 R 75,01 15 R 79,53 20 R 84,10 25 R 87,50 7.5 R 92,15 15 R 75,21 17.5 R 79,71 22.5 R 84,28 27.5 R 87,68 10 R 92,33 17.5 R 75,39 20 R 79,88 25 R 84,46 30 R 87,86 12.5 R 92,48 20 R 75,57 22.5 R 80,06 27.5 R 84,61 32.5 R 88,04 15 R 92,66 22.5 R 75,74 25 R 80,24 30 R 84,79 35 R 88,21 17.5 R 92,81 25 R 75,92 27.5 R 80,42 32.5 R 84,94 37.5 R 88,37 20 R 92,96 27.5 R 76,00 30 R 80,49 35 R 84,99 40 R 88,54 22.5 R 93,12 30 R 88,70 25 R 93,27 32.5 R 88,85 27.5 R 93,42 35 R 89,00 30 R 93,50 37.5 R K172
