Инструментальные сплавы Taegutec без покрытия ISO Сплав Материал Вид обработки Применение Состав Особенности стабильные эксплуатационные характеристики Фр

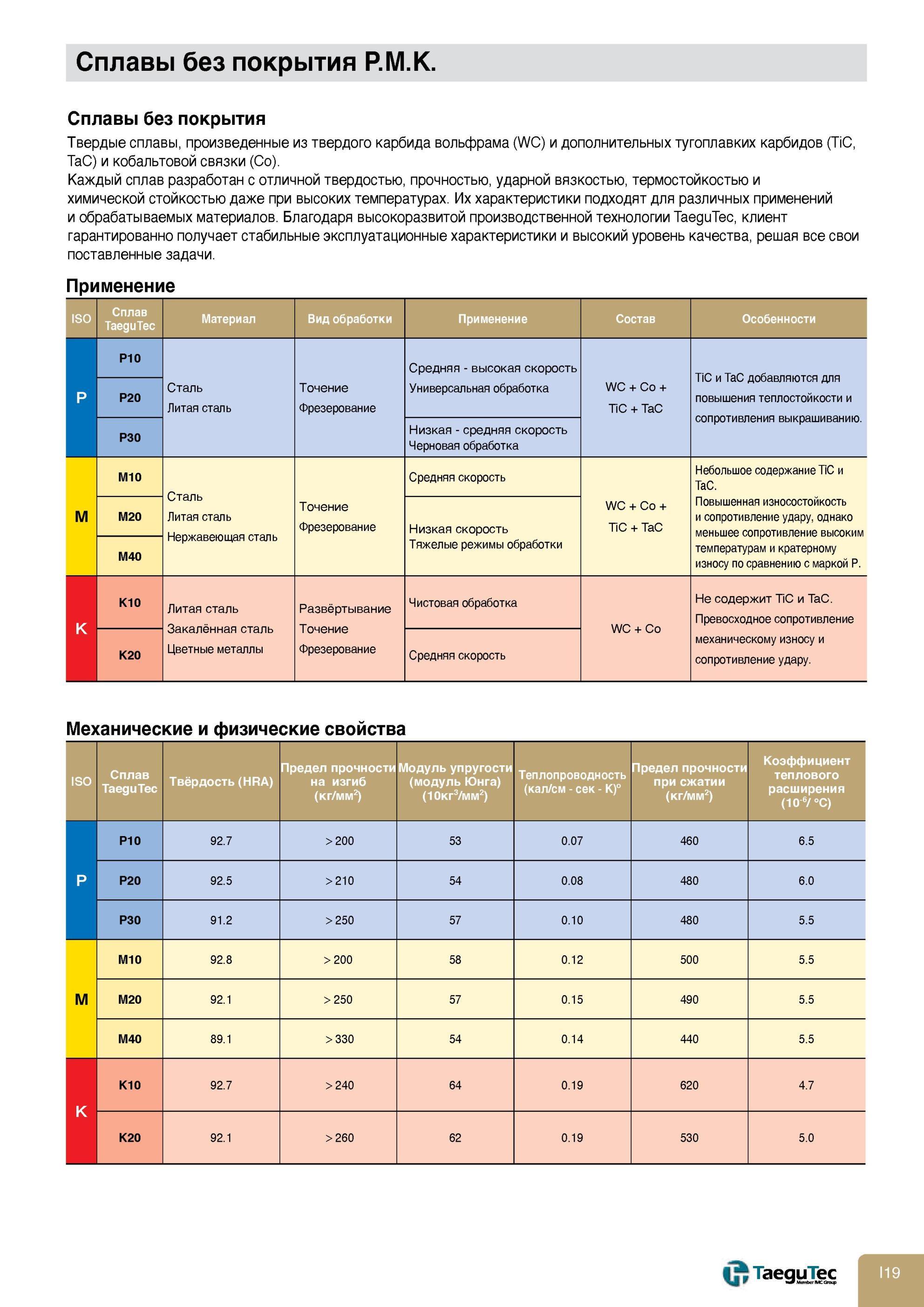

Инструментальные сплавы Taegutec без покрытия ISO Сплав Материал Вид обработки Применение Состав Особенности стабильные эксплуатационные характеристики Фрезерования Сплавы без покрытия P.M.K. Сплавы без покрытия Твердые сплавы, произведенные из твердого карбида вольфрама (WC) и дополнительных тугоплавких карбидов (TiC, TaC) и кобальтовой связки (Co). Каждый сплав разработан с отличной твердостью, прочностью, ударной вязкостью, термостойкостью и химической стойкостью даже при высоких температурах. Их характеристики подходят для различных применений и обрабатываемых материалов. Благодаря высокоразвитой производственной технологии TaeguTec, клиент гарантированно получает стабильные эксплуатационные характеристики и высокий уровень качества, решая все свои поставленные задачи. Применение ISO Сплав TaeguTec Материал Вид обработки Применение Состав Особенности 10 Сталь Литая сталь Точение Фрезерование Средняя - высокая скорость Универсальная обработка WC + Co + TiC + TaC TiC и TaC добавляются для повышения теплостойкости и сопротивления выкрашиванию. 20 30 Низкая - средняя скорость Черновая обработка M M10 Сталь Литая сталь Нержавеющая сталь Точение Фрезерование Средняя скорость WC + Co + TiC + TaC Небольшое содержание TiC и TaC. Повышенная износостойкость и сопротивление удару, однако меньшее сопротивление высоким температурам и кратерному износу по сравнению с маркой Р. M20 Низкая скорость Тяжелые режимы обработки M40 K K10 Литая сталь Закалённая сталь Цветные металлы Развёртывание Точение Фрезерование Чистовая обработка WC + Co Не содержит TiC и TaC. Превосходное сопротивление механическому износу и сопротивление удару. K20 Средняя скорость Механические и физические свойства ISO Сплав TaeguTec Твёрдость (HRA) Предел прочности на изгиб (кг/мм2) Модуль упругости (модуль Юнга) (10кг3/мм2) Теплопроводность (кал/см - сек - К)° Предел прочности при сжатии (кг/мм2) Коэффициент теплового расширения (10-6/ °C) 10 92.7 200 53 0.07 460 6.5 20 92.5 210 54 0.08 480 6.0 30 91.2 250 57 0.10 480 5.5 M10 92.8 200 58 0.12 500 5.5 M M20 92.1 250 57 0.15 490 5.5 M40 89.1 330 54 0.14 440 5.5 K K10 92.7 240 64 0.19 620 4.7 K20 92.1 260 62 0.19 530 5.0
