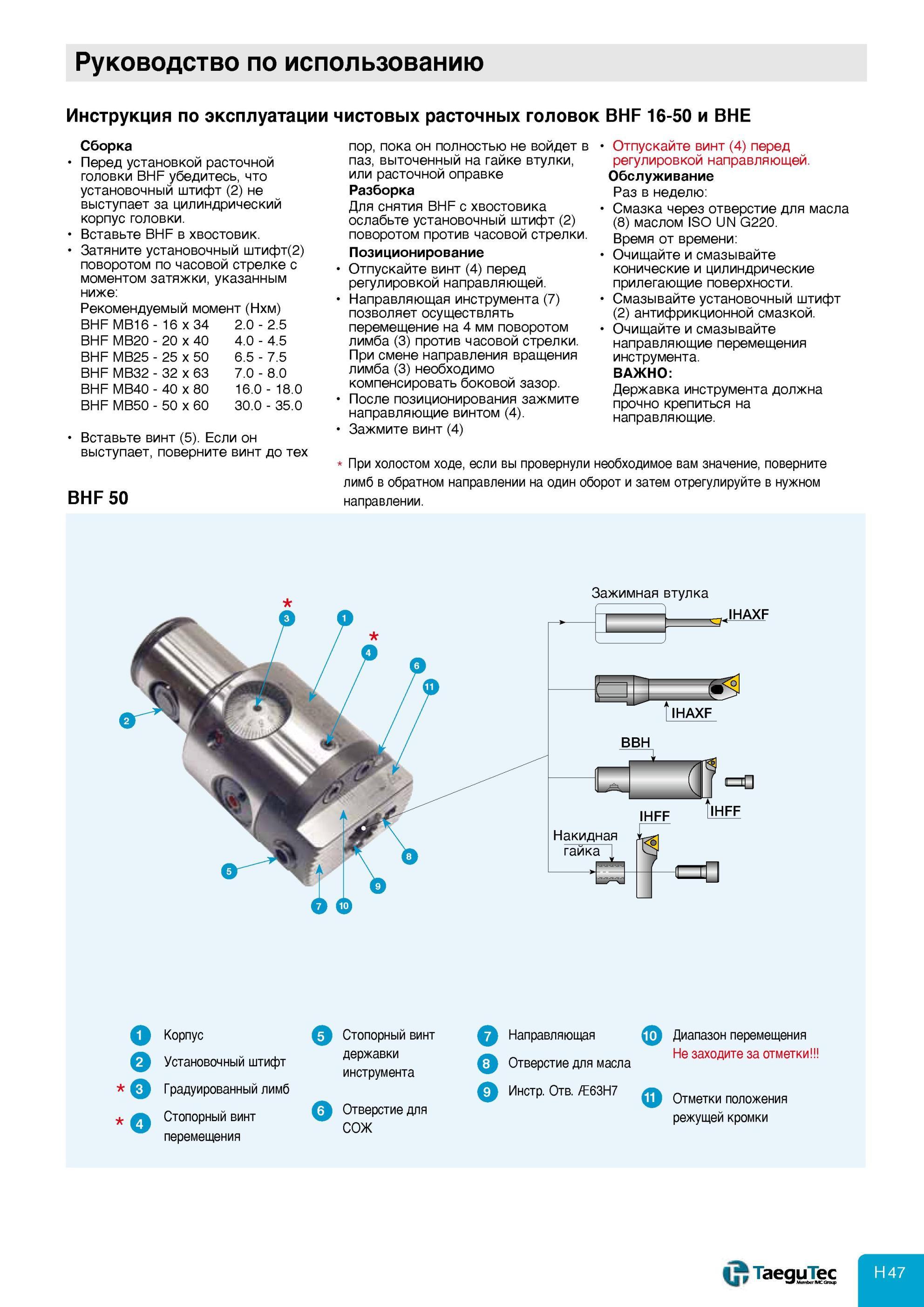

Инструментальные системы Taegutec Инструкция по эксплуатации чистовых расточных головок BHF 16-50 и BHE Сборка Смазка Инструментальные системы Taegutec Инструкция по эксплуатации чистовых расточных головок BHF 16-50 и BHE Сборка Смазка Руководство по использованию инструкция по эксплуатации чистовых расточных головок BHF 16-50 и BHE Сборка Перед установкой расточной головки BHF убедитесь, что установочный штифт (2) не выступает за цилиндрический корпус головки. Вставьте BHF в хвостовик. Затяните установочный штифт(2) поворотом по часовой стрелке с моментом затяжки, указанным ниже Рекомендуемый момент (Нхм) BHF MB16 - 16 x 34 2.0 - 2.5 BHF MB20 - 20 x 40 4.0 - 4.5 BHF MB25 - 25 x 50 6.5 - 7.5 BHF MB32 - 32 x 63 7.0 - 8.0 BHF MB40 - 40 x 80 16.0 - 18.0 BHF MB50 - 50 x 60 30.0 - 35.0 Вставьте винт (5). Если он выступает, поверните винт до тех BHF 50 пор, пока он полностью не войдет в паз, выточенный на гайке втулки, или расточной оправке Разборка Для снятия BHF с хвостовика ослабьте установочный штифт (2) поворотом против часовой стрелки. Позиционирование Отпускайте винт (4) перед регулировкой направляющей. Направляющая инструмента (7) позволяет осуществлять перемещение на 4 мм поворотом лимба (3) против часовой стрелки. При смене направления вращения лимба (3) необходимо компенсировать боковой зазор. После позиционирования зажмите направляющие винтом (4). Зажмите винт (4) Отпускайте винт (4) перед регулировкой направляющей. Обслуживание Раз в неделю Смазка через отверстие для масла (8) маслом ISO UN G220. Время от времени Очищайте и смазывайте конические и цилиндрические прилегающие поверхности. Смазывайте установочный штифт (2) антифрикционной смазкой. Очищайте и смазывайте направляющие перемещения инструмента. ВАЖНО Державка инструмента должна прочно крепиться на направляющие. При холостом ходе, если вы провернули необходимое вам значение, поверните лимб в обратном направлении на один оборот и затем отрегулируйте в нужном направлении. (1) Корпус (5) Стопорный винт А Установочный штифт державки инструмента 3) Градуированный лимб В4 Стопорный винт Й Отверстие для 4 СОЖ перемещения Направляющая Диапазон перемещения О Не заходите за отметки Отверстие для масла 9Инстр. Отв. /Е63Н7Н Отметки положения режущей кромки (Pi TaeguTec Member IMC Накидная гайка Зажимная втулка
