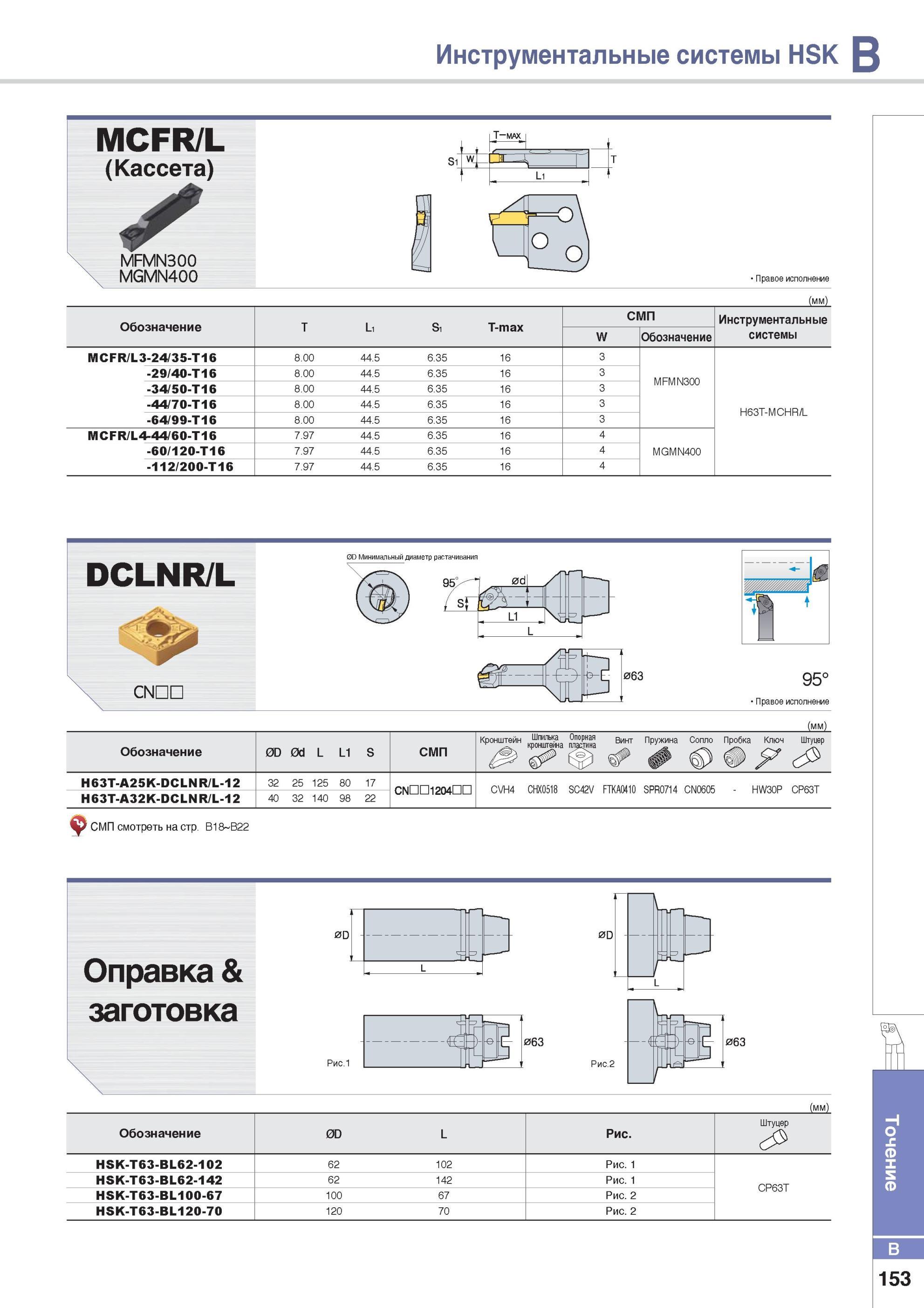

Инструментальные системы Korloy с хвостовиком HSK для металлообрабатывающих станков с автосменой инструмента _ Токарные резцы сменными режущими пластинами MCFR/L (Кассета) Винт Пружина Сопло Пробка Ключ Штуцер MFMN300 MGMN400 Т-МАХ Si w- fafiE Правое исполнение (мм) Обозначение T L1 S1 T-max СМП Инструментальные W Обозначение системы MCFR/L3-24/35-T16 8.00 44.5 6.35 16 3 -29/40-T16 8.00 44.5 6.35 16 3 MFMN300 -34/50-T16 8.00 44.5 6.35 16 3 -44/70-T16 8.00 44.5 6.35 16 3 H63T-MCHR/L -64/99-T16 8.00 44.5 6.35 16 3 MCFR/L4-44/60-T16 7.97 44.5 6.35 16 4 -60/120-T16 7.97 44.5 6.35 16 4 MGMN400 -112/200-T16 7.97 44.5 6.35 16 4 DCLNR/L CNCD 0D Минимальный диаметр растачивания 95° Правое исполнение (мм) Обозначение 0D 0d L L1 S H63T-A25K-DCLNR/L-12 32 25 125 80 17 H63T-A32K-DCLNR/L-12 40 32 140 98 22 СМП Кронштейн пилька.-. Якорная В - кронштейна пластина СМПП1204ПП CVH4 CHX0518 SC42V FTKA0410 SPR0714 CN0605 HW30P CP63T .у СМП смотреть на стр. B18 B22 Оправка заготовка 0D 063 063 Обозначение D 0 Рис. Штуцер HSK-T63-BL62-102 62 102 Рис. 1 CP63T HSK-T63-BL62-142 62 142 Рис. 1 HSK-T63-BL100-67 100 67 Рис. 2 HSK-T63-BL120-70 120 70 Рис. 2 Рис.1 B 153 Точение
