Инструментальные материалы Korloy Вакуумное спекание улучшает физические характеристики прочность износостойкость теплостойкость материалов и расширяет обл

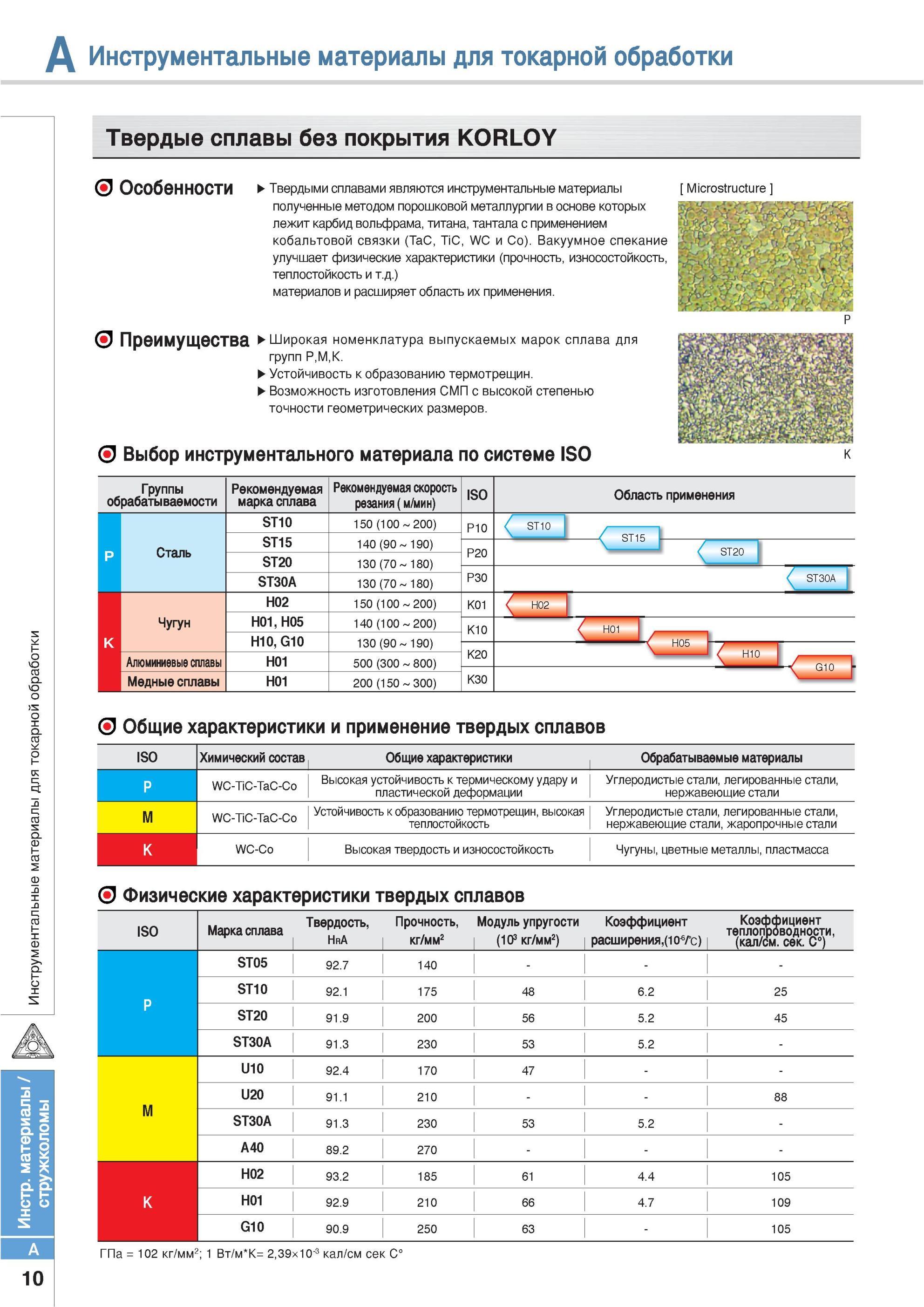

Инструментальные материалы Korloy Вакуумное спекание улучшает физические характеристики прочность износостойкость теплостойкость материалов и расширяет область их применения. Преимущества Широкая номенклатура выпускаемых марок сплава для групп Р,М,К. Устойчивость к образованию термотрещин. Возможность изготовления СМП с высокой степенью точности геометрических размеров. Выбор инструментального материала по системе ISO Microstructure ] Группы рабатываемости Рекомендуемая марка сплава Рекомендуемая скорость резания ( м/мин) ISO Область применения ST10 150 (100 200) P10 ST10 ST15 140 (90 190) P20 ST15 ST20 ST20 130 (70 180) ST30A 130 (70 180) P30 ST30A Чугун H02 150 (100 200) K01 H02 H01 H05 140 (100 200) K10 H01 H10 G10 130 (90 190) Алюминиевые сплавы H01 500 (300 800) K20 G10 Медные сплавы H01 200 (150 300) K30 Общие характеристики и применение твердых сплавов Физические характеристики твердых сплавов ISO Химический состав Общие характеристики Обрабатываемые материалы р WC-TiC-TaC-Co Высокая устойчивость к термическому удару и пластической деформации Углеродистые стали легированные стали нержавеющие стали M WC-TiC-TaC-Co Устойчивость к образованию термотрещин высокая теплостойкость Углеродистые стали легированные стали нержавеющие стали жаропрочные стали K WC-Co Высокая твердость и износостойкость Чугуны цветные металлы пластмасса ISO Марка сплава Твердость HrA Прочность кг/мм2 Модуль упругости (103 кг/мм2) Коэффициент расширения,(10-6/с) Коэффициент теплопроводности (кал/см. сек. С°) ST05 92.7 140 ST10 92.1 175 48 6.2 25 р ST20 91.9 200 56 5.2 45 ST30A 91.3 230 53 5.2 U10 92.4 170 47 M U20 91.1 210 88 ST30A 91.3 230 53 5.2 A40 89.2 270 H02 93.2 185 61 4.4 105 K H01 92.9 210 66 4.7 109 G10 90.9 250 63 105 ГПа = 102 кг/мм2 1 Вт/мК= 2,39х10'3 кал/см сек С° 10 к Группы обрабатываемости Инструментальные материалы для токарной обработки TeepAbie сплавы без покрытия KORLOY Особенности Твердыми сплавами являются инструментальные материалы полученные методом порошковой металлургии в основе которых лежит карбид вольфрама титана тантала с применением кобальтовой связки (TaC TiC WC и Co).
