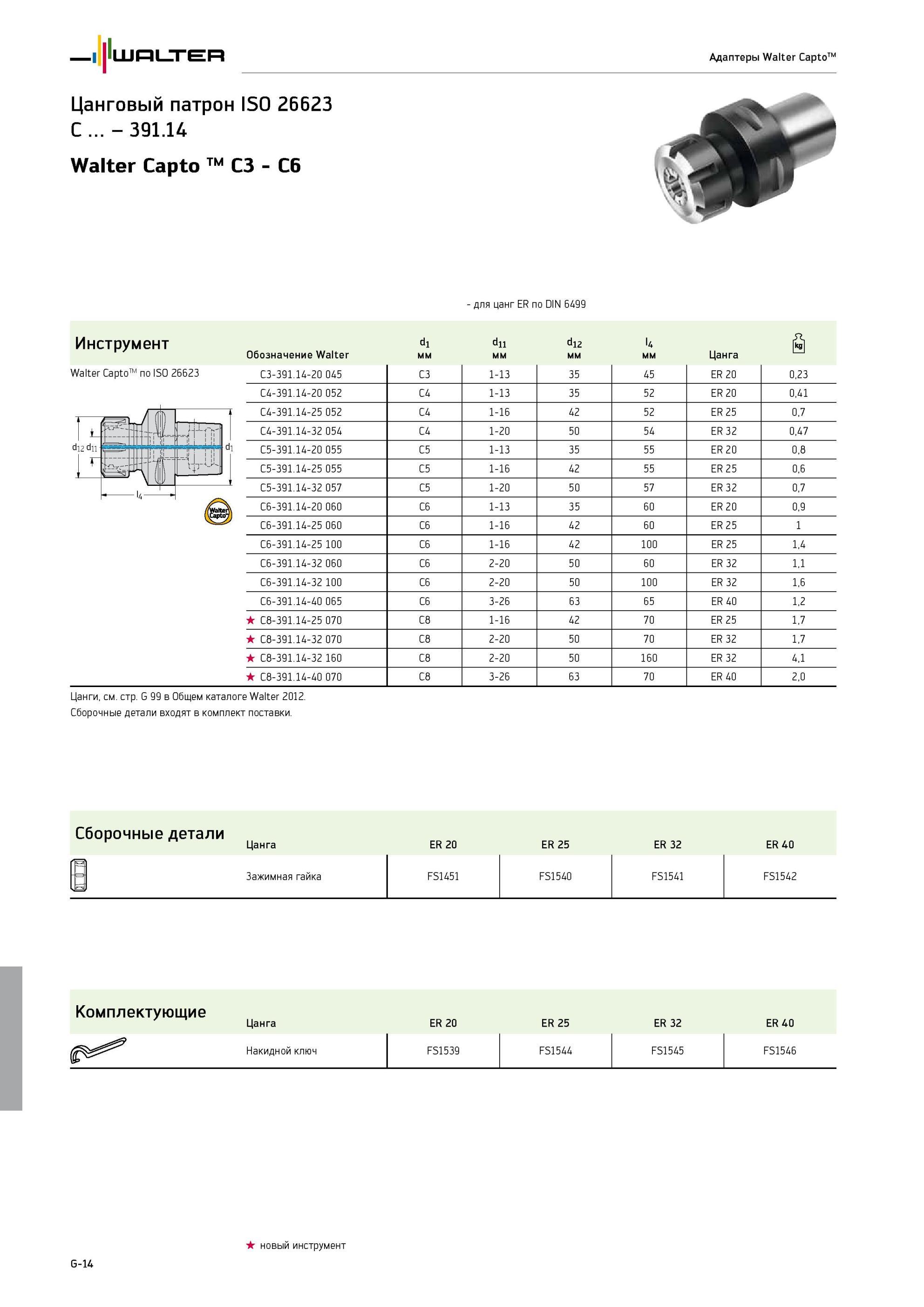

Инструментальная шпиндельная оснастка Walter Capto C3 C4 C5 C6 391.14 Цанговый патрон ISO 26623 для цанг ER по DIN 6499 Внутренний канал для подвода СОЖ Обозначение продукции Walter d1 мм d11 мм d12 мм l4 мм Цанга C3-391.14-20 045 C3 1-13 35 45 ER 20 0,23 C4-391.14-20 052 C4 1-13 35 52 ER 20 0,41 C4-391.14-25 052 C4 1-16 42 52 ER 25 0,7 C4-391.14-32 054 C4 1-20 50 54 ER 32 0,47 C5-391.14-20 055 C5 1-13 35 55 ER 20 0,8 C5-391.14-25 055 C5 1-16 42 55 ER 25 0,6 C5-391.14-32 057 C5 1-20 50 57 ER 32 0,7 C6-391.14-20 060 C6 1-13 35 60 ER 20 0,9 C6-391.14-25 060 C6 1-16 42 60 ER 25 1 C6-391.14-25 100 C6 1-16 42 100 ER 25 1,4 C6-391.14-32 060 C6 2-20 50 60 ER 32 1,1 C6-391.14-32 100 C6 2-20 50 100 ER 32 1,6 C6-391.14-40 065 C6 3-26 63 65 ER 40 1,2 C8-391.14-25 070 C8 1-16 42 70 ER 25 1,7 C8-391.14-32 070 C8 2-20 50 70 ER 32 1,7 C8-391.14-32 160 C8 2-20 50 160 ER 32 4,1 C8-391.14-40 070 C8 3-26 63 70 ER 40 2,0 Цанги, см. стр. G 99 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER 20 ER 25 ER 32 ER 40 F - Зажимная гайка FS1451 FS1540 FS1541 FS1542 Комплектующие Цанга ER 20 ER 25 ER 32 ER 40 Накидной ключ FS1539 FS1544 FS1545 FS1546 G-14 новый инструмент Walter Адаптеры Walter Capto C - 391.14 Walter Capto TM C3 - C6 Инструмент Walter CaptoTM по ISO 26623 d12 dn n -Lfrr Ji
